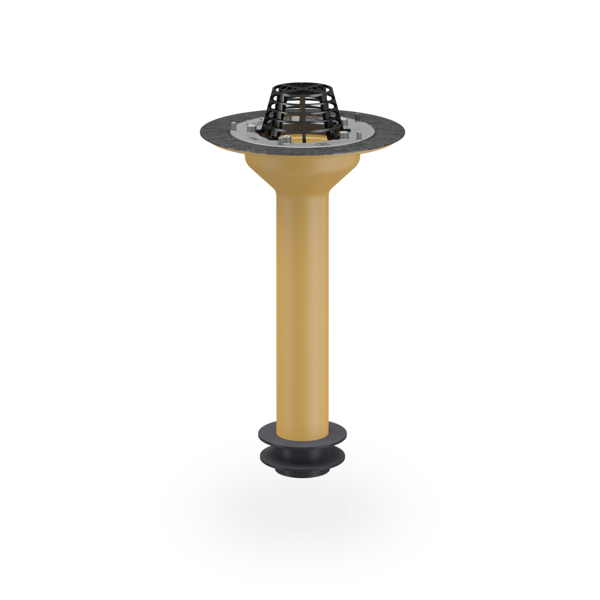

SitaSani®
wpust modernizacyjny
Atrybuty
- Z izolacją termiczną
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Zabezpieczenie przed spiętrzaniem do 2 m słupa wody

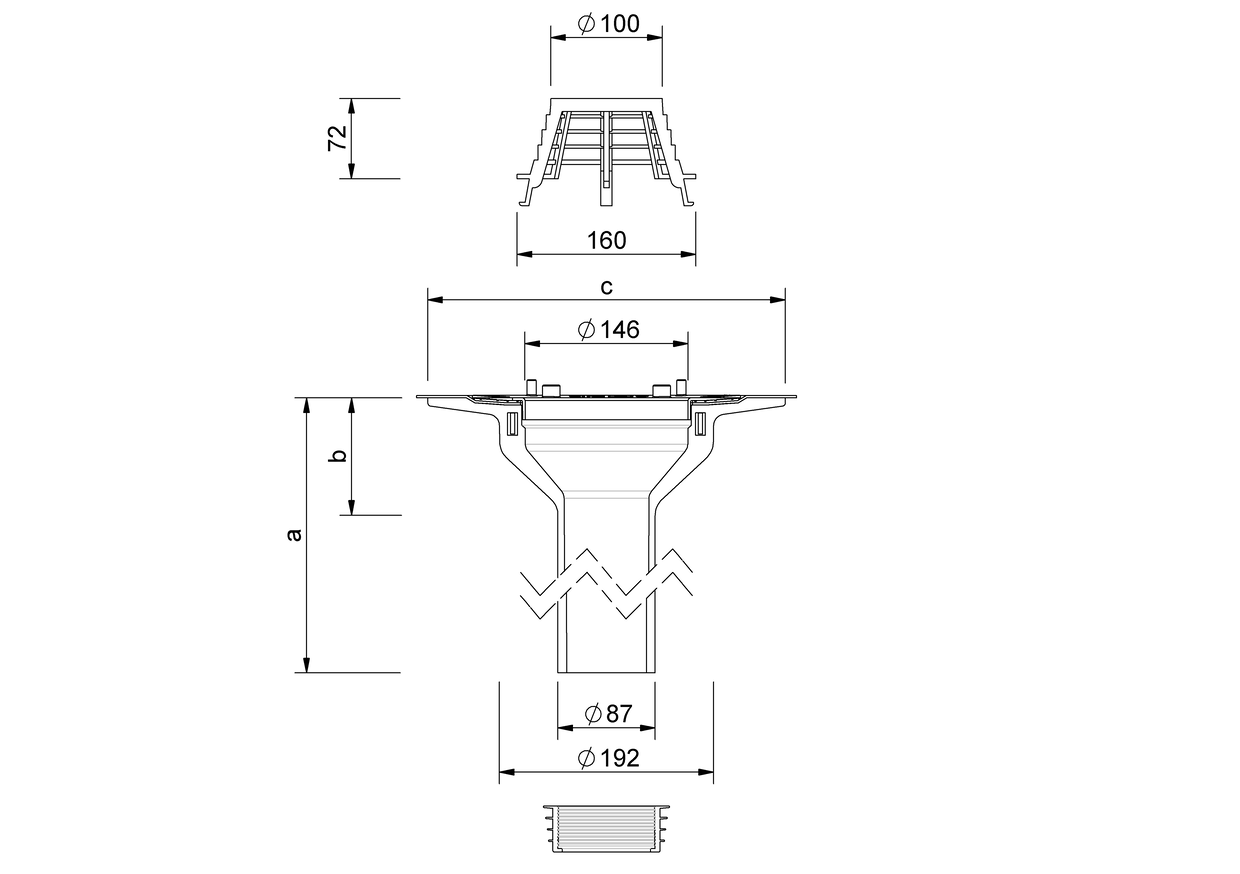

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | b (mm) | c (mm) | Zabezpieczenie przed zatorami w przypadku średnic wewnętrznych przeznaczonych do renowacji od–do (mm) z wargowym pierścieniem uszczelniającym | Zabezpieczenie przed zatorami w przypadku średnic wewnętrznych przeznaczonych do renowacji od–do (mm) z profilowanym pierścieniem uszczelniającym |
|---|---|---|---|---|---|---|
| 105 | 87 | 550 | 105 | 320 | 105 - 134 | - |
Wpust modernizacyjny SitaSani® 105 z kołnierzem śrubowym, z poliuretanu, wysokość 550 mm, izolowany termicznie, wg PN-EN 1253-2, wydajność odpływu 7,20 l/s przy wysokości spiętrzania 45 mm, do modernizacji średnic wewnętrznych 105–134 mm. Z przygotowanymi otworami do mocowania elementu w dolnej konstrukcji. Z wbudowanym pierścieniem do mocowania dołączonych śrub, luźnym kołnierzem z aluminium i dwoma kołnierzami uszczelniającymi do zaciskania membrany z bitumu, tworzywa sztucznego lub kauczuku. W zestawie osadnik żwiru oraz wielowargowy pierścień uszczelniający do zabezpieczenia przed przepływem zwrotnym, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wersja | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.5 | 1.2 | 2.1 | 3 | 3.9 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wersja | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.5 | 1.2 | 2.1 | 3 | 3.9 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
SitaSani® do renowacji koszyków w niewentylowanej konstrukcji dachowej
1.1 Profilowy pierścień uszczelniający
1.2 Korpus główny
1.3 Koszyk żwirowy
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaSani® do renowacji rur w niewentylowanej konstrukcji dachowej
1.1 Pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Osadnik żwiru
2 Korpus termoizolacyjny SitaSani® 63/90/105
- nowym uszczelnieniem
- nową izolacją cieplną
- istniejącym uszczelnieniem
- istniejącą izolacją cieplną
- paroizolacją
- konstrukcją dolną
| SitaSani® | Numer artykułu | |||
|---|---|---|---|---|
105 Kołnierz zaciskowy | ||||
| Kołnierz zaciskowy | 550 mm | 103399 | Pokaż produkt |
