SitaDSS Profi
Rehausse
- Produits
SitaDSS Profi
Rehausse
Caractéristiques
- Calorifuge
- Stabilité exceptionnelle aux intempéries (rayonnement UV/IR)
- Résistant aux influences ordinaires de la pollution
- Résistant aux chocs
- Durable

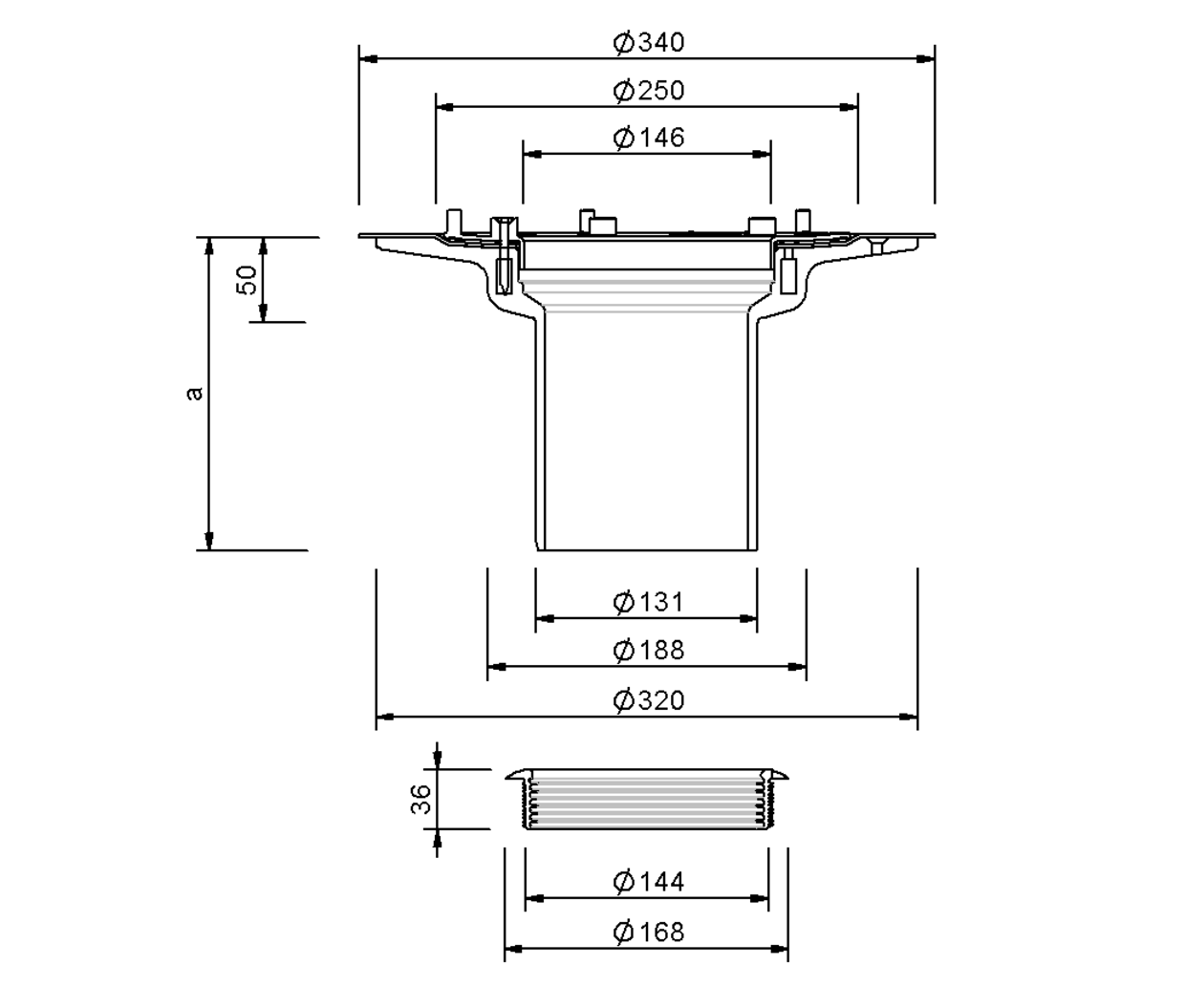

Schéma technique
| a (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|
| 355 | 60 | 320 |
| 255 | 60 | 220 |
| 185 | 60 | 150 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaDSS Profi Bride à visser Élément de surélévation, en polyuréthane, selon NBN EN 1253-2, pour épaisseurs d’isolant de 60 à 320 mm, trous prépercés pour la fixation de la pièce à l’élément porteur. Avec bague de raccordement intégrée pour la réception des vis fournies, bride libre en aluminium et deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Complet, avec bague d’étanchéité multilèvre pour la sécurité antirefoulement. Fourniture et pose selon les règles de l’art.
SitaDSS Profi dans une toiture non ventilée
1 SitaMore Tôle de renfort
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaPipe PE Manchon électrosoudable
9 SitaPipe PE Embranchement
10 SitaPipe PE Coude
11 SitaPipe PE Raccord de réduction
12 SitaPipe PE Tuyau
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaPipe PE Manchon électrosoudable
9 SitaPipe PE Embranchement
10 SitaPipe PE Coude
11 SitaPipe PE Raccord de réduction
12 SitaPipe PE Tuyau
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Profi avec SitaDSS Profi Élément de retenue pour l’évacuation de secours dans une toiture non ventilée
1 SitaMore Tôle de renfort
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base
5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base
5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Profi et SitaPipe Acier inoxydable Système de conduites pour l’évacuation principale dans une structure non ventilée
SitaDSS Profi avec dispositif Airstop se compose de :
1.1 Manchon d'assemblage
1.2 Corps de base
1.3 Bague de fixation pour dispositif Airstop
1.4 Dispositif Airstop
1.5 Arrêt de gravier
SitaDSS Profi Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaDSS Profi Pièce d'isolation pour élément de surélévation
4 SitaPipe Acier inoxydable Tuyau
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Équerre de fixation
7 SitaPipe Acier inoxydable Embranchement 45º
8 SitaPipe Acier inoxydable Coude
9 SitaPipe Acier inoxydable Raccord excentrique
1.1 Manchon d'assemblage
1.2 Corps de base
1.3 Bague de fixation pour dispositif Airstop
1.4 Dispositif Airstop
1.5 Arrêt de gravier
SitaDSS Profi Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaDSS Profi Pièce d'isolation pour élément de surélévation
4 SitaPipe Acier inoxydable Tuyau
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Équerre de fixation
7 SitaPipe Acier inoxydable Embranchement 45º
8 SitaPipe Acier inoxydable Coude
9 SitaPipe Acier inoxydable Raccord excentrique
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDSS Profi | N° d'article | |||
|---|---|---|---|---|
Bride à visser Rehausse | ||||
| 150 mm | Bride à visser | 142599 | Voir le produit | |
| 220 mm | Bride à visser | 142699 | Voir le produit | |
| 320 mm | Bride à visser | 142799 | Voir le produit |
