SitaDSS Profi
element nadbudowy
- Produkty
SitaDSS Profi
element nadbudowy
Atrybuty
- Izolacja termiczna
- Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR)
- Odporny na typowe zanieczyszczenia środowiska
- Odporny na wstrząsy i uderzenia
- Wykonane z trwałych materiałów

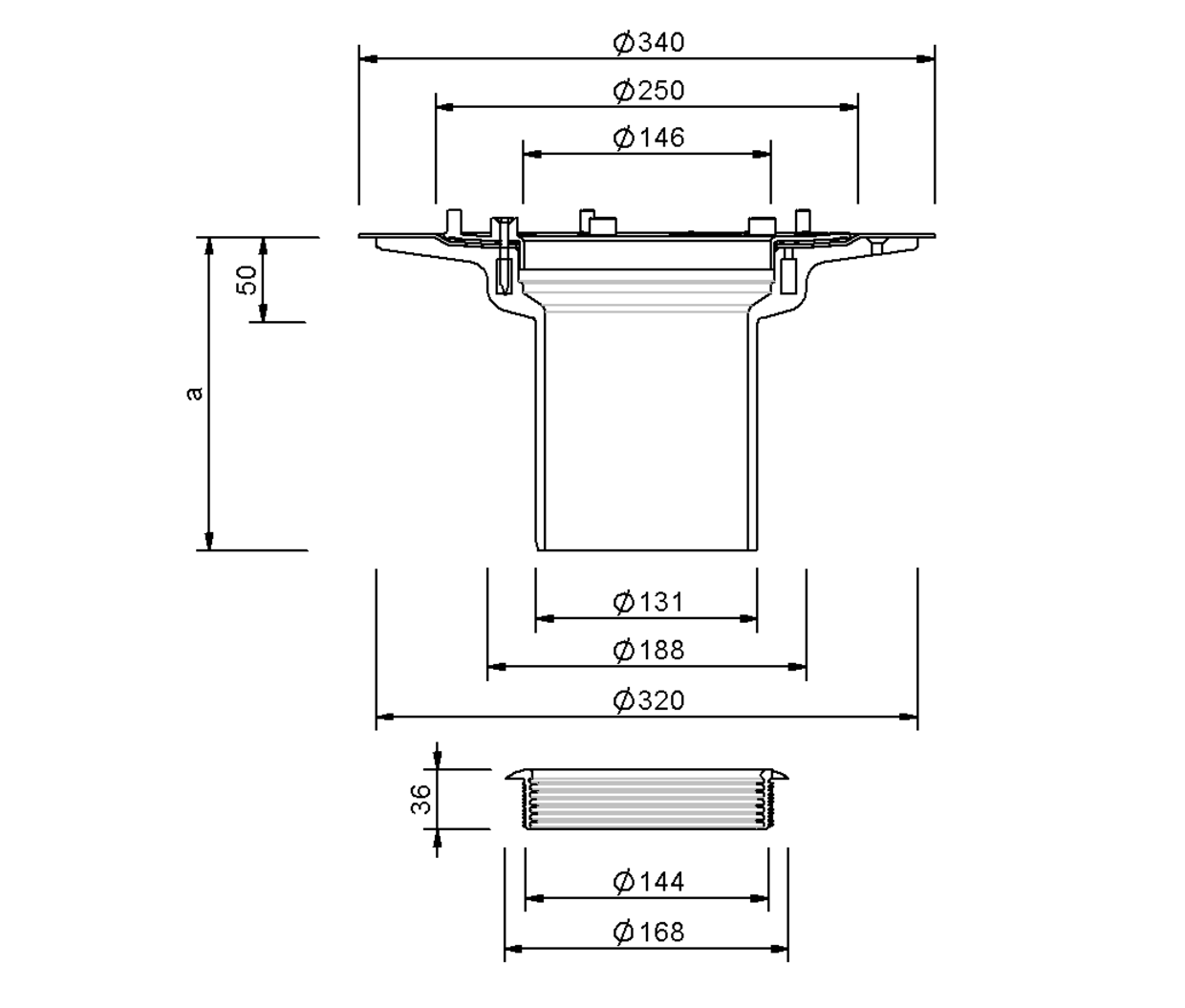

Rysunek techniczny
| a (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
|---|---|---|
| 255 | 60 | 220 |
| 355 | 60 | 320 |
| 185 | 60 | 150 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Element nadbudowy SitaDSS Profi z kołnierzem śrubowym, z poliuretanu, wg DIN EN 1253-2, do termoizolacji o grubości od 60 do 320 mm, z przygotowanymi otworami do mocowania części w konstrukcji dolnej. Z wbudowanym pierścieniem do mocowania dołączonych śrub, luźnym kołnierzem z aluminium, dwoma kołnierzami uszczelniającymi do zaciskania membrany z bitumu, tworzywa sztucznego lub kauczuku. W zestawie wielowargowy pierścień uszczelniający do zabezpieczenia przed przepływem zwrotnym, dostawa i profesjonalny montaż.

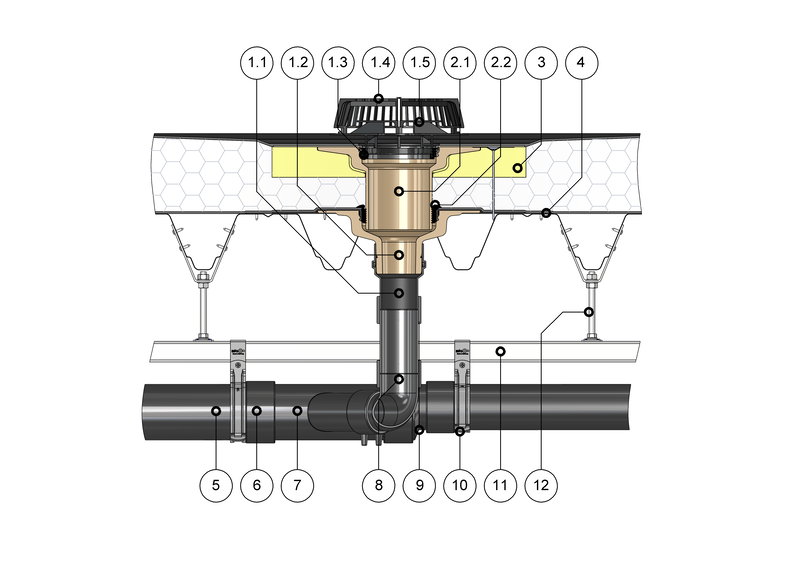

SitaDSS Profi w niewentylowanej konstrukcji dachowej
SitaDSS Profi składa się z następujących elementów:
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Osadnik żwiru
1.5 Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Blacha wzmacniająca SitaMore
5 Rura SitaPipe PE
6 Mufa elektrooporowa SitaPipe PE
7 Trójnik SitaPipe PE
8 Kolano SitaPipe PE
9 Kształtka redukcyjna SitaPipe PE
10 Zacisk SitaDSS
11 Szyna montażowa SitaDSS Rail
12 Zawieszenie do szyny SitaDSS
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Osadnik żwiru
1.5 Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Blacha wzmacniająca SitaMore
5 Rura SitaPipe PE
6 Mufa elektrooporowa SitaPipe PE
7 Trójnik SitaPipe PE
8 Kolano SitaPipe PE
9 Kształtka redukcyjna SitaPipe PE
10 Zacisk SitaDSS
11 Szyna montażowa SitaDSS Rail
12 Zawieszenie do szyny SitaDSS
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

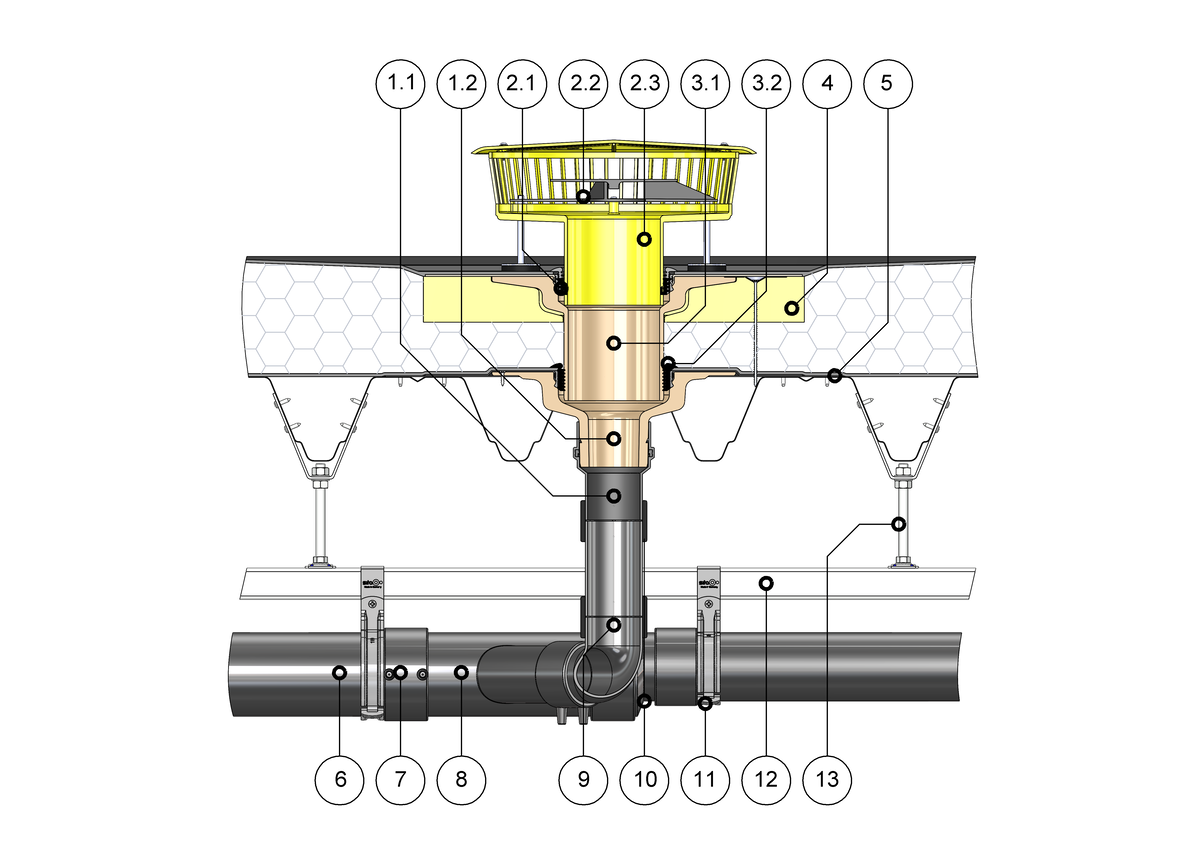

SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
SitaDSS Profi składa się z następujących elementów:
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Airstop
2.3 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi element nadbudowy
5 Blacha wzmacniająca SitaMore
6 Rura SitaDSS PE
7 Elektromufa SitaDSS PE
8 Trójnik SitaDSS PE
9 Kolano SitaDSS PE
10 Kształtka redukcyjna SitaDSS PE
11 Zacisk SitaDSS
12 Szyna montażowa SitaDSS Rail
13 Zawieszenie do szyny SitaDSS
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Airstop
2.3 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi element nadbudowy
5 Blacha wzmacniająca SitaMore
6 Rura SitaDSS PE
7 Elektromufa SitaDSS PE
8 Trójnik SitaDSS PE
9 Kolano SitaDSS PE
10 Kształtka redukcyjna SitaDSS PE
11 Zacisk SitaDSS
12 Szyna montażowa SitaDSS Rail
13 Zawieszenie do szyny SitaDSS
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

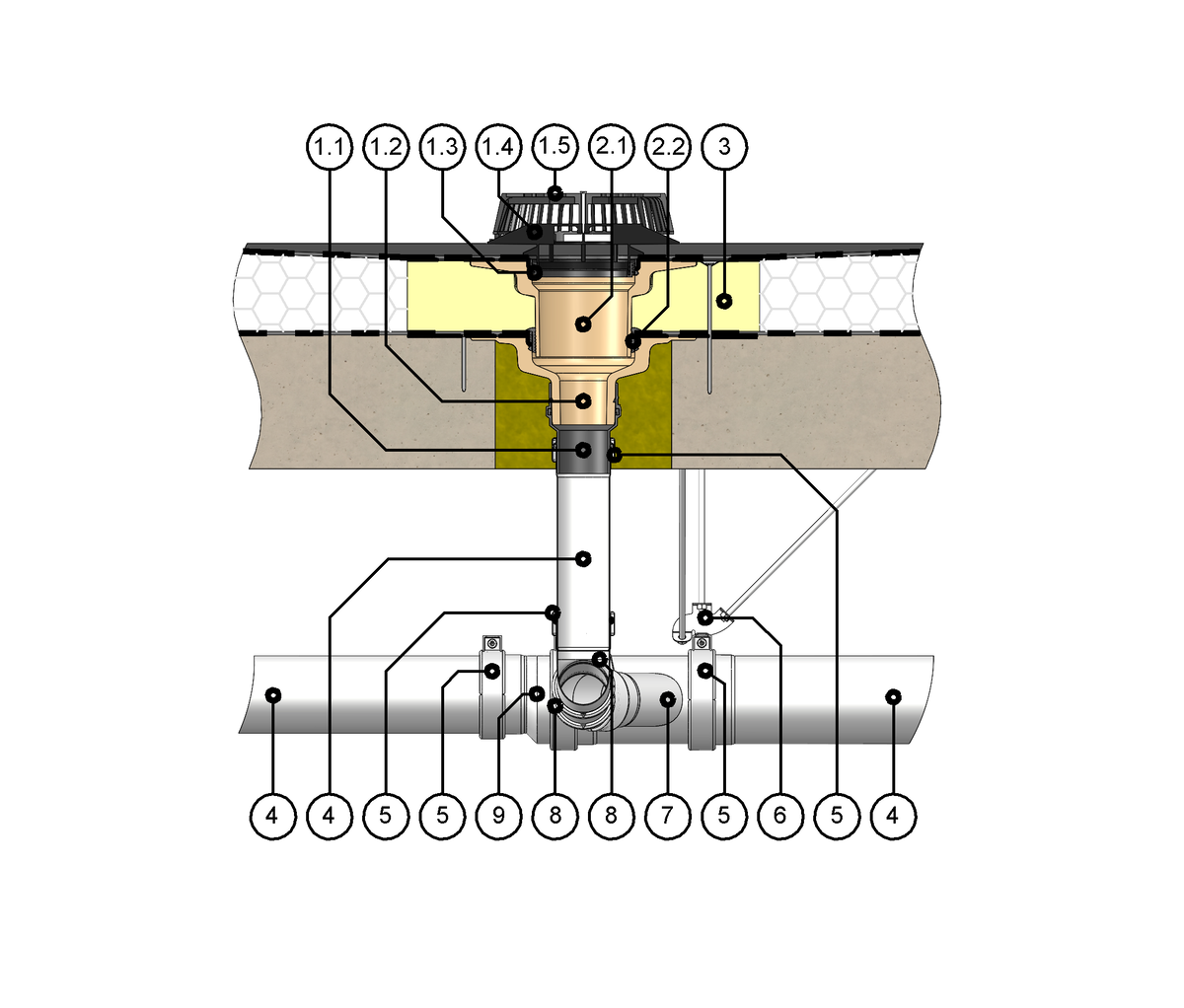

System rur ze stali szlachetnej SitaDSS Profi i SitaPipe do odwadniania głównego w niewentylowanej konstrukcji dachu
SitaDSS Profi z Airstop składający się z następujących elementów:
1.1 Mufa wkładana PE
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Airstop
1.5 Osadnik żwiru
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Kątownik mocujący SitaPipe ze stali szlachetnej
7 SitaPipe ze stali szlachetnej trójnik 45°
8 Kolanko SitaPipe ze stali szlachetnej
9 Przejście mimośrodowe SitaPipe stal szlachetna
1.1 Mufa wkładana PE
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Airstop
1.5 Osadnik żwiru
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Kątownik mocujący SitaPipe ze stali szlachetnej
7 SitaPipe ze stali szlachetnej trójnik 45°
8 Kolanko SitaPipe ze stali szlachetnej
9 Przejście mimośrodowe SitaPipe stal szlachetna
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDSS Profi | Numer artykułu | |||
|---|---|---|---|---|
Kołnierz zaciskowy element nadbudowy | ||||
| 150 mm | Kołnierz zaciskowy | 142599 | Pokaż produkt | |
| 220 mm | Kołnierz zaciskowy | 142699 | Pokaż produkt | |
| 320 mm | Kołnierz zaciskowy | 142799 | Pokaż produkt |
