SitaDSS Profi
Надставной элемент
- Продукция
SitaDSS Profi
Надставной элемент
Свойства
- С теплоизоляцией
- Превосходная устойчивость к воздействиям УФ-/ИК-излучения
- Устойчивость к обычным воздействиям окружающей среды
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

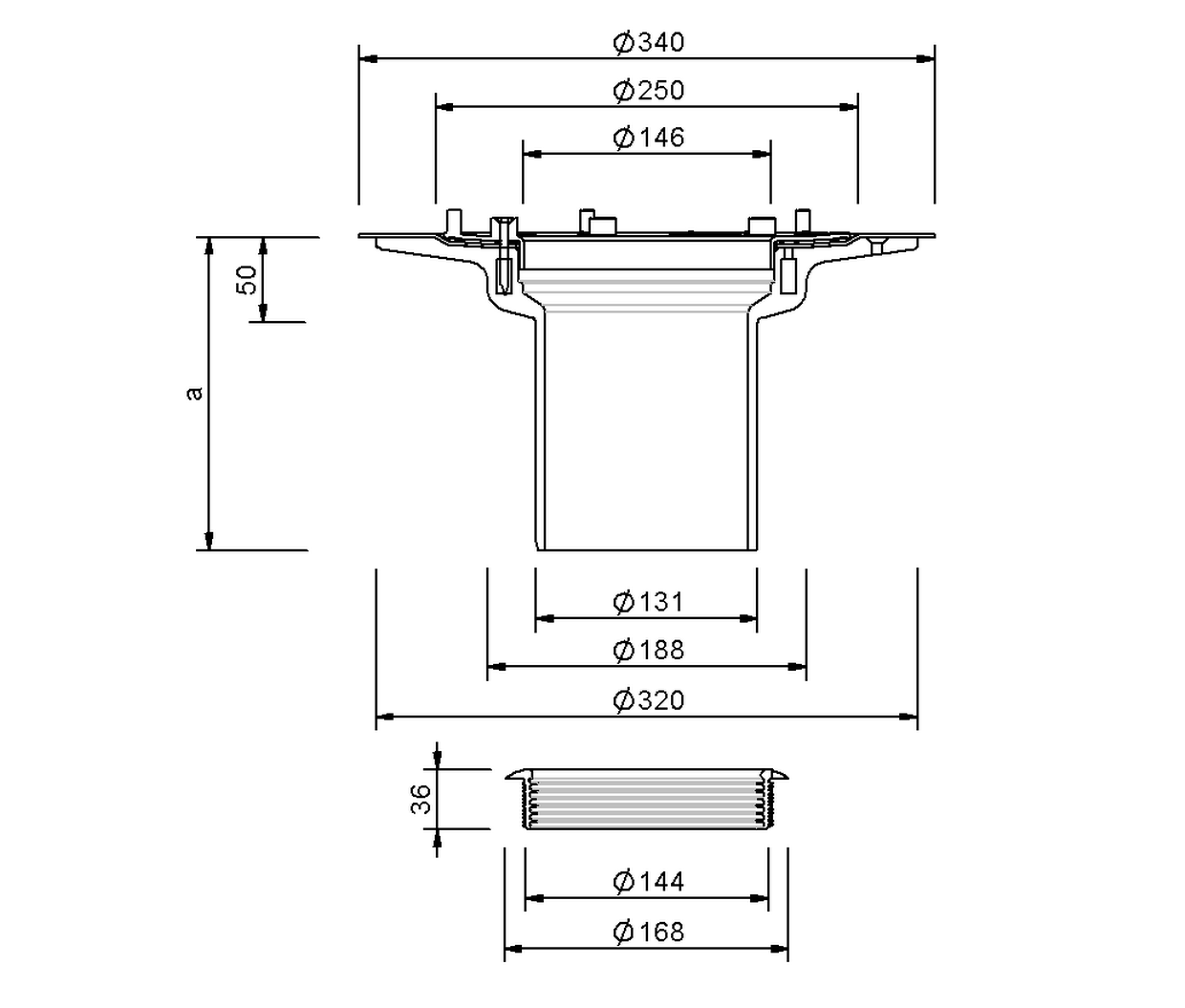

Технический чертеж
| a (мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|
| 355 | 60 | 320 |
| 255 | 60 | 220 |
| 185 | 60 | 150 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Надставной элемент SitaDSS Profi с прижимным фланцем, из полиуретана, согласно DIN EN 1253-2, для слоя теплоизоляции толщиной 60 - 320 мм, с отверстиями для крепления узла к несущей конструкции. С вваренным вставным кольцом для вкручивания прилагаемых винтов, со съемным алюминиевым фланцем и двумя уплотнительными манжетами для зажатия битумной, полимерной или каучуковой гидроизоляции. В комплекте с многокромочным уплотнительным кольцом, защищающим от обратного подпора воды, поставка и квалифицированный монтаж.
SitaDSS Profi в невентилируемой кровле
1 Усилительная пластина SitaMore
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
2.3 Крепежное кольцо для элемента Airstop
2.4 Листвоуловитель
2.5 Airstop
Надставной элемент SitaDSS Profi состоит из:
3.1 Корпус
3.2 Уплотнительное кольцо
4 Изоляционная плита надставного элемента SitaDSS Profi
5 Монтажная шина SitaDSS Rail
6 Подвес SitaDSS Rail
7 SitaDSS Clamp
8 Электросварная муфта SitaPipe PE
9 Тройник SitaPipe PE
10 Отвод SitaPipe PE
11 Понижающий переходник SitaPipe РЕ
12 Труба SitaPipe РЕ
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
2.3 Крепежное кольцо для элемента Airstop
2.4 Листвоуловитель
2.5 Airstop
Надставной элемент SitaDSS Profi состоит из:
3.1 Корпус
3.2 Уплотнительное кольцо
4 Изоляционная плита надставного элемента SitaDSS Profi
5 Монтажная шина SitaDSS Rail
6 Подвес SitaDSS Rail
7 SitaDSS Clamp
8 Электросварная муфта SitaPipe PE
9 Тройник SitaPipe PE
10 Отвод SitaPipe PE
11 Понижающий переходник SitaPipe РЕ
12 Труба SitaPipe РЕ
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaDSS Profi с подпорным элементом SitaDSS Profi для аварийного водостока в невентилируемой кровле
1 Усилительная пластина SitaMore
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
Подпорный элемент SitaDSS Profi, состоит из:
4.1 Airstop
4.2 Уплотнительный манжет
4.3 Корпус
5 Изоляционная плита надставного элемента SitaDSS Profi
6 Монтажная шина SitaDSS Rail
7 Подвес SitaDSS Rail
8 Узел крепления SitaDSS Clamp
9 Электросварная муфта SitaDSS ПЭ
10 Тройник SitaDSS ПЭ
11 Отвод SitaDSS ПЭ
12 Переходник ПЭ SitaDSS
13 Труба SitaDSS ПЭ
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
Подпорный элемент SitaDSS Profi, состоит из:
4.1 Airstop
4.2 Уплотнительный манжет
4.3 Корпус
5 Изоляционная плита надставного элемента SitaDSS Profi
6 Монтажная шина SitaDSS Rail
7 Подвес SitaDSS Rail
8 Узел крепления SitaDSS Clamp
9 Электросварная муфта SitaDSS ПЭ
10 Тройник SitaDSS ПЭ
11 Отвод SitaDSS ПЭ
12 Переходник ПЭ SitaDSS
13 Труба SitaDSS ПЭ
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
Система труб SitaDSS Profi и SitaPipe из нержавеющей стали для основного водостока в невентилируемой кровле
SitaDSS Profi с элементом Airstop, состоит из:
1.1 Раструб из ПЭ
1.2 Корпус
1.3 Крепежное кольцо для Airstop
1.4 Элемент Airstop
1.5 Листвоуловитель
Надставной элемент SitaDSS Profi состоит из:
2.1 Корпус
2.2 Уплотнительное кольцо
3 Изоляционная плита надставного элемента SitaDSS Profi
4 Труба SitaPipe из высококачественной нержавеющей стали
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Крепежный уголок SitaPipe из высококачественной нержавеющей стали
7 Тройник SitaPipe 45° из нержавеющей стали
8 Отвод SitaPipe из высококачественной нержавеющей стали
9 Переходник SitaPipe, из высококачественной нержавеющей стали, эксцентрический
1.1 Раструб из ПЭ
1.2 Корпус
1.3 Крепежное кольцо для Airstop
1.4 Элемент Airstop
1.5 Листвоуловитель
Надставной элемент SitaDSS Profi состоит из:
2.1 Корпус
2.2 Уплотнительное кольцо
3 Изоляционная плита надставного элемента SitaDSS Profi
4 Труба SitaPipe из высококачественной нержавеющей стали
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Крепежный уголок SitaPipe из высококачественной нержавеющей стали
7 Тройник SitaPipe 45° из нержавеющей стали
8 Отвод SitaPipe из высококачественной нержавеющей стали
9 Переходник SitaPipe, из высококачественной нержавеющей стали, эксцентрический
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDSS Profi | Арт. № | |||
|---|---|---|---|---|
Фланец Надставной элемент | ||||
| 150 мм | Фланец | 142599 | Посмотреть продукт | |
| 220 мм | Фланец | 142699 | Посмотреть продукт | |
| 320 мм | Фланец | 142799 | Посмотреть продукт |
