SitaFireguard® Passage tubulaire
Passage tubulaire pour protection incendie
- Produits
Passage tubulaire
Passage tubulaire pour protection incendie
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

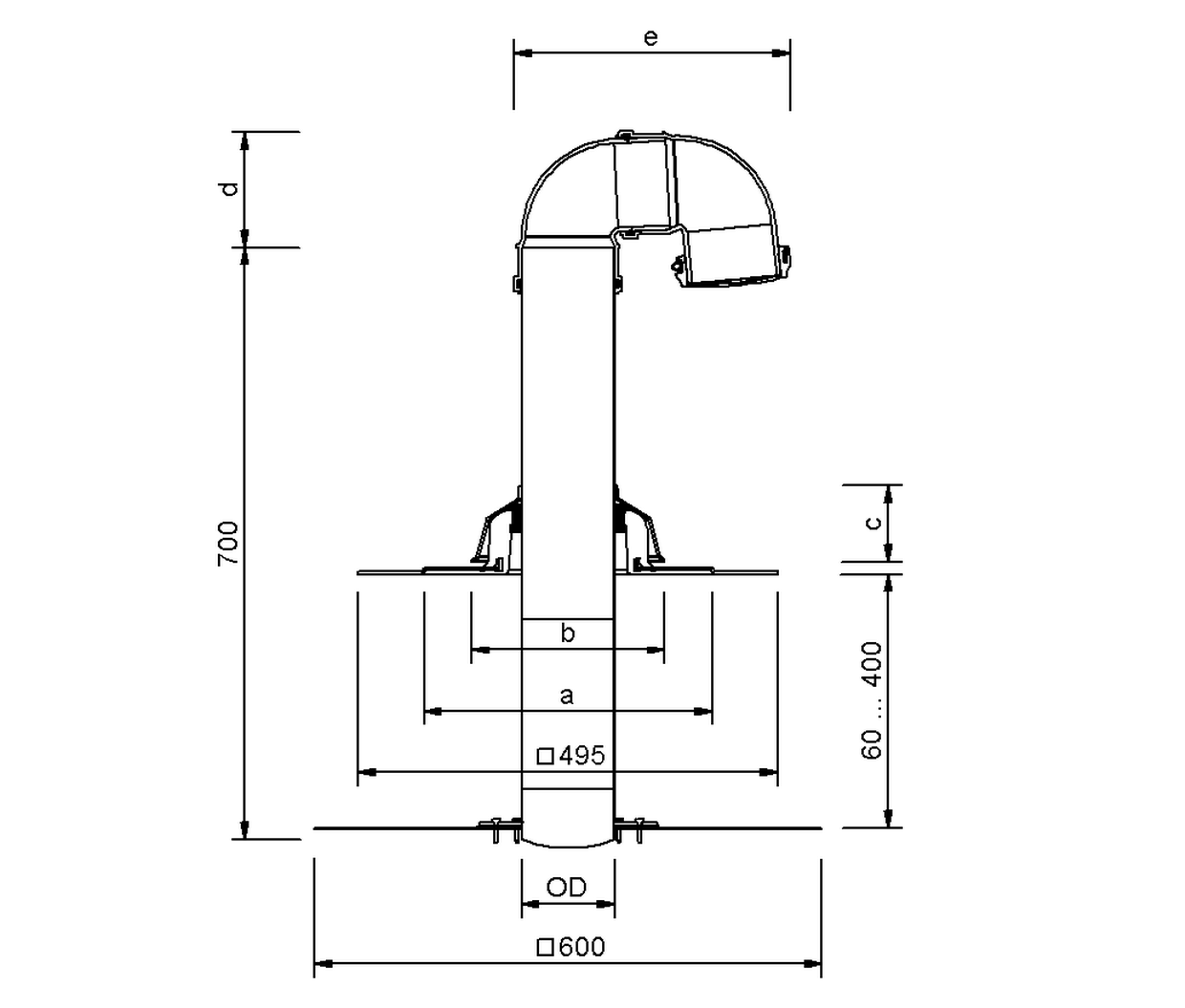

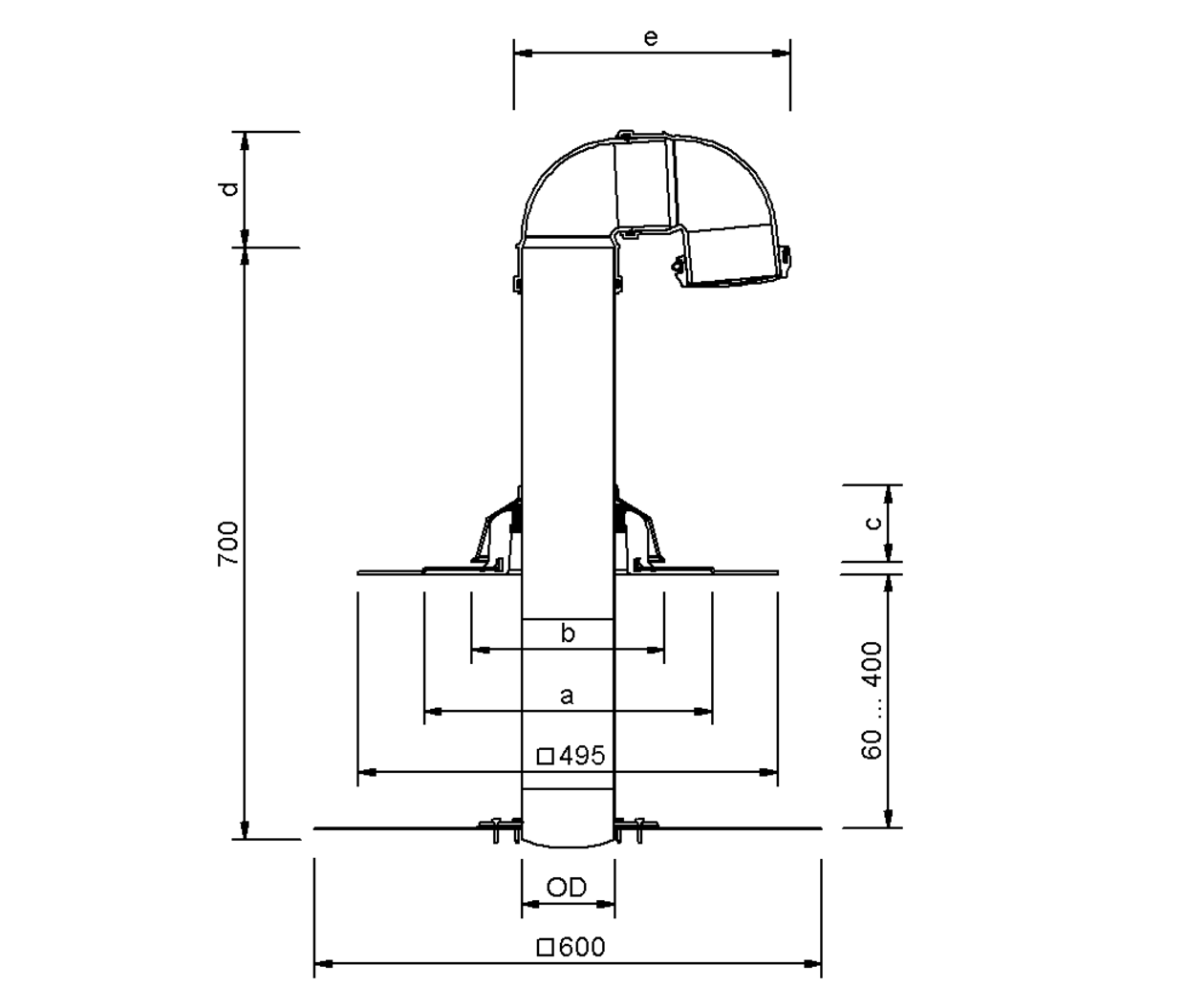

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 340 | 228 | 90 | 138 | 326 | 60 | 400 |
| 150 | 160 | 376 | 278 | 93 | 183 | 439 | 60 | 400 |

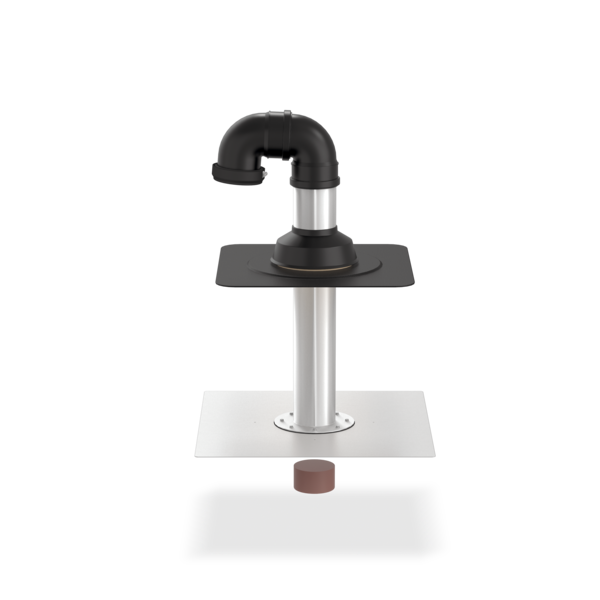

SitaFireguard® Passage tubulaire, pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut inflammables, selon DIN 18234 parties 3 et 4, pour passages de câbles et de conduites jusqu’à 28 mm. Se compose de : tuyau de protection incendie en acier inoxydable avec bride pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, longueur 680 mm, pour épaisseurs d’isolant de 60 à 400 mm, deux coudes de 87,3° amovibles en PP avec couvercle de pare-vapeur en EPDM, plaque de base en PUR avec manchon de raccordement adapté intégré fixe (495 x 495 mm), bague d’étanchéité à sept lèvres et déflecteur de pluie en polyamide, avec tôle de renfort selon NBN EN 1090-4, y compris bouchon de protection incendie. Fourniture et pose selon les règles de l'art.

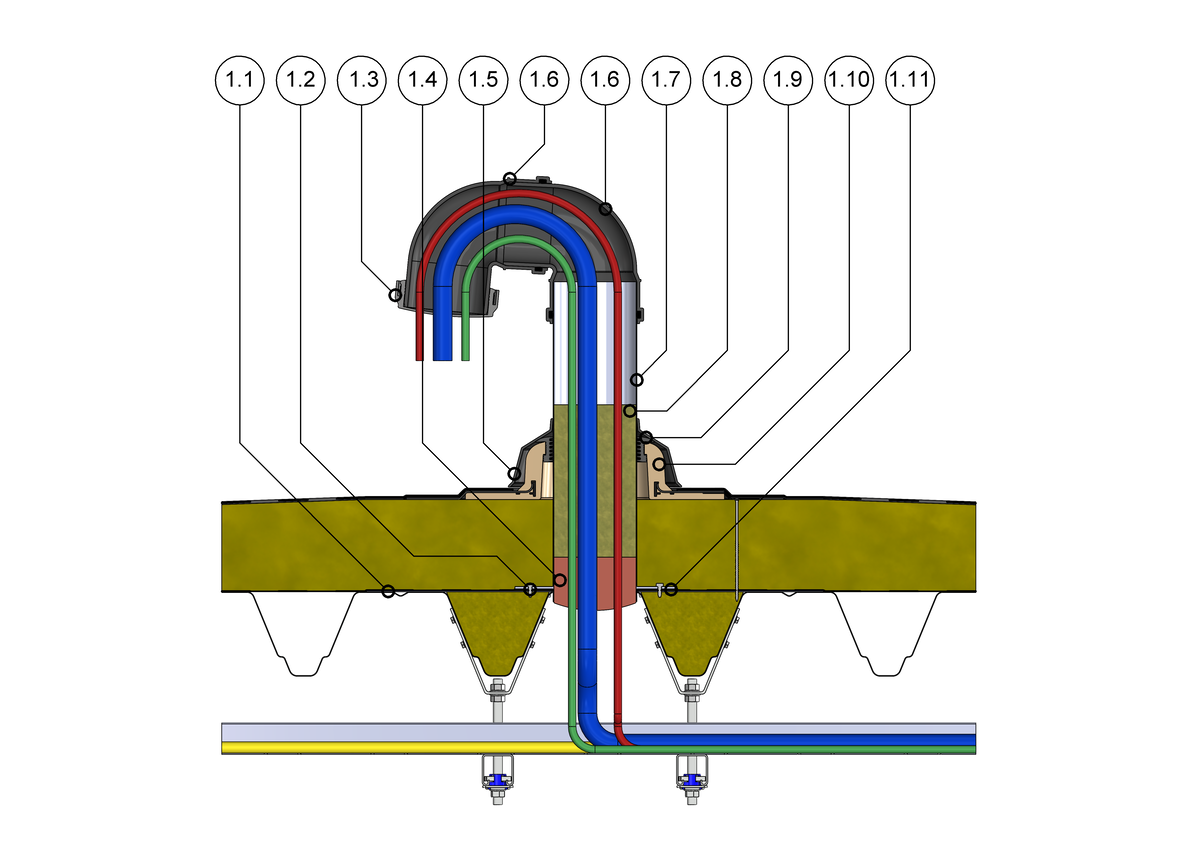

SitaFireguard Passage tubulaire dans une structure non ventilée
1.1 Tôle de renfort
1.2 Set de vis
1.3 Couvercle de pare-vapeur
1.4 Bouchon de protection incendie
1.5 Déflecteur de pluie
1.6 Coude profilé
1.7 Tuyau de protection incendie avec bride de fixation

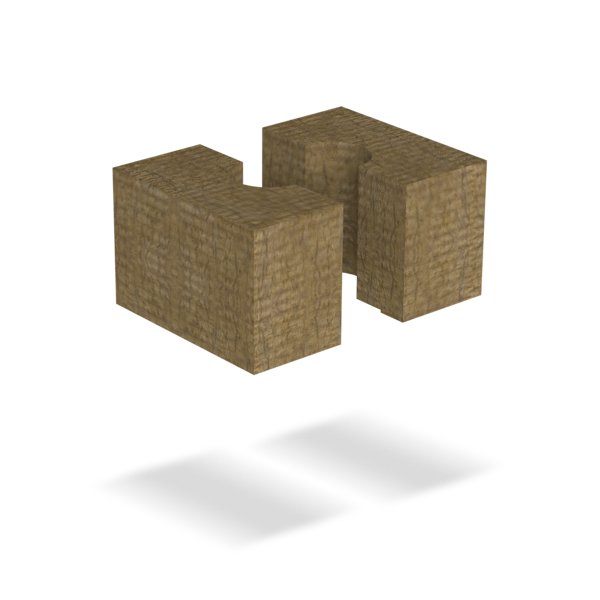

1.8 Laine de remplissage ininflammable
1.9 Bague d'étanchéité
1.10 Plaque de base
1.11 Manchon d'étanchéité
- Étanchéité
- Isolation thermique ininflammable, min. 1,0 m x 1,0 m
- Pare-vapeur
- Charge ininflammable
- Plaque nervurée
