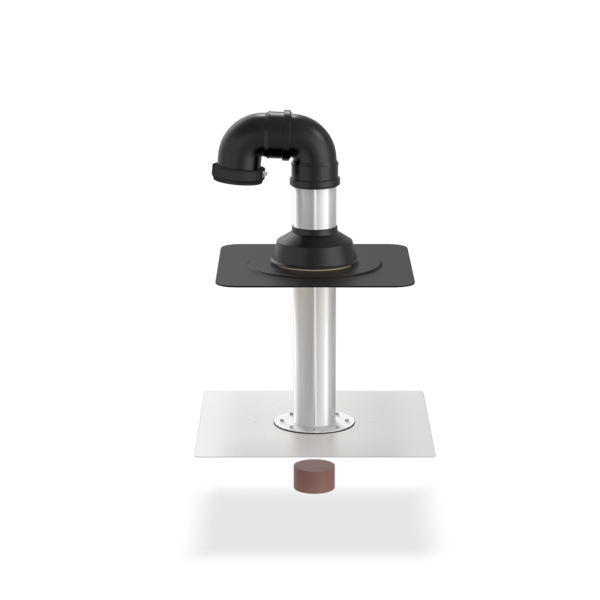

SitaFireguard® Rohrdurchführung
Brandschutzrohrdurchführung
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

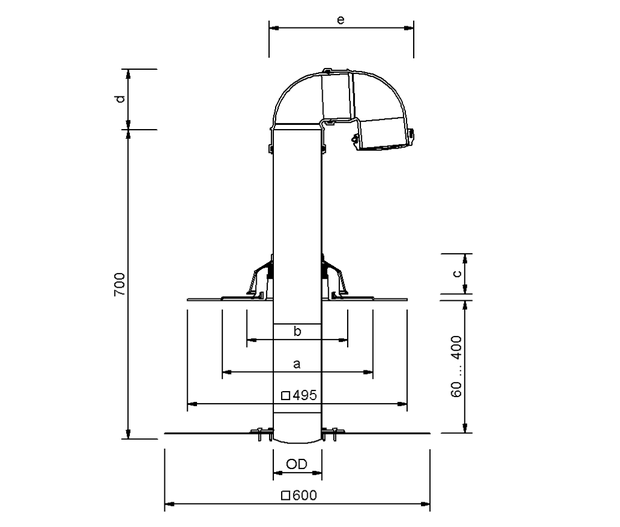

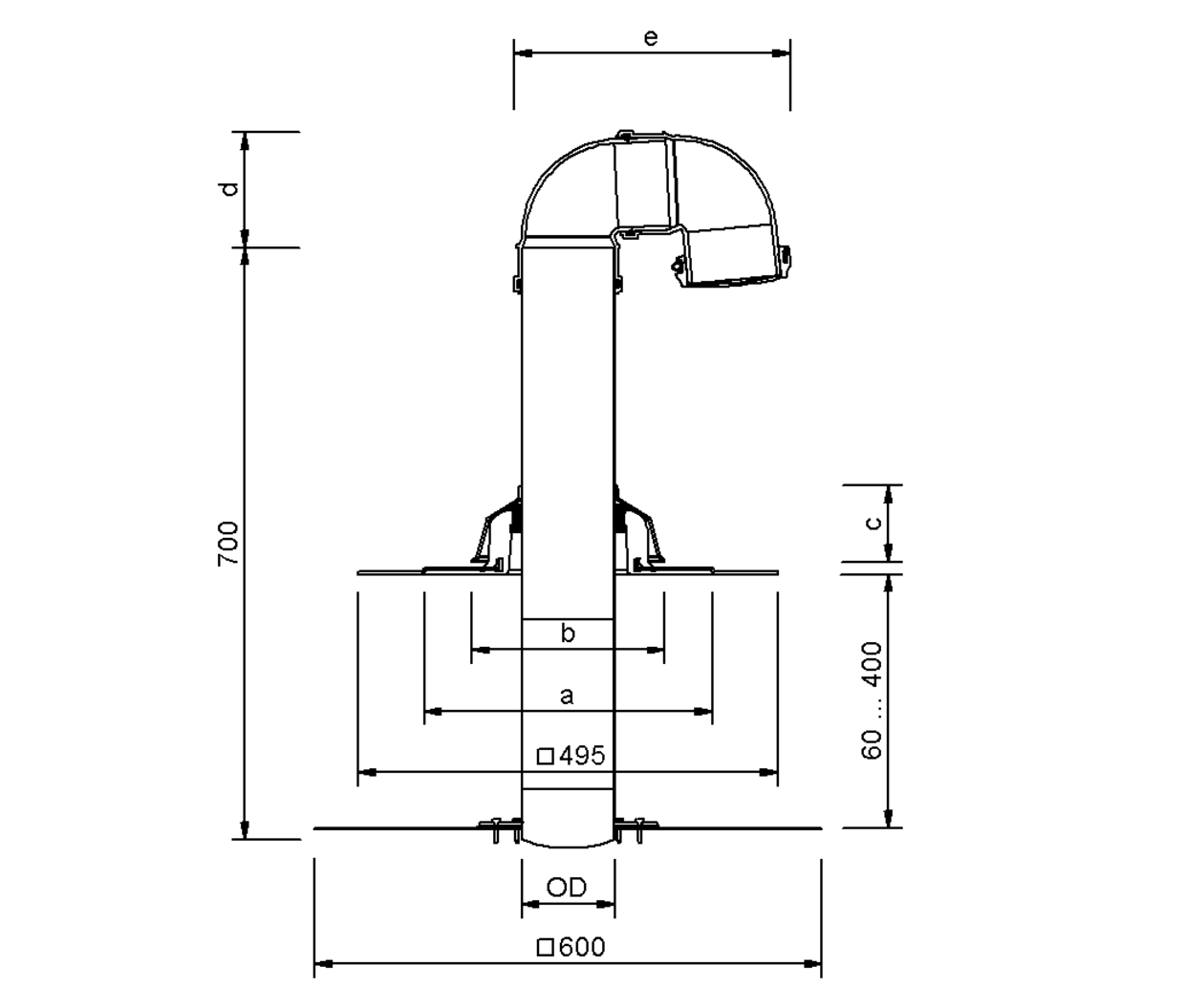

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 340 | 228 | 90 | 181 | 308 | 60 | 450 |
| 150 | 160 | 376 | 278 | 93 | 281 | 480 | 60 | 450 |
+
