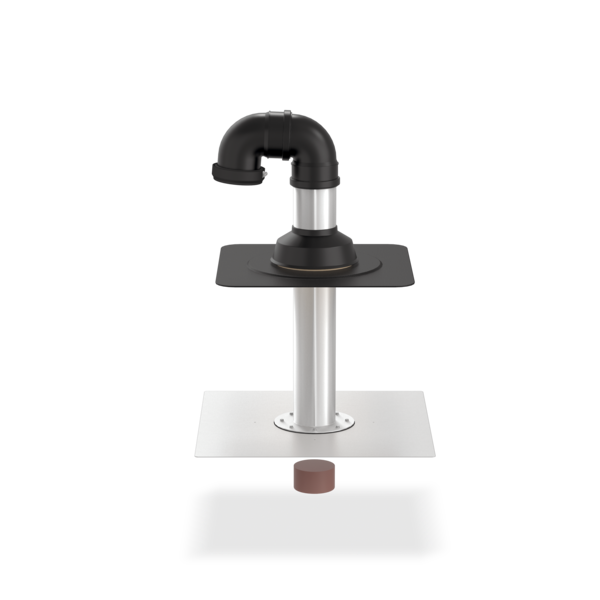

Кровельный проходник SitaFireguard®
Проходник для противопожарных труб
- Продукция
Кровельный проходник
Проходник для противопожарных труб
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

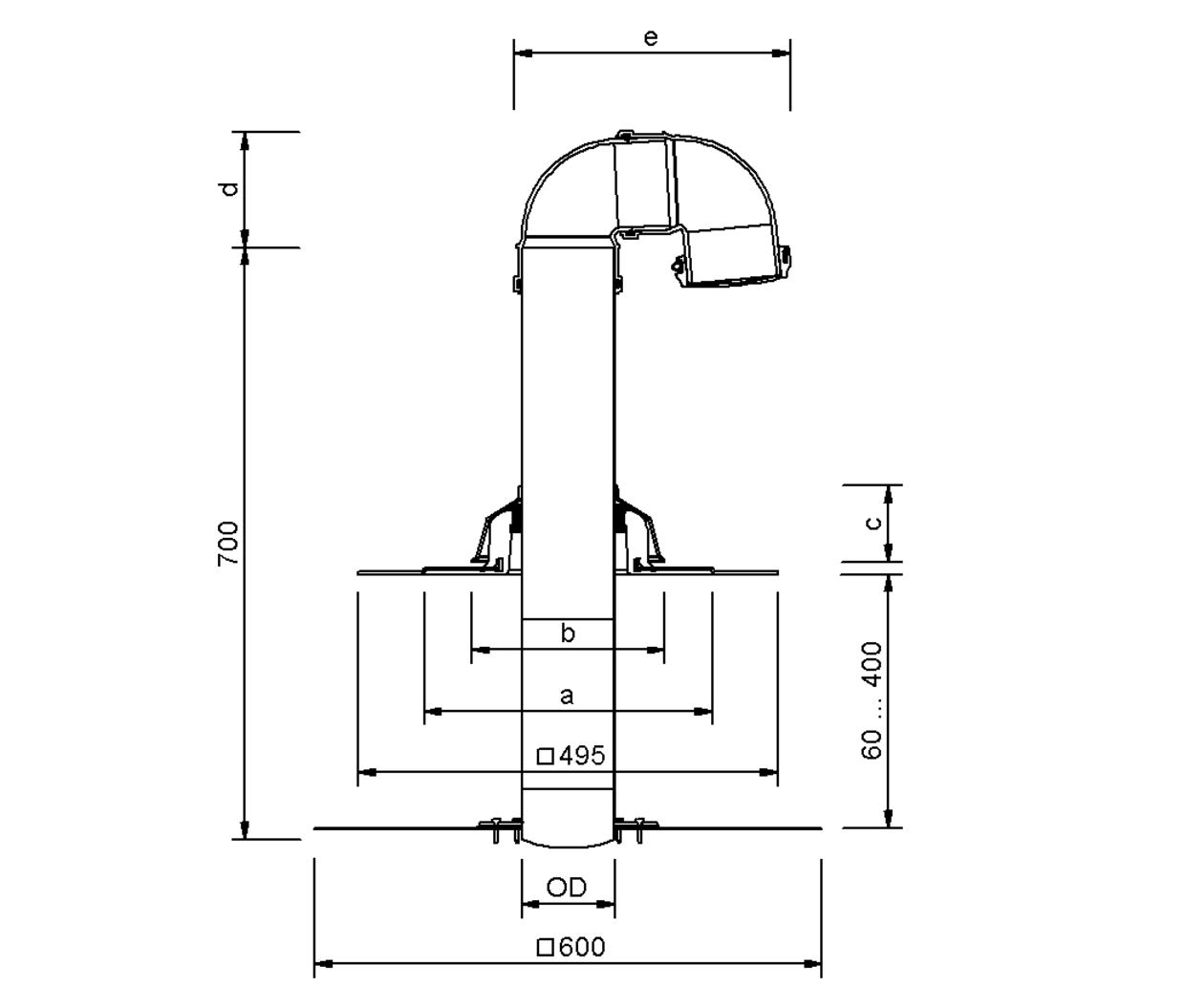

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 340 | 228 | 90 | 138 | 326 | 60 | 400 |
| 150 | 160 | 376 | 278 | 93 | 183 | 439 | 60 | 400 |
Кровельный проходник SitaFireguard® для профилактических мероприятий по пожарозащите и предотвращения распространения огня снизу через малые горючие отверстия в кровле согласно DIN 18234, часть 3 и 4, для кровельных проходников для кабелей и труб диаметром до 28 мм, в составе: Противопожарная труба из высококачественной нержавеющей стали с крепежным фланцем для крепления к усилительной пластине и фиксации пароизоляции, длина 680 мм, для слоя теплоизоляции высотой от 60 до 400 мм, с двумя съемными отводами 87,3° из ПП, с пароизоляционным колпаком из ЭПДМ, корпусом вентилятора из полиуретана с прочно вваренным соединительным фартуком (495 мм x 495 мм), семикромочным уплотнительным манжетом и дождеотводчиком из полиамида, с усилительной пластиной согласно DIN EN 1090-4, с противопожарной заглушкой, поставка и квалифицированный монтаж.
Кровельный проходник для труб SitaFireguard в невентилируемой кровле
1.1 Усилительная пластина
1.2 Комплект винтов
1.3 Пароизоляционной крышки
1.4 Противопожарная заглушка
1.5 Дождеотводчик
1.6 Отвод
1.7 Противопожарная труба с крепежным фланцем

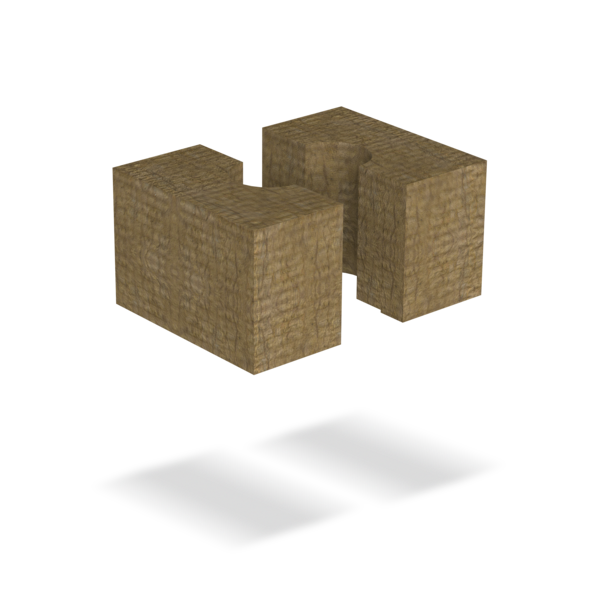

1.8 Негорючая минеральная вата
1.9 Уплотнительное кольцо
1.10 Корпус
1.11 Уплотнительная манжета
- гидроизоляция
- огнестойкая теплоизоляция, мин. 1,0 м x 1,0 м
- пароизоляция
- не горючий профильный наполнитель
- стальной трапециевидный профиль
