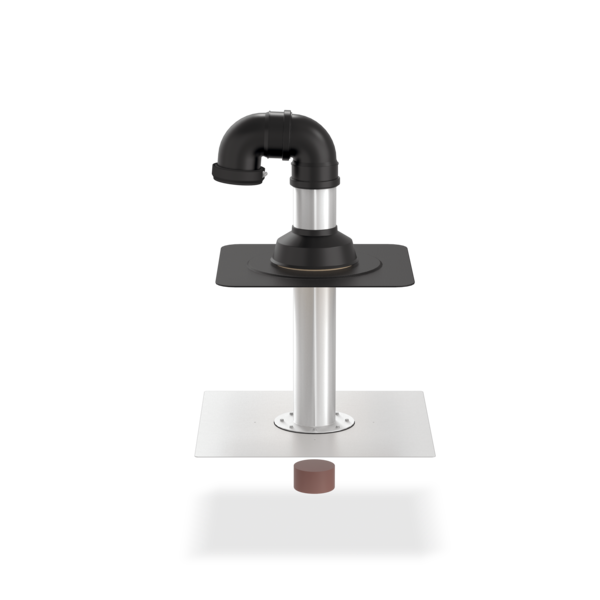

Przepust rurowy SitaFireguard®
Przepust rury przeciwpożarowej

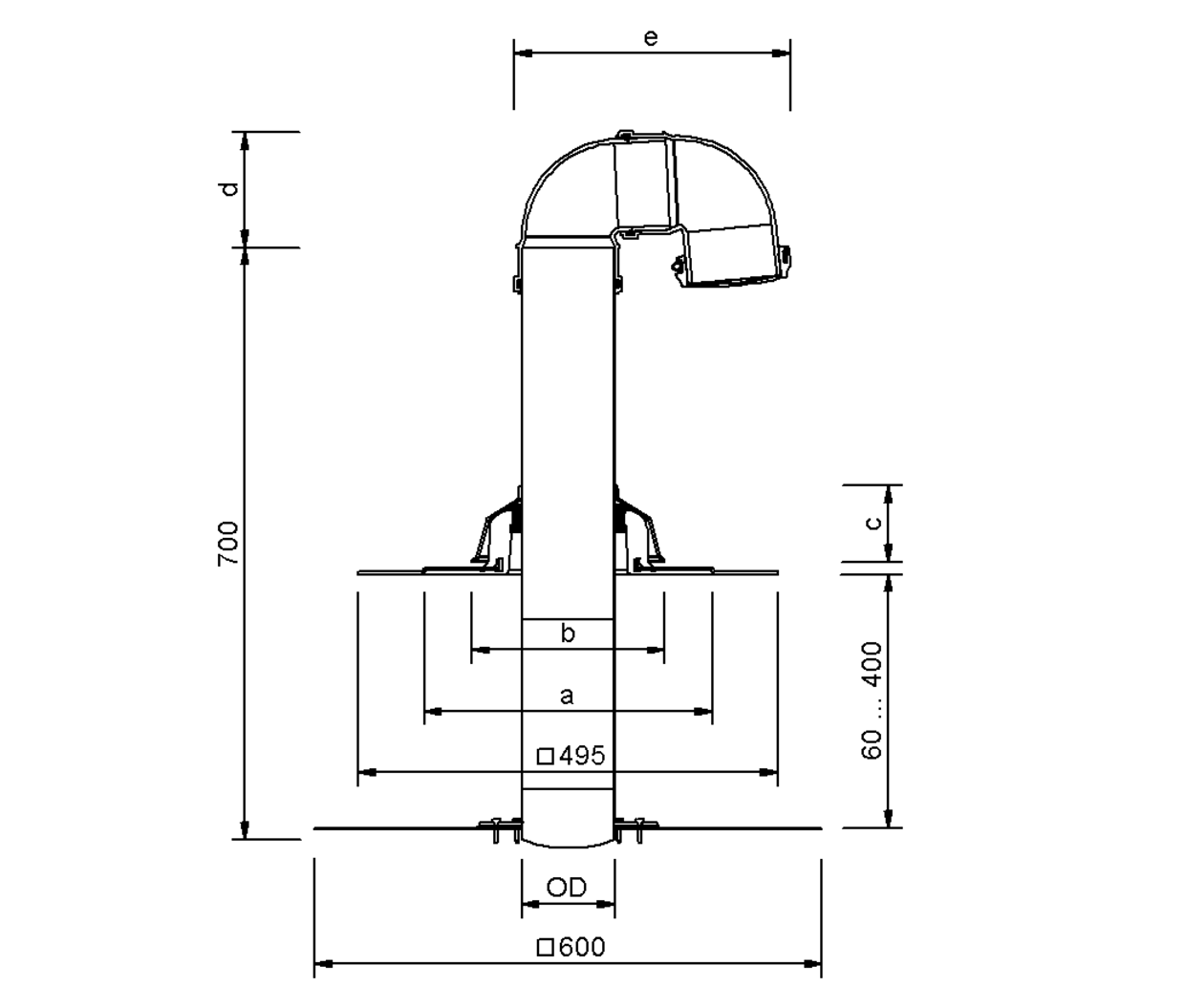

Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
---|---|---|---|---|---|---|---|---|
100 | 110 | 340 | 228 | 90 | 138 | 326 | 60 | 400 |
150 | 160 | 376 | 278 | 93 | 183 | 439 | 60 | 400 |
+
