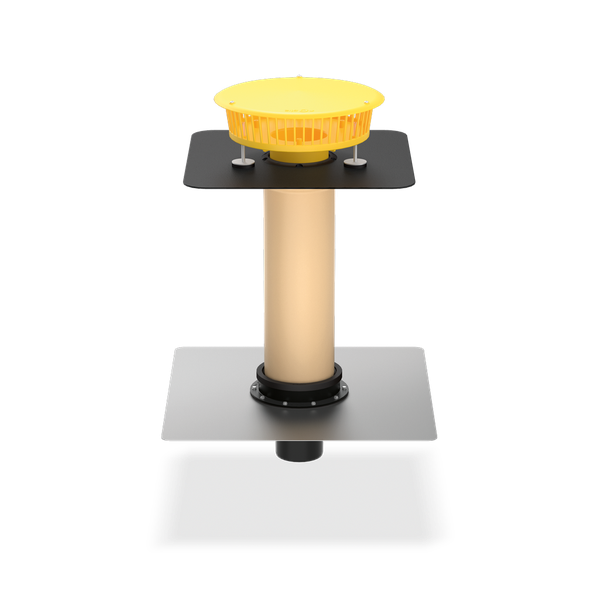

SitaFireguard®
Avaloir coupe-feu
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

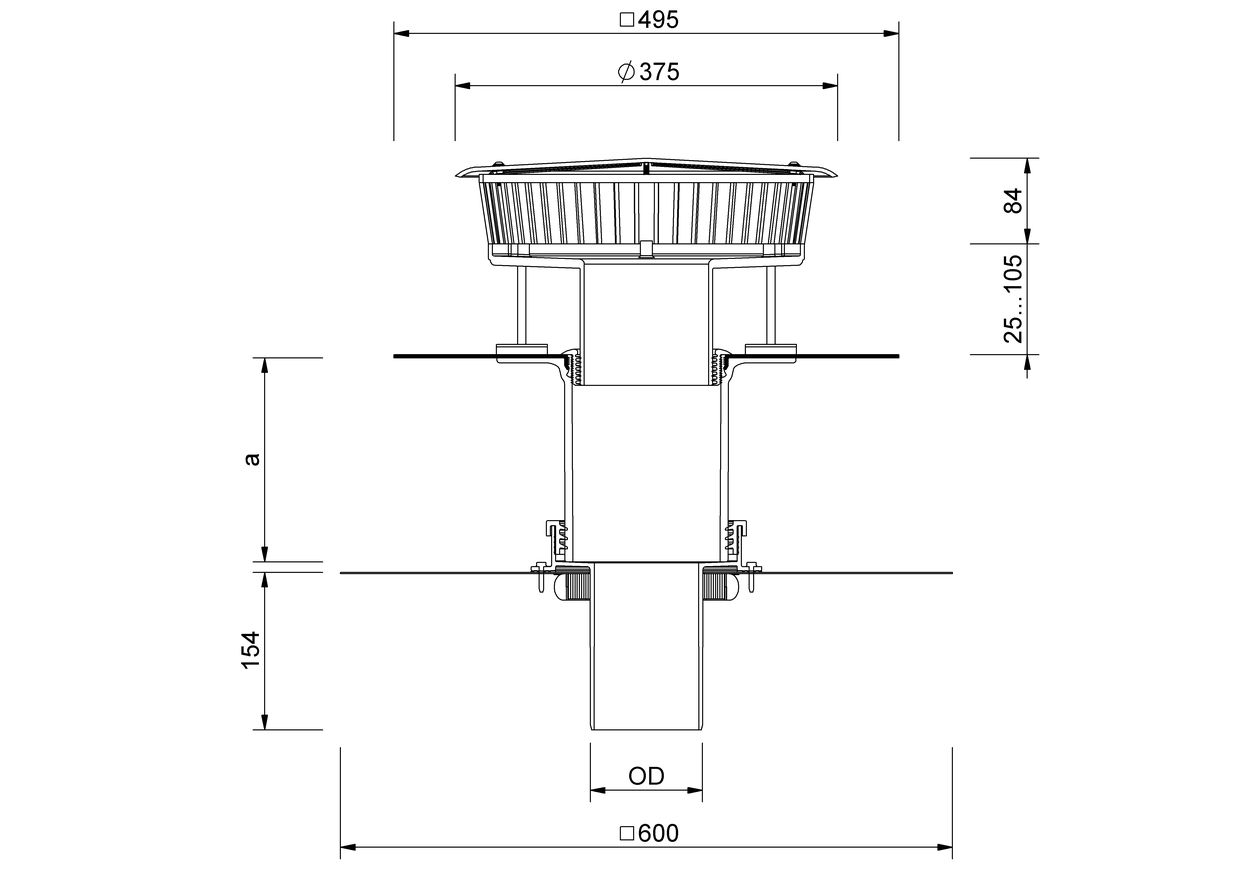

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | Ouverture (mm x mm) | a (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|---|---|---|
| 100 | 110 | 235 | 190 x 190 | 200 | 65 | 210 |
| 100 | 110 | 235 | 190 x 190 | 550 | 105 | 570 |
| 125 | 125 | 255 | 200 x 200 | 200 | 65 | 210 |
| 125 | 125 | 255 | 200 x 200 | 550 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 200 | 65 | 210 |
| 150 | 160 | 300 | 300 x 300 | 550 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
+
