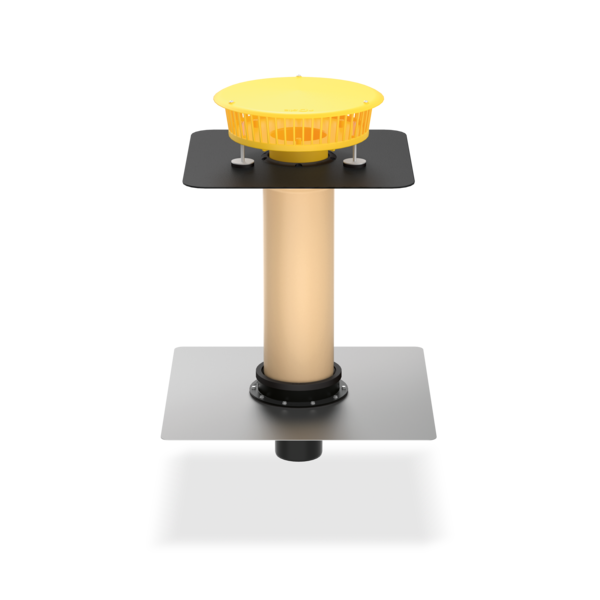

SitaFireguard®
Противопожарная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

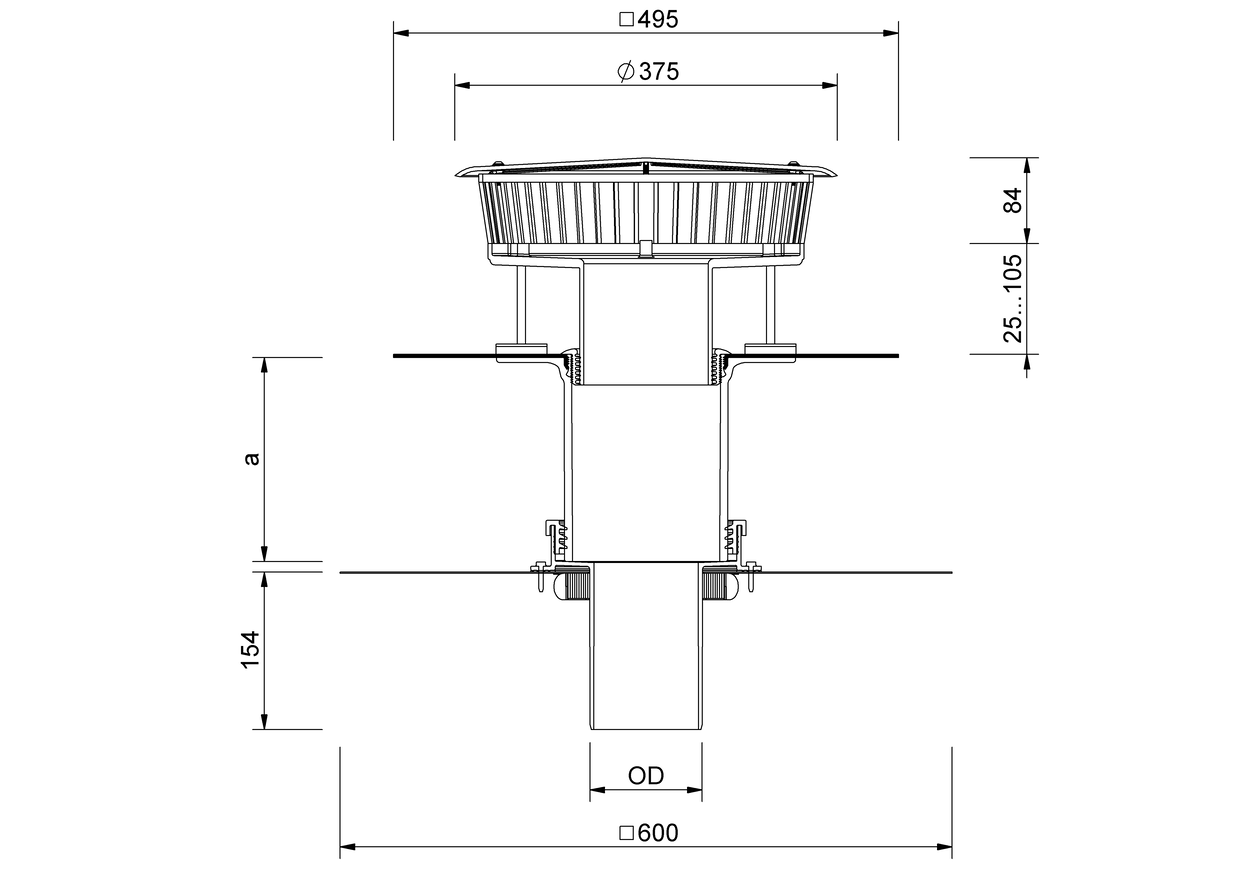

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | Размер выемки (мм x мм) | a (мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|---|---|---|---|
| 100 | 110 | 235 | 190 x 190 | 200 | 65 | 210 |
| 100 | 110 | 235 | 190 x 190 | 550 | 105 | 570 |
| 125 | 125 | 255 | 200 x 200 | 200 | 65 | 210 |
| 125 | 125 | 255 | 200 x 200 | 550 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 200 | 65 | 210 |
| 150 | 160 | 300 | 300 x 300 | 550 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
+
