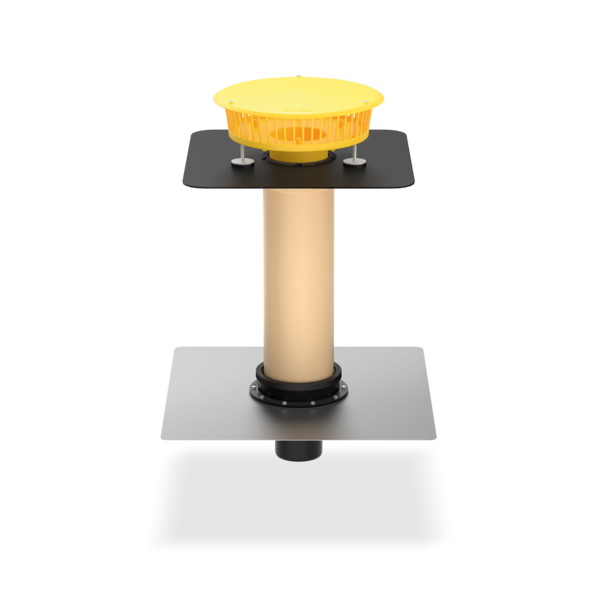

SitaFireguard®
Odpływ przeciwpożarowy

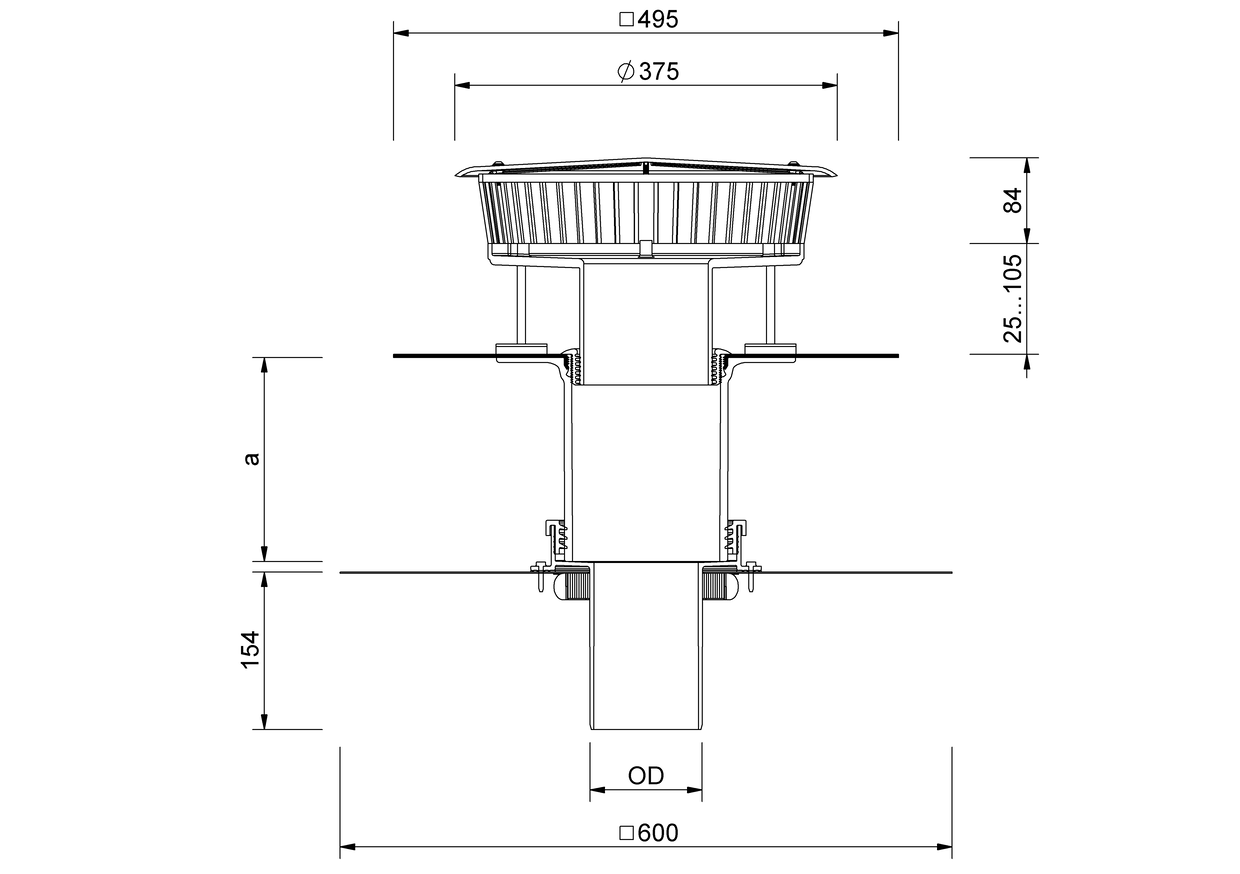

Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | Otwór roboczy (mm x mm) | a (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
---|---|---|---|---|---|---|
100 | 110 | 235 | 190 x 190 | 200 | 65 | 210 |
100 | 110 | 235 | 190 x 190 | 550 | 105 | 570 |
125 | 125 | 255 | 200 x 200 | 200 | 65 | 210 |
125 | 125 | 255 | 200 x 200 | 550 | 105 | 570 |
150 | 160 | 300 | 300 x 300 | 200 | 65 | 210 |
150 | 160 | 300 | 300 x 300 | 550 | 105 | 570 |
70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 |
70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
+
