Variante

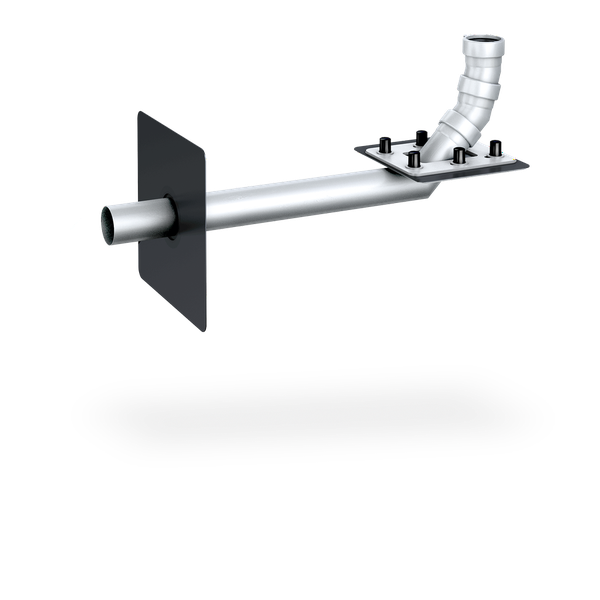

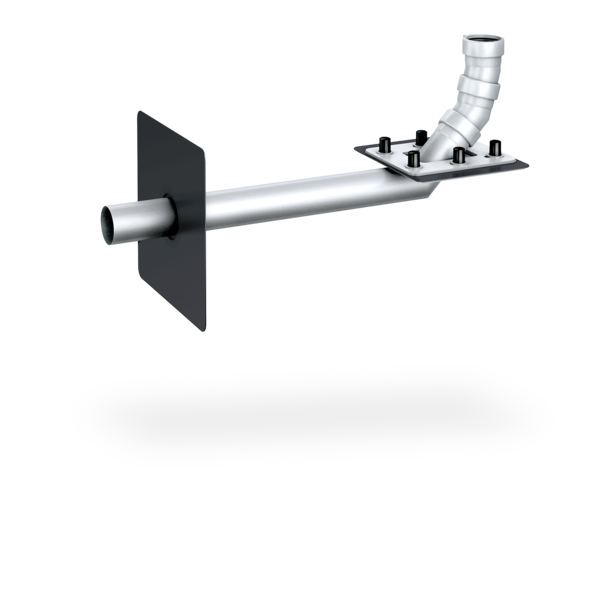

SitaKaskade Inside

Évacuation en cascade

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable

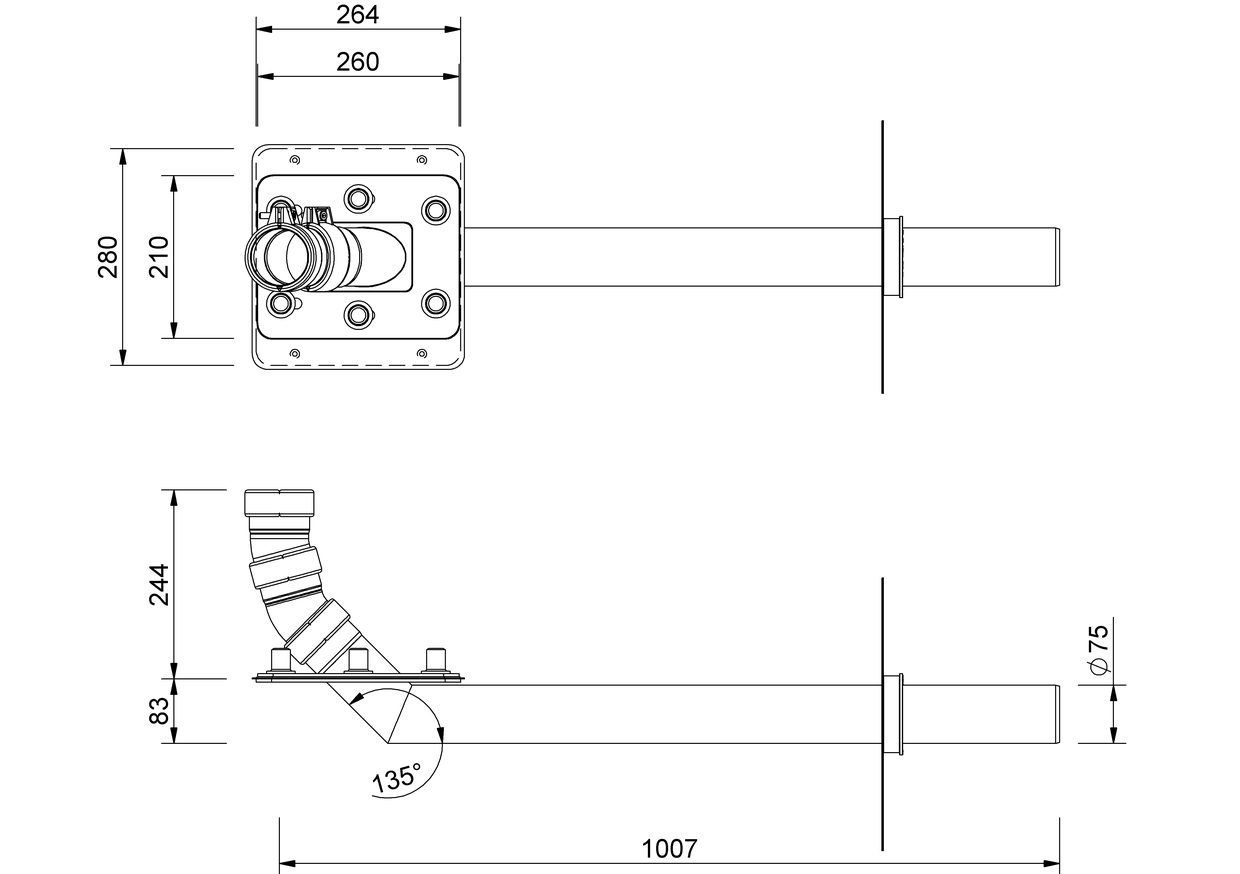

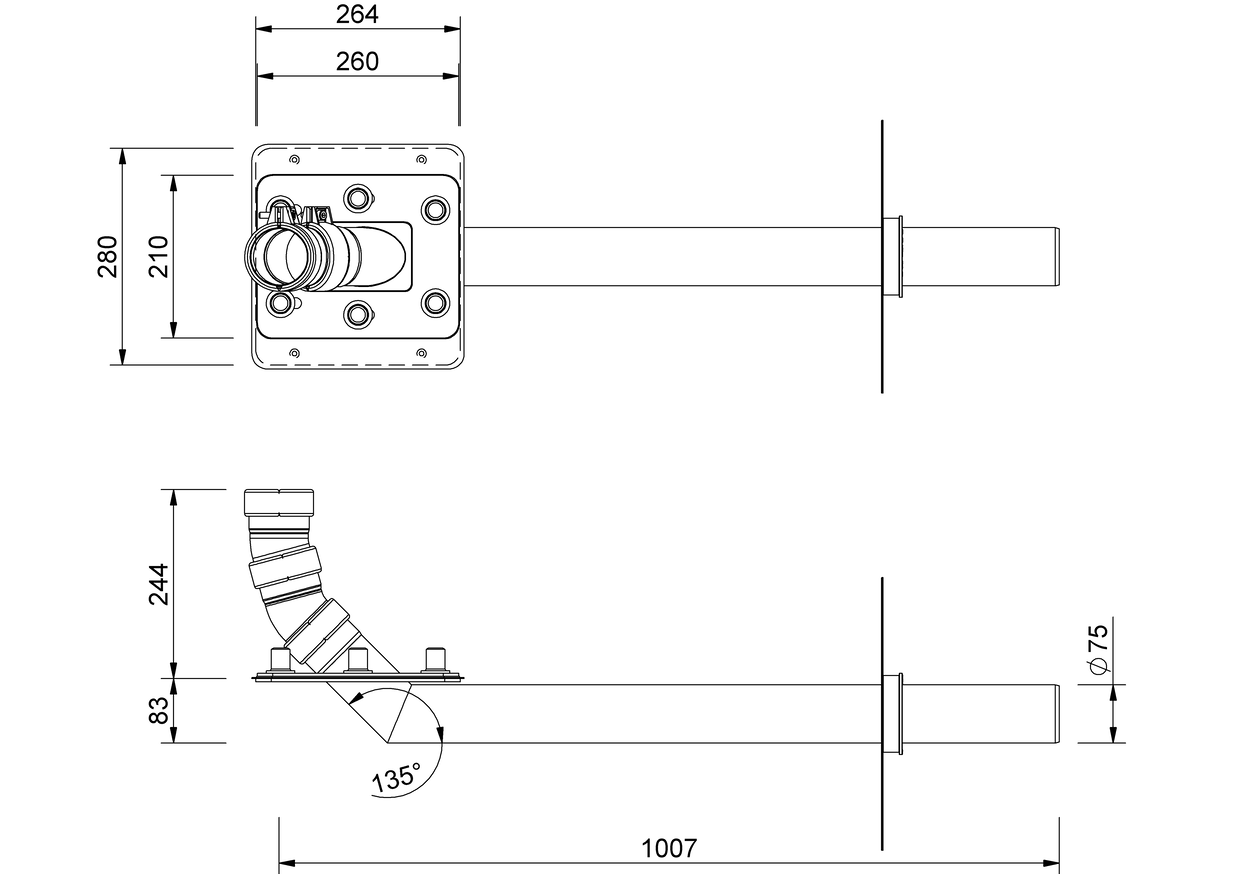

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	Ouverture (mm x mm)
70	75	1011 x 75

Texte explicatif

SitaKaskade Inside comme gargouille, pour l'évacuation sûre des eaux pluviales de surfaces de toiture surélevées via les surfaces de toiture inférieures. Se compose de SitaKaskade Inside pour l'acheminement du système de conduites DN 70 à travers l'isolation thermique, trous prépercés pour la fixation de la pièce à l'élément porteur, construction à bride à visser, deux manchons d'étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc, six tiges filetées M12, rondelles plates et écrous hexagonaux, SitaMore Plaque pare-vapeur flexible, SitaPipe Acier inoxydable Coude 30°, SitaPipe Acier inoxydable Coude 15°, 3 pces. SitaPipe Acier inoxydable Collier de serrage, en diamètre DN 70. Fourniture et pose selon les règles de l'art.

Exemples d'installation

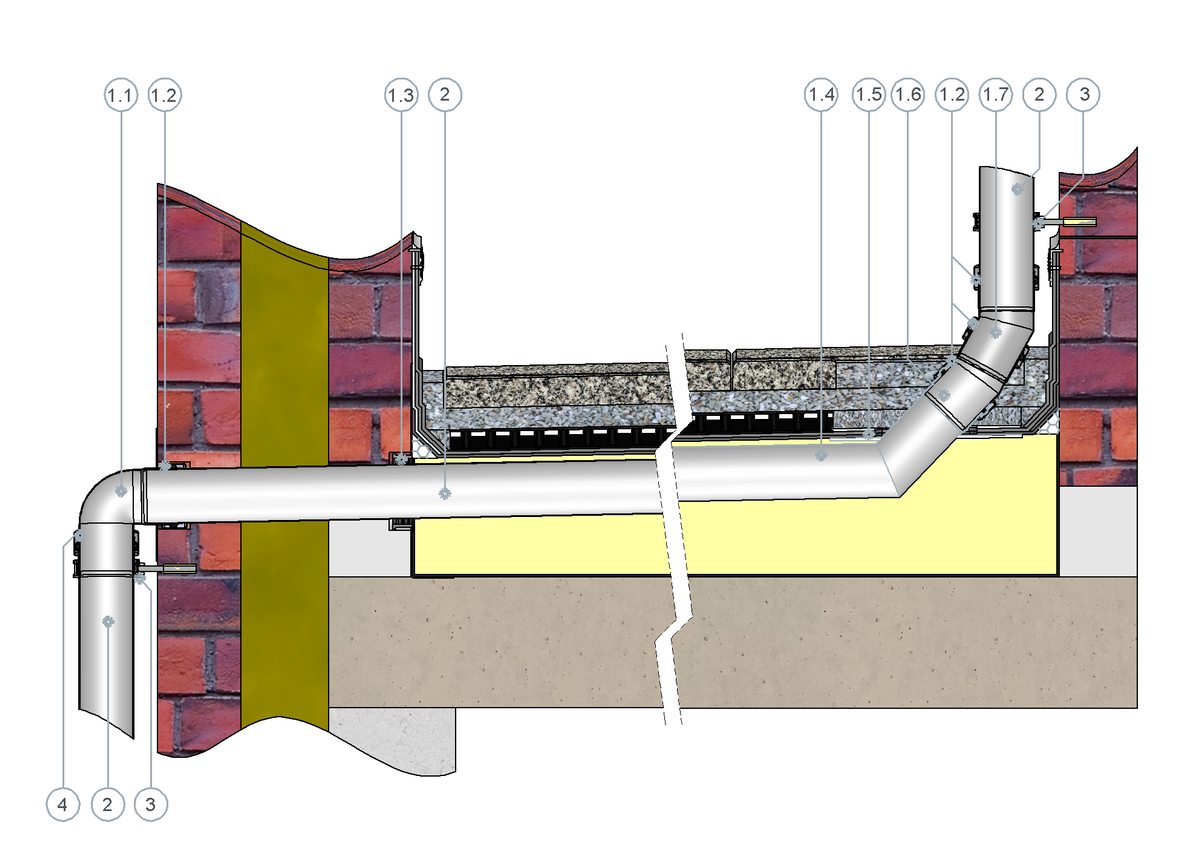

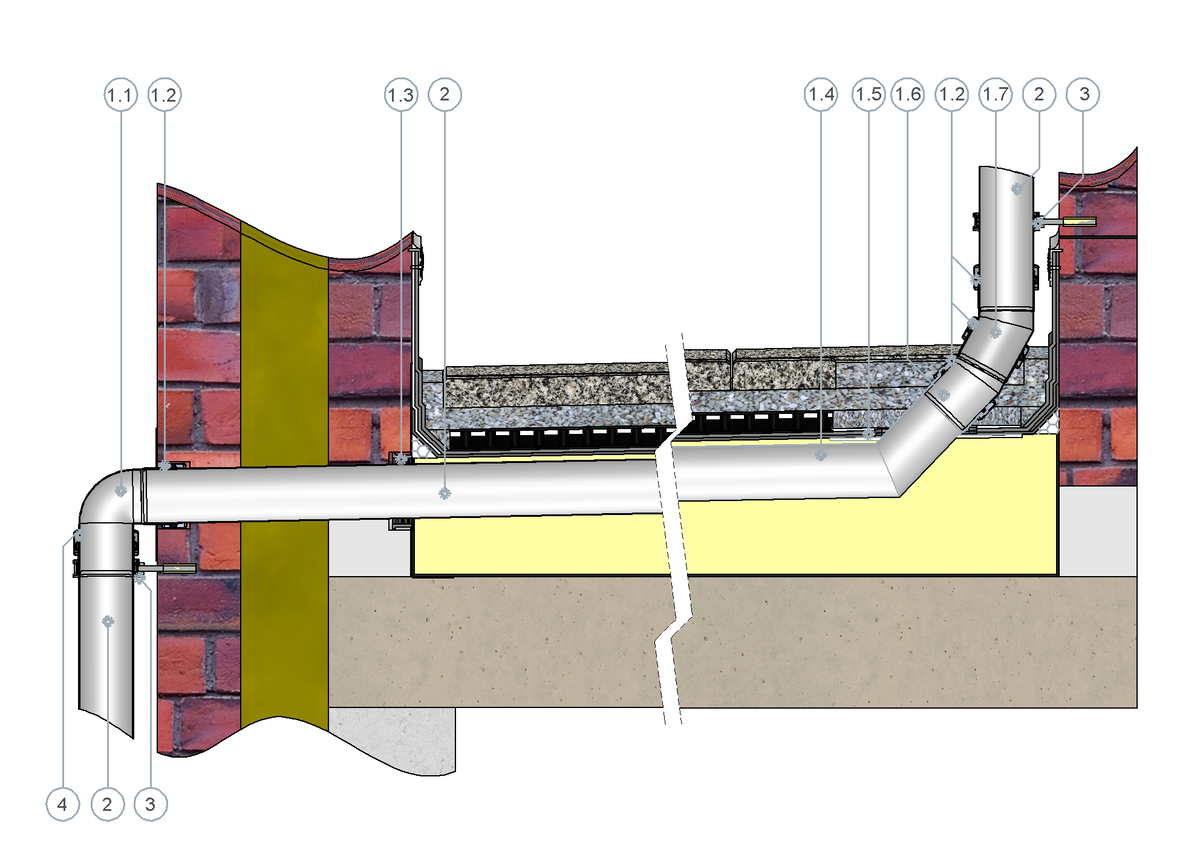

SitaKaskade Inside dans une toiture non ventilée et dalles sur picots pour le raccord au tuyau de descente dans un système d’isolation thermique extérieure par enduit

SitaKaskade Inside pour tuyau de descente se compose de :
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 30°
1.7 SitaPipe Acier inoxydable Coude 15°

2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage sur plots
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

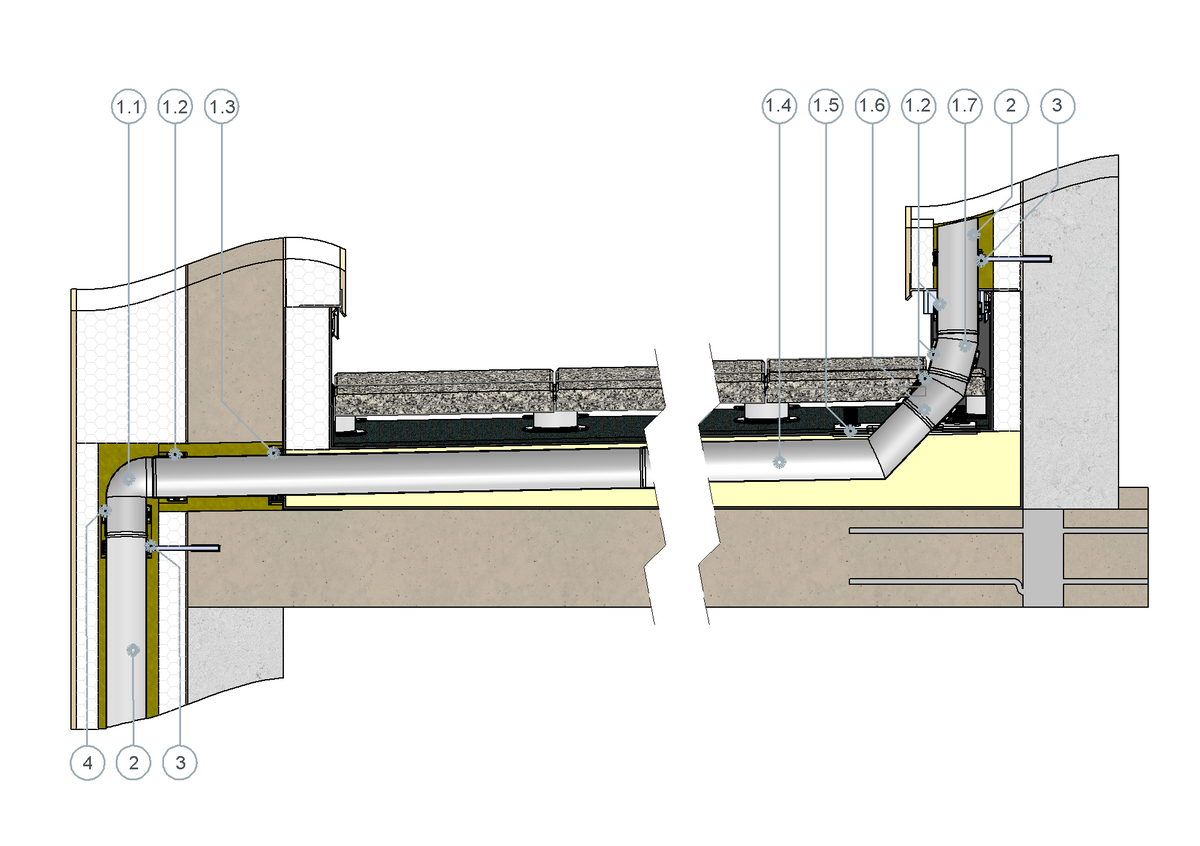

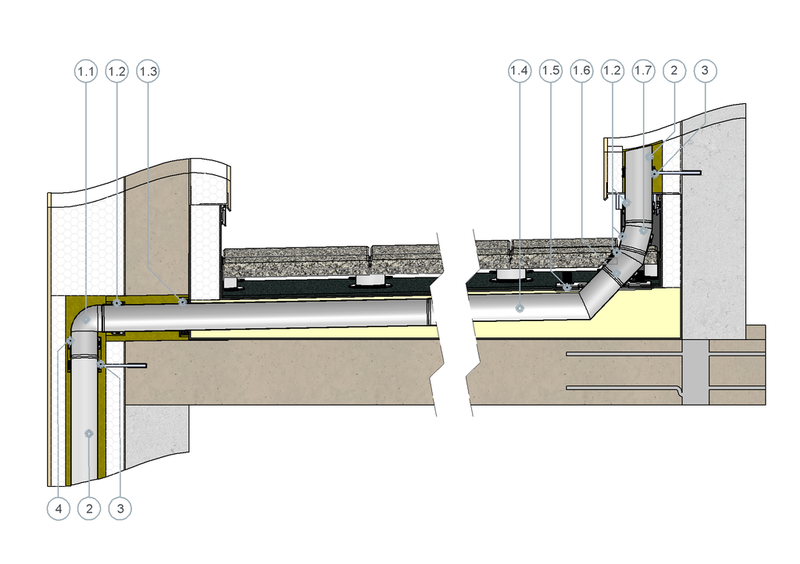

SitaKaskade Inside pour le raccord au tuyau de descente dans une toiture non ventilée avec revêtement de terrasse

SitaKaskade Inside pour tuyau de descente se compose de :
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 15°
1.7 SitaPipe Acier inoxydable Coude 30°

2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage

Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage sur lit de gravillons
Tapis de drainage
Non-tissé de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

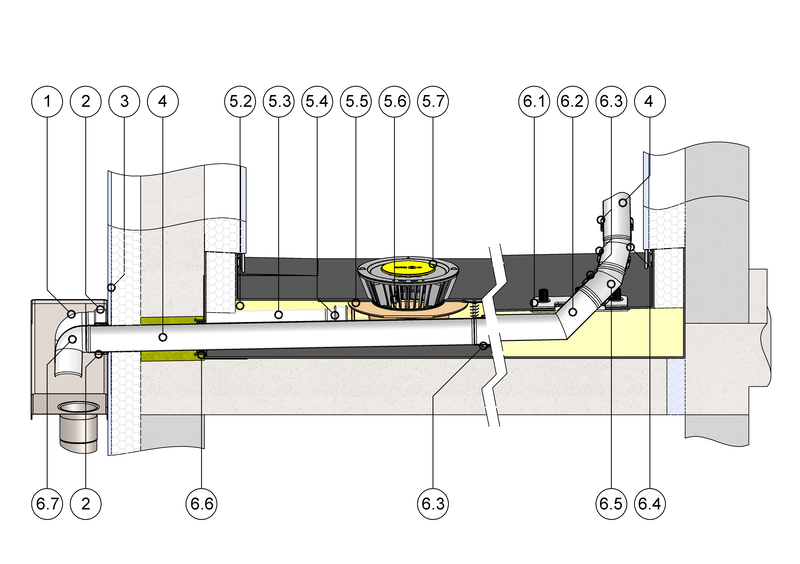

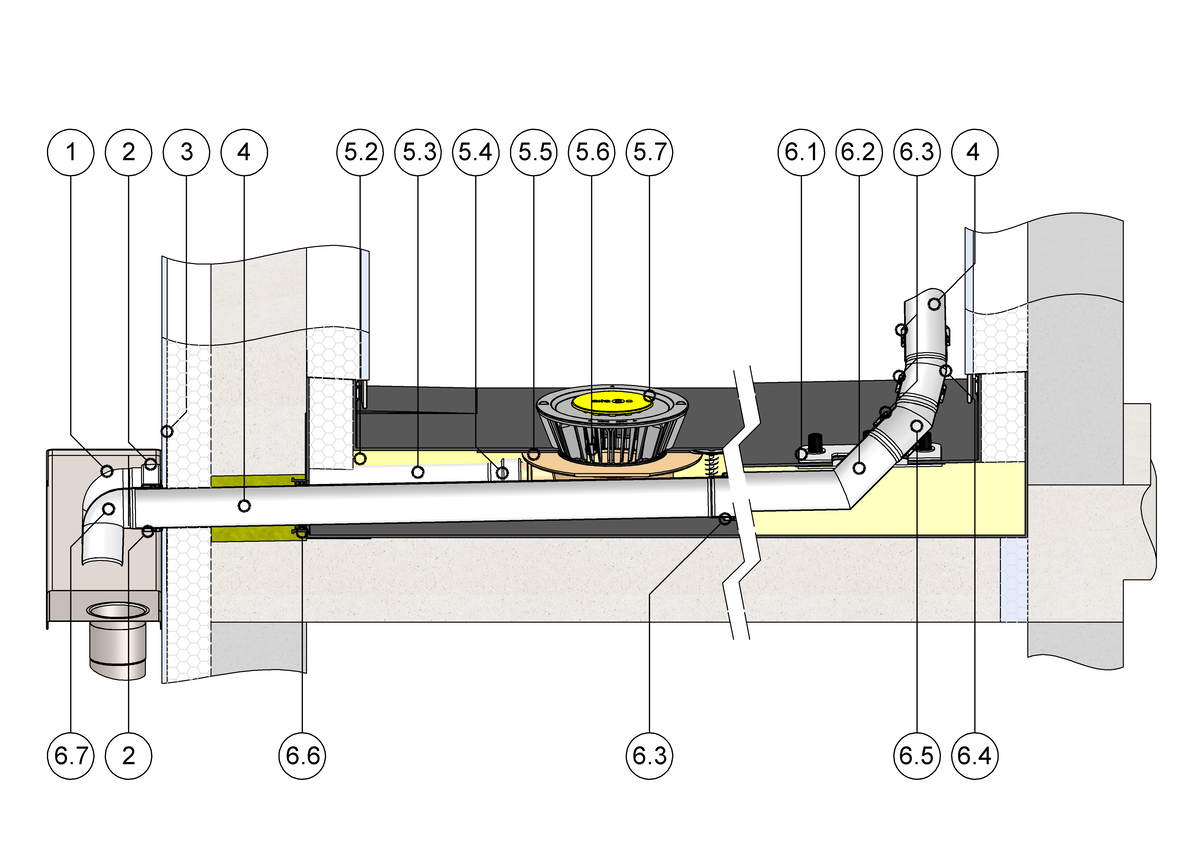

SitaIndra et SitaKaskade Inside pour l’évacuation principale dans une structure non ventilée

SitaIndra Set d'évacuation principale se compose de :
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaMore Plaque pare-vapeur flexible
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaIndra Corps de base
1.5 SitaIndra Arrêt de gravier
1.6 SitaIndra Pièce d’isolation

SitaKaskade Inside comme gargouille se compose de :
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
2.3 SitaPipe Acier inoxydable Coude 30°
2.4 SitaPipe Acier inoxydable Coude 15°
2.6 SitaMore Plaque pare-vapeur flexible pour conduit tubulaire

3 SitaPipe Acier inoxydable Tuyau

Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
