Variante

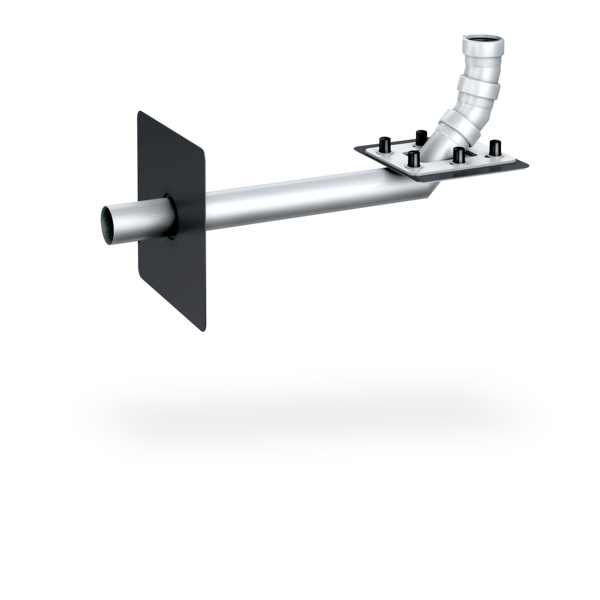

SitaKaskade Inside

Kaskadenentwässerung

Eigenschaften

Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
Stoß- und schlagfest
Langlebig

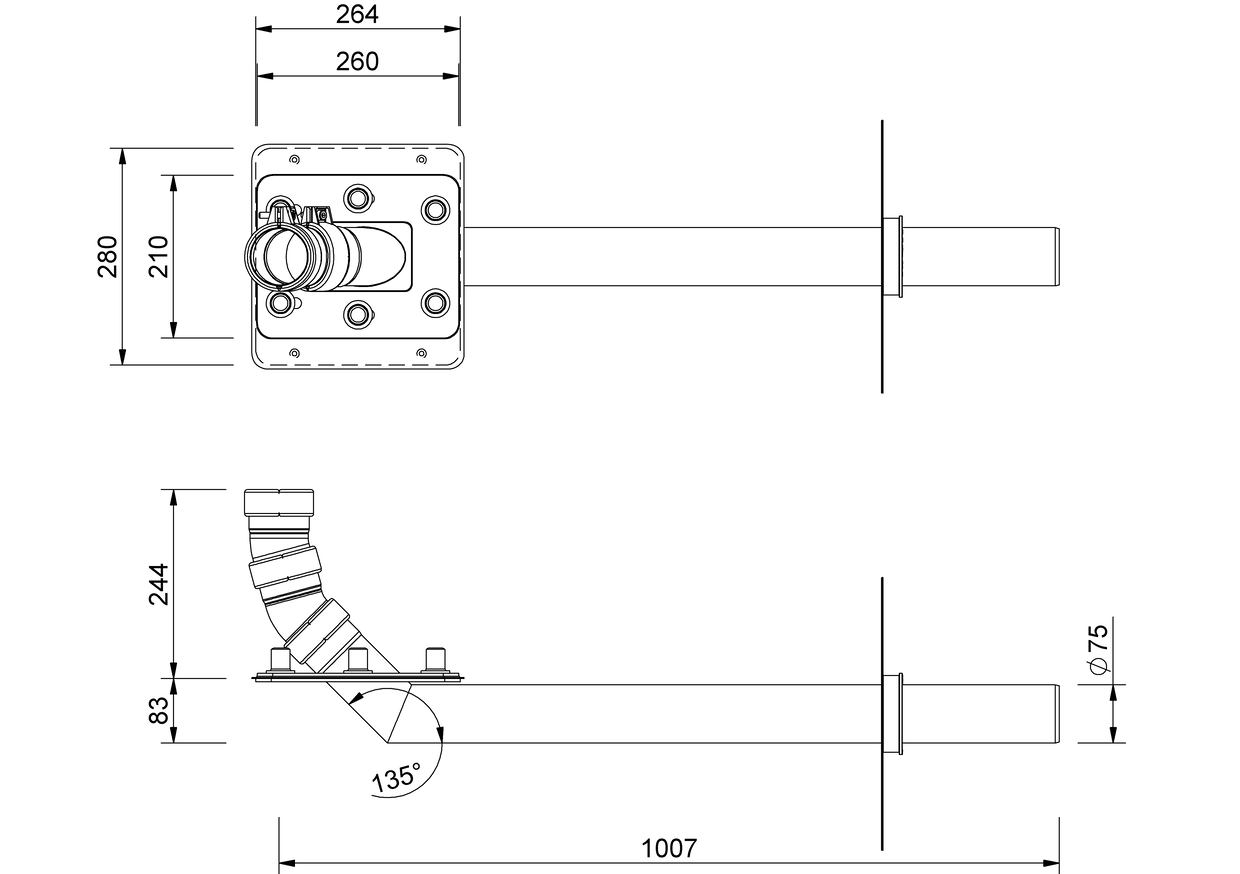

Technische Zeichnung

Nennweite DN	Außendurchmesser OD (mm)	Aussparungsmaß (mm)
70	75	1011 x 75

Leistungstext

SitaKaskade Inside als Speier, zur sicheren Weiterleitung von Regenwasser von höher gelegenen Dachflächen über die darunter liegenden Dachflächen, bestehend aus SitaKaskade Inside für die Führung des Rohrsystems DN 70 durch die Wärmedämmung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion, mit Schraubflansch-Konstruktion mit zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff-, oder Kautschukbahnen, sechs Gewindestiften M12 sowie Unterlegscheiben und Sechskantmuttern, SitaMore Dampfsperrplatte flex, SitaPipe Edelstahl Bogen 30°, SitaPipe Edelstahl Bogen 15°, 3 Stck. SitaPipe Edelstahl Sicherungsschelle, in der Größe DN 70, liefern und fachgerecht einbauen.

Einbaubeispiele

SitaKaskade Inside im nicht belüfteten Dachaufbau und Platten auf Stelzlager mit Übergang auf Fallrohr im Wärmedämmverbundsystem

SitaKaskade Insde für Fallrohr bestehend aus:
1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
1.6 SitaPipe Edelstahl Bogen 30°
1.7 SitaPipe Edelstahl Bogen 15°

2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle

Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:

Plattenbelag auf Stelzlager
Schutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

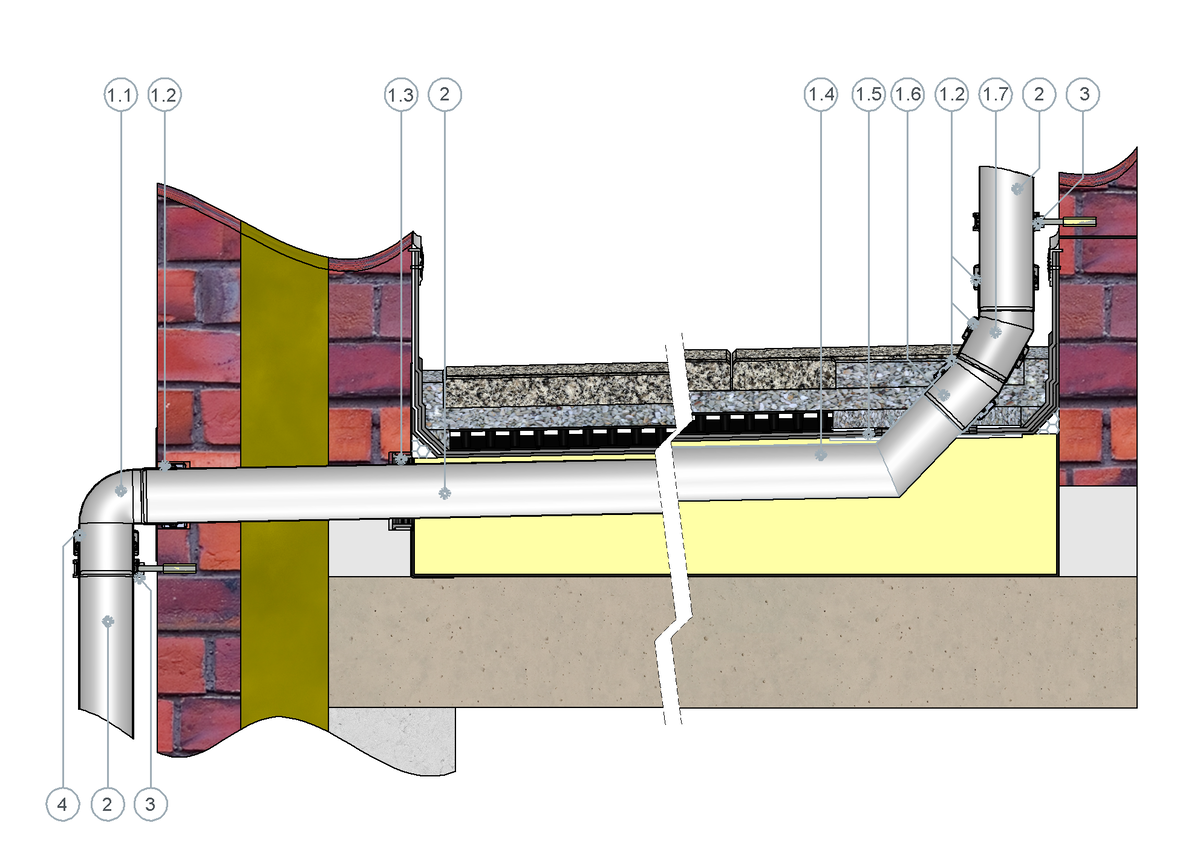

SitaKaskade Inside mit Übergang auf Fallrohr im nicht belüfteten Dachaufbau

SitaKaskade Inside für Fallrohr bestehend aus:
1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben, Schutzkappen
1.6 SitaPipe Edelstahl Bogen 15°
1.7 SitaPipe Edelstahl Bogen 30°

2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle

Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:

Plattenbelag auf Splittbett
Drainagematte
Schutzvlies
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

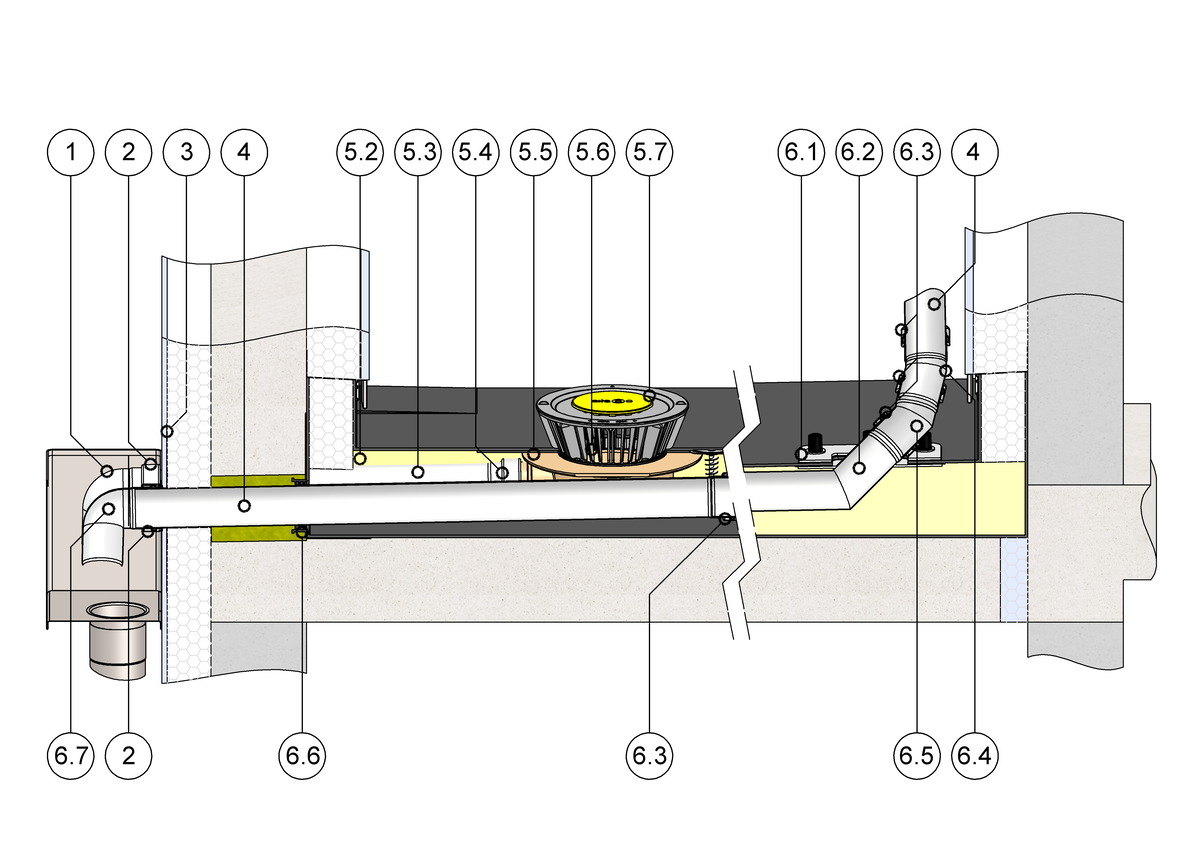

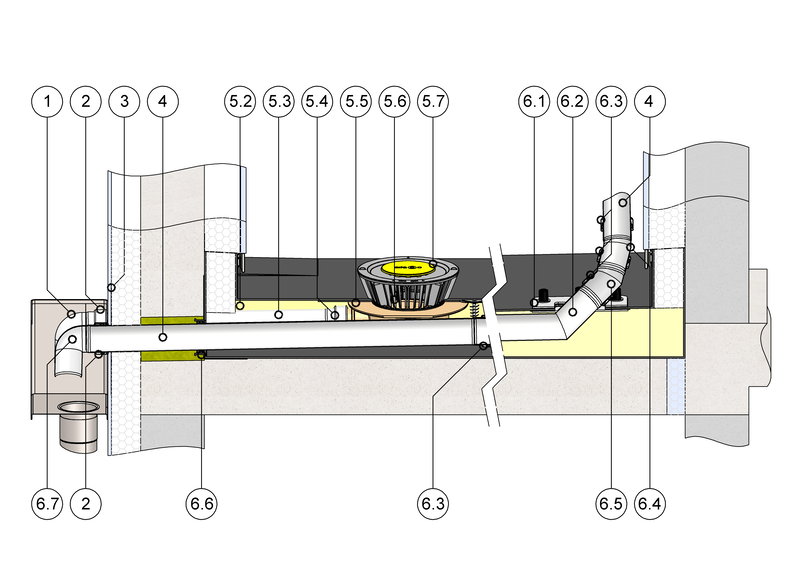

SitaIndra und SitaKaskade Inside für die HE im nicht belüfteten Dachaufbau

SitaIndra Hauptentwässerung bestehend aus:
1.1 SitaPipe Edelstahl Rohr
1.2 SitaMore Dampfsperrplatte flex für Rundrohr
1.3 SitaPipe Edelstahl Sicherungschelle
1.4 SitaIndra Grundkörper mit Wunschanschlussmanschette
1.5 SitaIndra Grundkörper mit Wunschanschlussmanschette
1.6 SitaIndra Dämmkörper

SitaKaskade Inside als Speier bestehend aus:
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
2.3 SitaPipe Edelstahl Bogen 30°
2.4 SitaPipe Edelstahl Bogen 15°
2.6 SitaMore Dampfsperrplatte flex für Rundrohr

3 SitaPipe Edelstahl Rohr

Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
