SitaKaskade Inside
Каскадный водоотвод
- Продукция

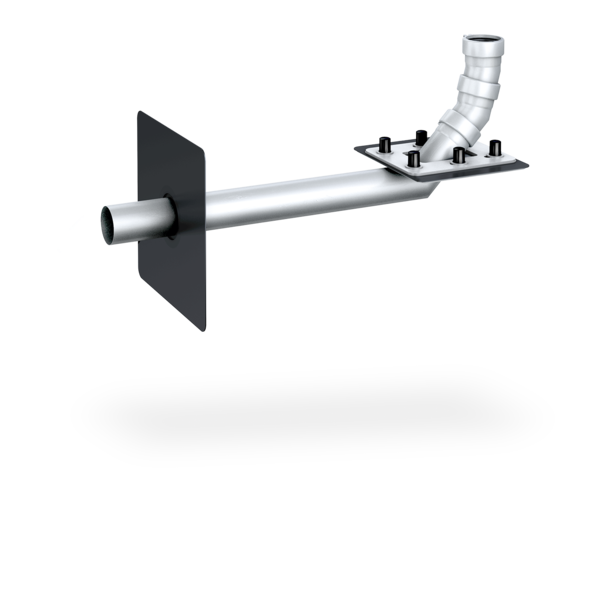

SitaKaskade Inside
Каскадный водоотвод
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

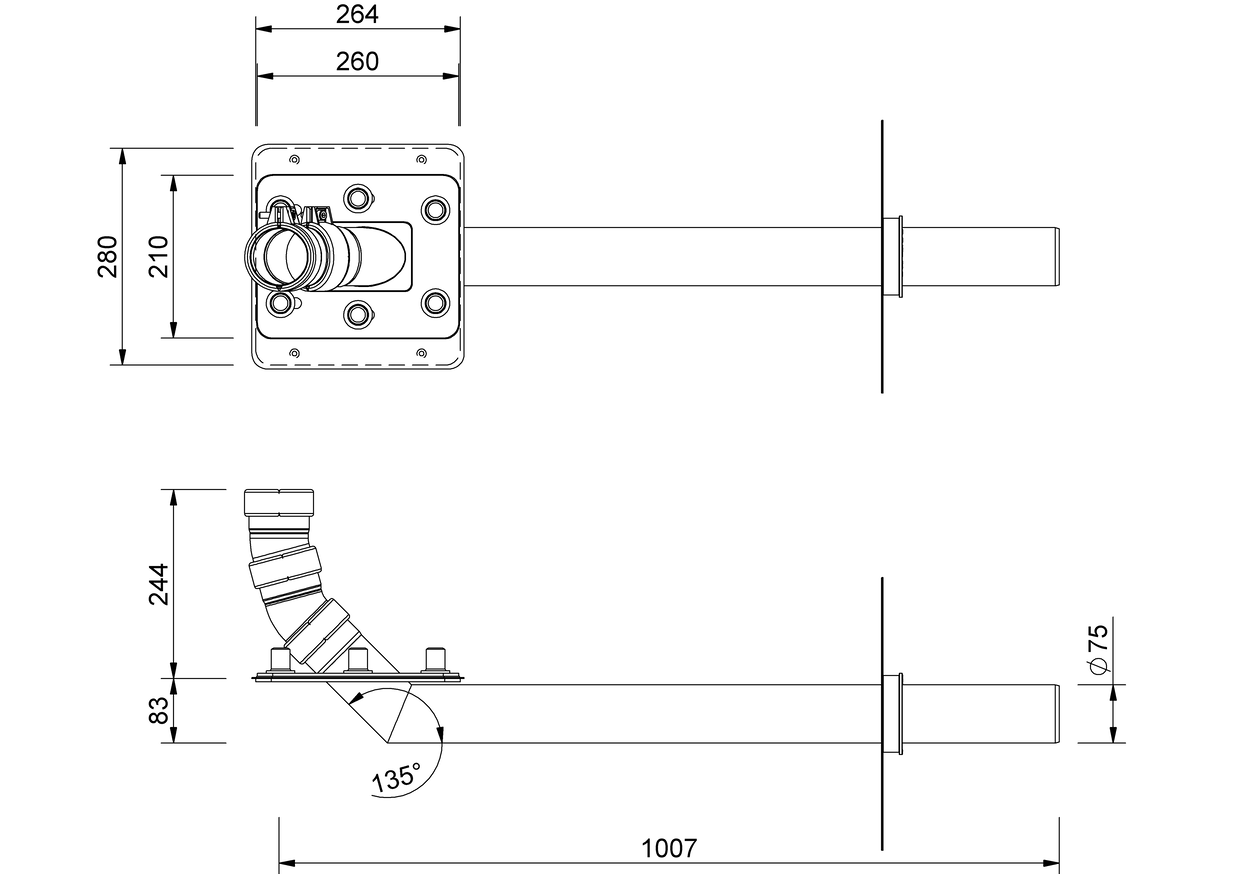

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Размер выемки (мм x мм) |
|---|---|---|
| 70 | 75 | 1011 x 75 |
SitaKaskade Inside в качестве перелива, для надежного отвода дождевой воды с вышележащих кровель через нижележащие кровли, состоит из SitaKaskade Inside для прокладки системы труб DN 70 в теплоизоляции, с отверстиями для крепления элементов к нижней конструкции, с фланцевой конструкцией с двумя уплотнительными манжетами для зажатия битумной, полимерной или каучуковой гидроизоляции, с шестью резьбовыми шпильками M12, а также подкладными шайбами и шестигранными гайками, пароизоляционной плитой SitaMore flex, отводом SitaPipe из высококачественной нержавеющей стали 30°, отводом SitaPipe из высококачественной нержавеющей стали 15°, 3 шт. Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали, размером DN 70, поставка и квалифицированный монтаж.
SitaKaskade Inside в невентилируемой кровле и настиле из плит на регулируемых опорах с переходником на стояк в теплоизоляционной композитной системе
1.1 Отвод SitaPipe из высококачественной нержавеющей стали, 87,5°
1.2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Пароизоляционная плита SitaMore flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside — съемный фланец с уплотнительными манжетами, гайками, подкладными шайбами, защитными колпачками
1.6 Отвод SitaPipe, из высококачественной нержавеющей стали, 30°
1.7 Отвод SitaPipe, из высококачественной нержавеющей стали, 15°
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

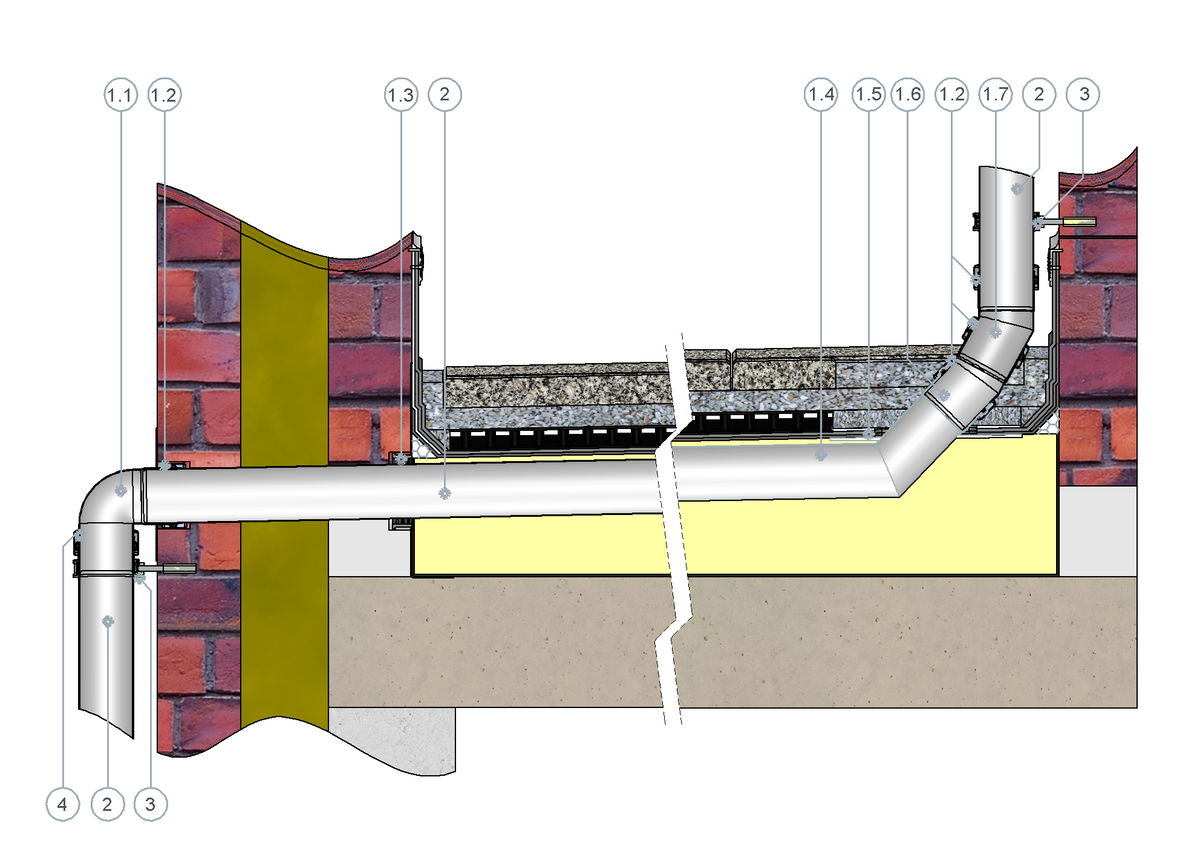

SitaKaskade Inside с переходником на стояк в невентилируемой кровле с террасным покрытием
1.1 Отвод SitaPipe PE из высококачественной нержавеющей стали 87,5°
1.2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Пароизоляционная плита SitaMore flex
1.4 SitaKaskade Inside
1.5 Съемный фланец с уплотнительными манжетами, гайками, подкладными шайбами, защитными колпачками SitaKaskade Inside
1.6 Отвод SitaPipe PE из высококачественной нержавеющей стали 15°
1.7 Отвод SitaPipe PE из высококачественной нержавеющей стали 30°;
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
- настил из плит на гравийной подушке
- дренажный мат
- защитный геотекстиль
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

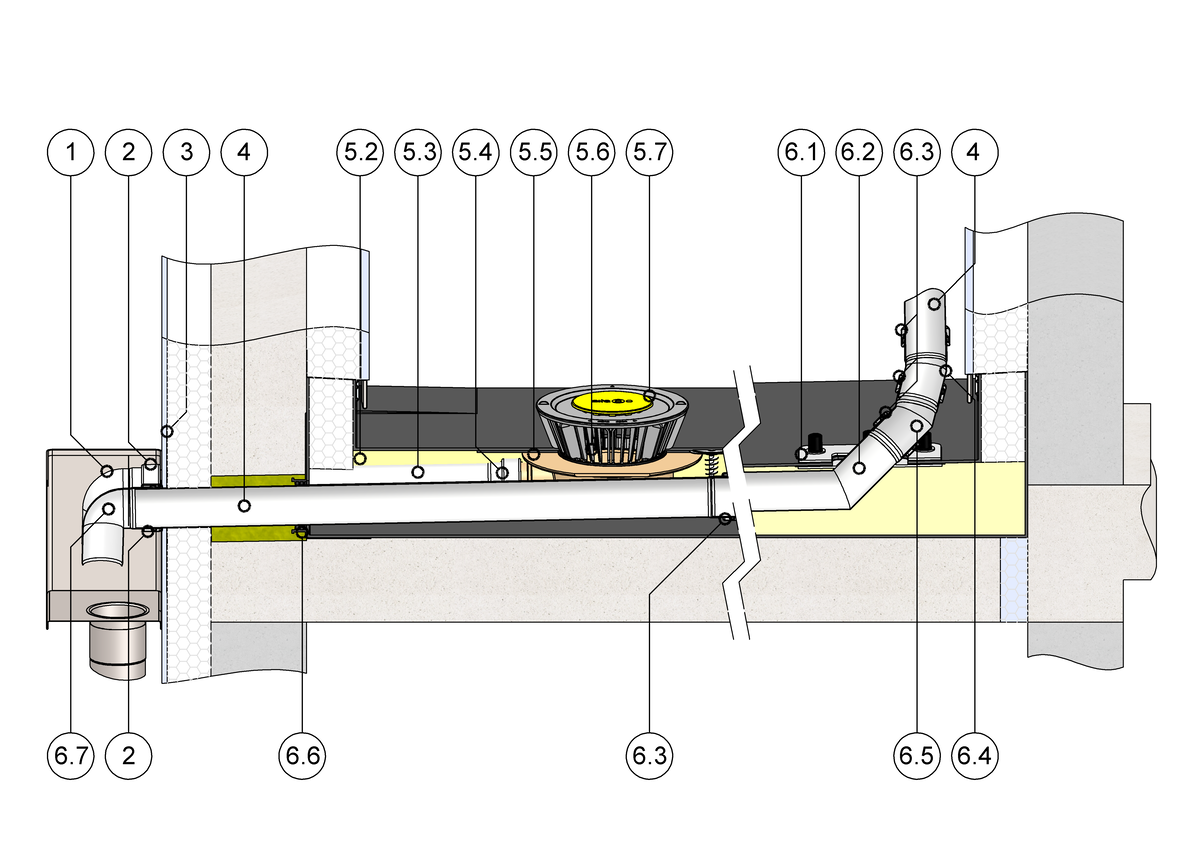

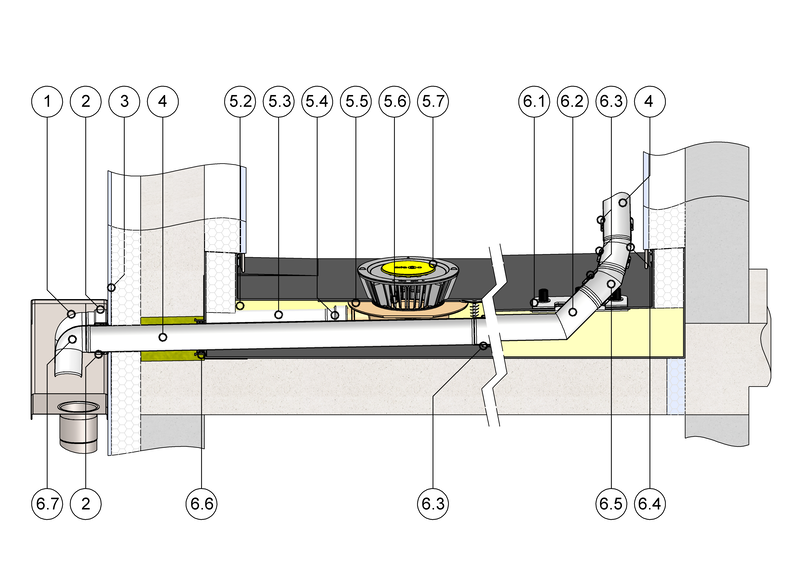

SitaIndra и SitaKaskade Inside для основного водостока в невентилируемой кровле
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Уплотнительная манжета SitaMore для ТКС
4 Труба SitaPipe из высококачественной нержавеющей стали
Комплект основного водостока SitaIndra, состоит из следующих элементов:
5.1 Пароизоляционная плата flex
5.2 Изоляционная плита
5.3 Труба
5.4 Страховочный хомут
5.5 Корпус с соединительным фартуком
5.6 Корпус листвоуловителя
5.7 Крышка листвоуловителя
SitaKaskade Inside для стояка, состоит из следующих элементов:
6.1 Съемный фланец с уплотнительными манжетами, гайками, подкладными шайбами и защитными колпачками
6.2 Каскад с резьбовыми шпильками
6.3 Страховочный хомут
6.4 Отвод, 15°
6.5 Отвод, 30°
6.6 Пароизоляционная плита
6.7 Отвод, 87,5°
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
