Variante

SitaMulti

Avaloir à évacuation gravitaire

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable
Silencieux
Universel pour toutes étanchéités

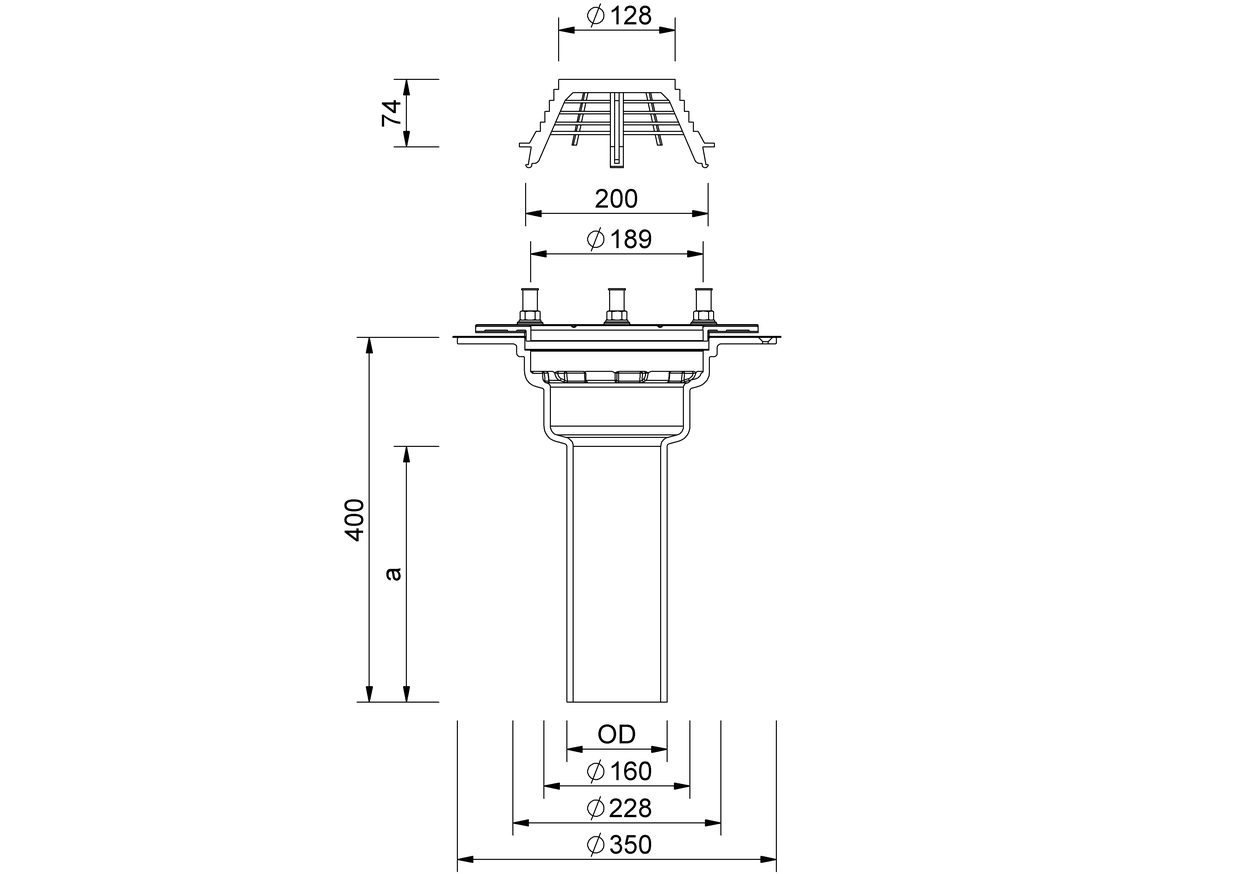

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	Percée / percement (mm)	a (mm)
100	110	250	280
125	135	250	286
150	160	250	343
80	83	250	277

Texte explicatif

SitaMulti Avaloir de toiture, sortie verticale, en fonte, matériau EN-GJL-200, selon NBN EN 1253-2, en diamètre nominal DN 80, DN 100, DN 125 ou DN 150. Permet le raccordement direct de tuyaux SML, pour l’évacuation gravitaire, avec lames intérieures pour la réception du couronnement et de la grille, percements pour la fixation de l’avaloir de toiture à l’élément porteur, avec orifices de drainage, deux manchons d’étanchéité, six tiges filetées M12 vissées en acier inoxydable, rondelles plates, écrous hexagonaux en laiton et couvercles de protection, à bride libre ou fixe pour le serrage de membranes en bitume, plastique ou caoutchouc. Complet avec arrêt de gravier. Fourniture et pose selon les règles de l’art.

Débit

Débit selon NBN EN 1253-2 in l/s

Niveau d’eau (mm)

Diamètre nominal DN

0,5

1,4

2,2

3,3

4,4

5,6

6,7

9,3

10,7

13,4

14,7

100

0,8

1,8

2,7

4,1

5,4

6,6

7,7

8,9

10,1

11,3

12,5

13,9

15,2

125

0,5

1,4

2,2

3,3

4,4

5,6

6,8

7,9

10,4

11,8

13,2

14,5

150

0,5

1,1

1,7

2,8

3,9

5,1

6,2

7,5

8,7

10,2

11,6

13,1

14,6

Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s

Niveau d’eau (mm)

Diamètre nominal DN

0,5

1,6

2,6

5,4

7,1

8,7

10,6

12,5

14,7

16,8

17,6

18,4

100

0,9

2,2

3,4

4,9

6,4

8,1

9,8

12,1

14,3

16,9

19,4

23,3

27,2

125

2,3

3,5

6,4

8,3

10,2

12,4

14,5

17,1

19,7

25,9

32,1

150

0,6

1,9

3,2

4,6

5,9

7,7

9,5

11,6

13,7

16,5

19,3

26,4

33,4

Exemples d'installation

SitaMulti dans une structure non ventilée

1 SitaMore Tôle de renfort
2 SitaMulti Pièce d'isolation pour élément de surélévation

SitaMulti Élément de surélévation se compose de :
3.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
3.2 Bague d’étanchéité
3.3 Corps de base
SitaMulti se compose de :
4.1 Corps de base
4.2 Arrêt de gravier
4.3 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
5 SitaMulti Pièce d’isolation pour avaloir
6 SitaMulti Bague de compensation pour pièce d’isolation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaMulti avec SitaMulti Couronnement et grille dans une structure non ventilée

1 SitaMulti Pièce d’isolation pour élément de surélévation

SitaMulti Couronnement et grille se compose de :
2.1 Couronne d’appui
2.2 Couronnement avec grille supérieure vissée
3 SitaMulti Pièce de rattrapage

SitaMulti Élément de surélévation se compose de :
4.1 Corps de base
4.2 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
4.3 Bague d’étanchéité
SitaMulti se compose de :
5.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
5.2 Corps de base
6 SitaMulti Bague de compensation pour pièce d’isolation
7 SitaMulti Pièce d’isolation pour avaloir

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Plots
Tapis de protection
Étanchéité
Isolation thermique
Chape de ciment en pente
Pare-vapeur
Élément porteur

SitaMulti avec SitaMore Élément de retenue pour l’évacuation de secours dans une toiture non ventilée

1 SitaMulti Pièce d'isolation pour élément de surélévation

SitaMulti Élément de surélévation se compose de :
2.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
2.2 Bague d'étanchéité
2.3 Corps de base

SitaMore Élément de retenue se compose de :
3.1 Corps de base
3.2 Bague d'étanchéité
3.3 Couvercle fermé
3.4 Tampons métal-caoutchouc réglables en hauteur

SitaMulti se compose de :
4.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
4.2 Corps de base

5 SitaMulti Bague de compensation pour pièce d’isolation
6 SitaMulti Pièce d'isolation pour avaloir

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaMulti avec SitaMulti Élément de surélévation dans une toiture non ventilée

SitaMulti se compose de :
1.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
1.2 Arrêt de gravier
1.3 Corps de base
SitaStandard Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaMulti Pièce d’isolation pour avaloir
4 SitaMulti Bague de compensation pour pièce d’isolation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaMulti avec SitaMulti Pièce de rattrapage et Couronnement et grille dans parking surélevé praticable en voiture

SitaMulti se compose de :
1.1 Corps de base
1.2 Bride à visser, écrous, rondelles plates et manchons d’étanchéité

2 SitaMulti Pièce de rattrapage

SitaMulti Couronnement et grille se compose de :
3.1 Couronne d’appui
3.2 Couronnement
3.3 Grille supérieure

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Dalles en béton
Chape protectrice
Tapis de protection
Étanchéité
Élément porteur
