SitaMulti

Gravitaire dakkolk

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Geluidsarm
Universeel inzetbaar voor elke afdichting

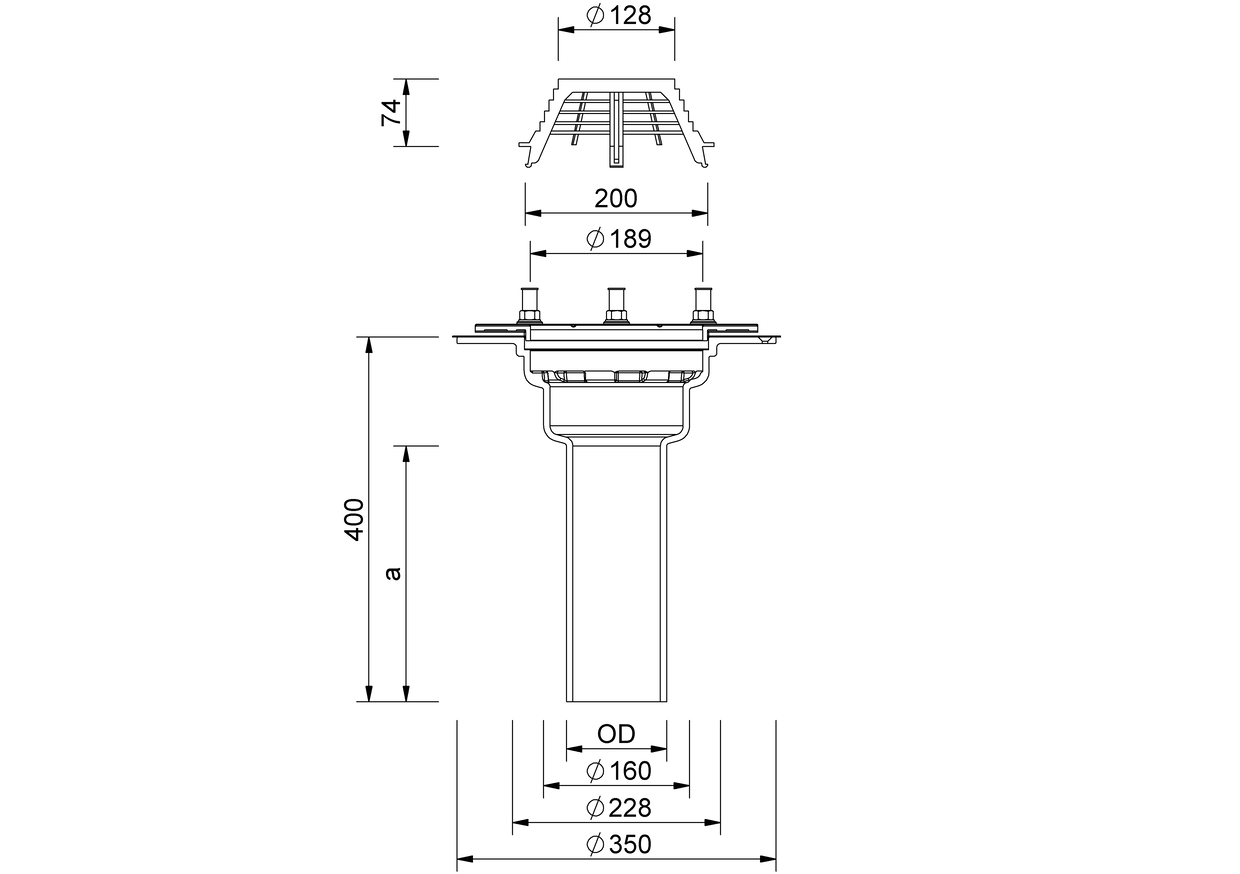

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Doorbreking/kernboring (mm)	a (mm)
150	160	250	343
100	110	250	280
80	83	250	277
125	135	250	286

Prestatiebeschrijving

SitaMulti brandveilige dakkolk ,verticaal, uit gietijzer, materiaal EN-GJL-200, conform NEN EN 1253-2, met nominale diameters DN 80, DN 100, DN 125 en DN 150. Voor directe aansluiting op SML-buizen, voor gravitaire afvoer, met binnenliggende spijlen voor de opname van het opzetframe,met voorgeboorde gaten voor de bevestiging van de dakkolk in de onderconstructie, met draineeropeningen, twee afdichtslabben, zes ingeschroefde M12 draadstangen van roestvrij staal, Sluitringen, zeskantmoeren van messing en beschermkappen, met losse/vaste flens voor het inklemmen van bitumineuze, kunststoffen en rubberen dakafdichtingsbanen, compleet met grindvanger, geleverd en deskundig ingebouwd.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

	Waterstand (mm)
Nominale diameter DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
80	0.5	1.4	2.2	3.3	4.4	5.6	6.7	8	9.3	10.7	12	13.4	14.7	14.7	14.7	14.7	14.7	14.7	14.7	14.7
100	0.8	1.8	2.7	4.1	5.4	6.6	7.7	8.9	10.1	11.3	12.5	13.9	15.2	15.2	15.2	15.2	15.2	15.2	15.2	15.2
125	0.5	1.4	2.2	3.3	4.4	5.6	6.8	7.9	9	10.4	11.8	13.2	14.5	14.5	14.5	14.5	14.5	14.5	14.5	14.5
150	0.5	1.1	1.7	2.8	3.9	5.1	6.2	7.5	8.7	10.2	11.6	13.1	14.6	14.6	14.6	14.6	14.6	14.6	14.6	14.6

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

	Waterstand (mm)
Nominale diameter DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
80	0.5	1.6	2.6	4	5.4	7.1	8.7	10.6	12.5	14.7	16.8	17.6	18.4	18.4	18.4	18.4	18.4	18.4	18.4	18.4
100	0.9	2.2	3.4	4.9	6.4	8.1	9.8	12.1	14.3	16.9	19.4	23.3	27.2	27.2	27.2	27.2	27.2	27.2	27.2	27.2
125	1	2.3	3.5	5	6.4	8.3	10.2	12.4	14.5	17.1	19.7	25.9	32.1	32.1	32.1	32.1	32.1	32.1	32.1	32.1
150	0.6	1.9	3.2	4.6	5.9	7.7	9.5	11.6	13.7	16.5	19.3	26.4	33.4	33.4	33.4	33.4	33.4	33.4	33.4	33.4

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Installatievoorbeelden

SitaMulti voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaMulti isolatie-element voor verhogingselement

SitaMulti verhogingselement bestaande uit:
3.1 Schroefflens, moeren, sluitringen en afdichtslabben
3.2 Dichtingsring
3.3 Afvoerelement

SitaMulti bestaande uit:
4.1 Afvoerelement
4.2 Grindvanger
4.3 Schroefflens, moeren, sluitringen en afdichtslabben

5 SitaMulti dakkolk isolatie-element
6 SitaMulti isolatie-element compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaMulti met SitaMulti opzetframe voor ongeventileerde dakconstructies

1 SitaMulti isolatie-element verhogingselement

SitaMulti opzetframe bestaande uit:
2.1 Steunring
2.2 Opzetstuk met opgeschroefd eindrooster

3 SitaMulti hoogtecompensatiestuk

SitaMulti verhogingselement bestaande uit:
4.1 Afvoerelement
4.2 Schroefflens, moeren, sluitringen en afdichtingsslabben
4.3 Afdichtring

SitaMulti bestaande uit:
5.1 Schroefflens, moeren, sluitringen en afdichtingsslabben
5.2 Afvoerelement

6 SitaMulti isolatie-element compensatiering
7 SitaMulti isolatieblok voor dakkolk

Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten
Steltdragers
Beschermmat
Afdichting
Thermische isolatie
Afschotlaag
Dampscherm
Onderconstructie

SitaMulti met SitaMore overloopelement als noodafvoer voor ongeventileerde dakconstructies

1 SitaMulti isolatie-element verhogingselement

SitaMulti verhogingselement bestaande uit:
2.1 Schroefflens, moeren, sluitringen en afdichtingsslabben
2.2 Afdichtring
2.3 Afvoerelement

SitaMore stuwelement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
3.3 Gesloten deksel
3.4 In hoogte verstelbare rubber/metaal buffer

SitaMulti bestaande uit:
4.1 Schroefflens, moeren, sluitringen en afdichtingsslabben
4.2 Afvoerelement

5 SitaMulti isolatie-element compensatiering
6 SitaMulti dakkolk isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaMulti met SitaStandard verhogingselement voor ongeventileerde dakconstructies

SitaMulti bestaande uit:
1.1 Schroefflens, moeren, sluitringen en afdichtingsslabben
1.2 Grindvanger
1.3 Afvoerelement

SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring

3 SitaMulti kolk-isolatie-element
4 SitaMulti isolatie-element compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaMulti met SitaMulti hoogtecompensatie-element en opzetframe in berijdbaar parkeerdek

SitaMulti bestaande uit:
1.1 Afvoerelement
1.2 Schroefflens, moeren, sluitringen en afdichtslabben

2 SitaMulti hoogtecompensatiestuk

SitaMulti opzetframe bestaande uit:
3.1 Steunring
3.2 Opzetstuk
3.3 Eindrooster

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Betonplaten
Beschermestrik
Beschermmat
Afdichting
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaMulti		Artikelnummer
recht (met verticale uitlaat)
	DN 80	400399	Product tonen
	DN 100	400499	Product tonen
	DN 125	400699	Product tonen
	DN 150	400899	Product tonen

SitaMulti

Gravitaire dakkolk

Productkenmerken

Technische tekening

SitaMulti voor ongeventileerde dakconstructies

SitaMulti met SitaMulti opzetframe voor ongeventileerde dakconstructies

SitaMulti met SitaMore overloopelement als noodafvoer voor ongeventileerde dakconstructies

SitaMulti met SitaStandard verhogingselement voor ongeventileerde dakconstructies

SitaMulti met SitaMulti hoogtecompensatie-element en opzetframe in berijdbaar parkeerdek

Toebehoren

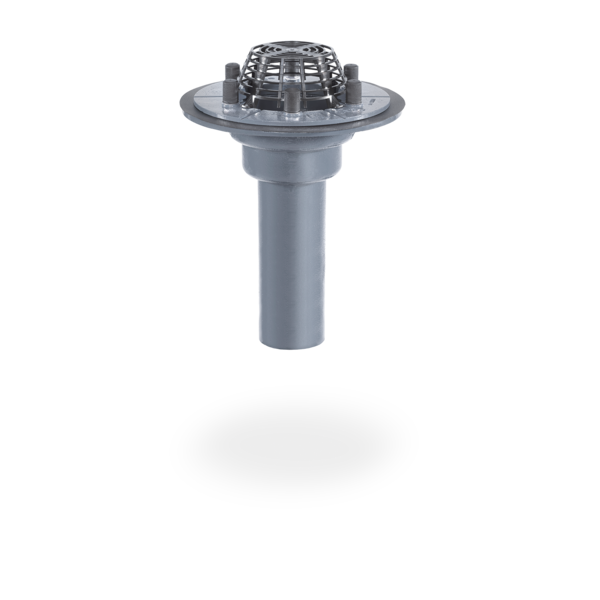

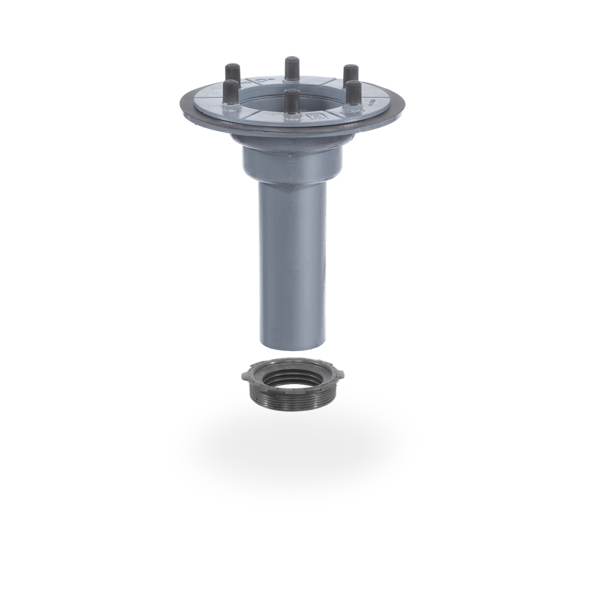

SitaMulti

Schroefflens Verhogingselement

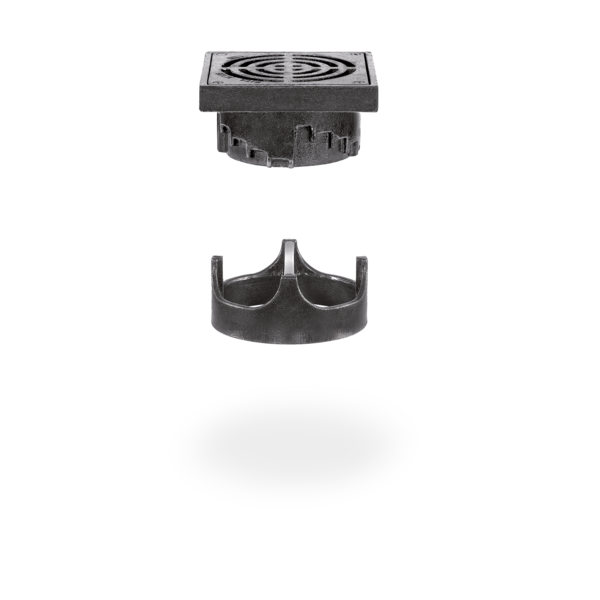

SitaMulti

opzetframe

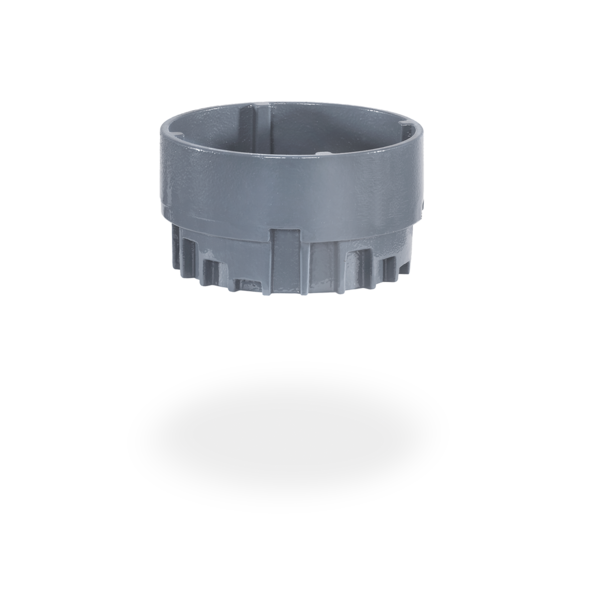

SitaMulti

Hoogtecompensatiestuk

SitaMore

Overloopelement voor SitaStandard / SitaMulti

SitaMore

overloop

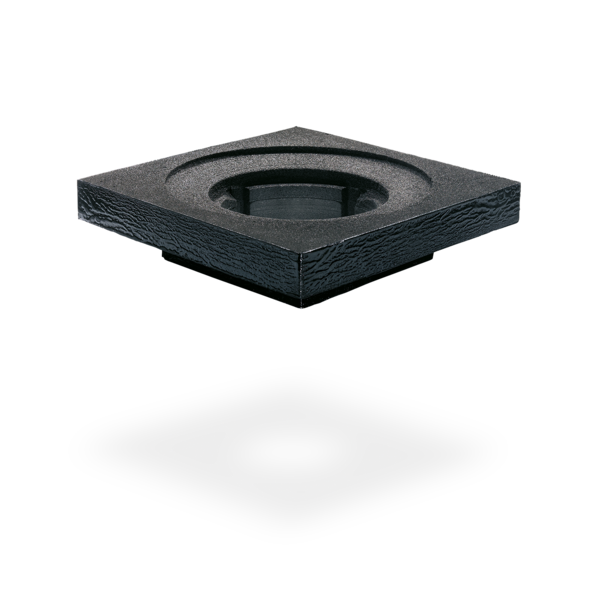

SitaMulti

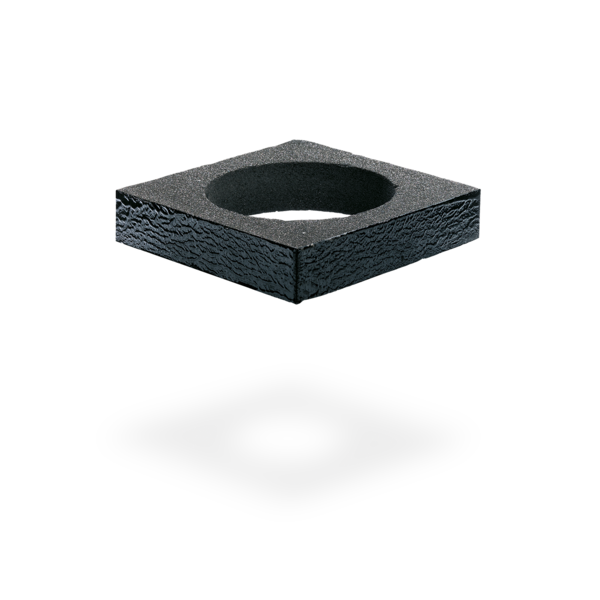

Isolatieblok voor dakkolk

SitaMulti

Compensatiering voor isolatieblok

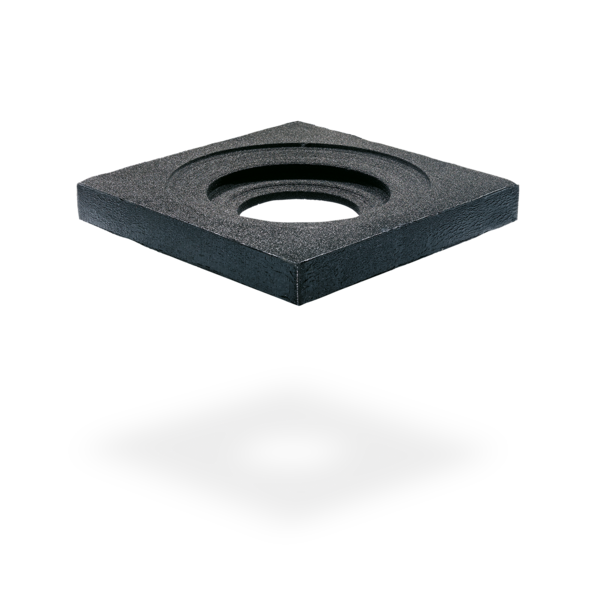

SitaMulti

Isolatieblok voor verhogingselement

SitaMore

versterkingsplaat

SitaMore

Buisverwarmingselement

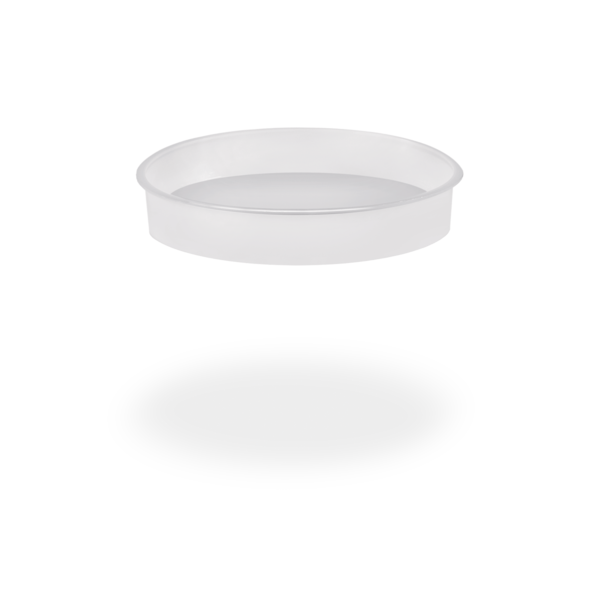

SitaMulti

beschermkap tijdens bouwwerken

SitaMore

Verloopstukkenset

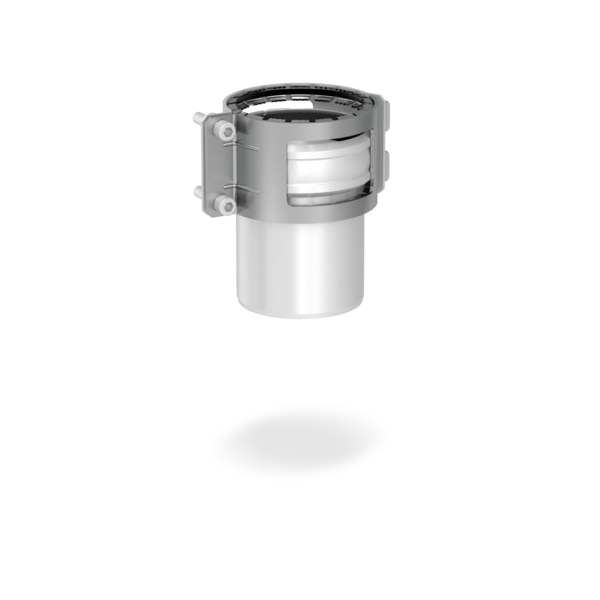

SitaMulti

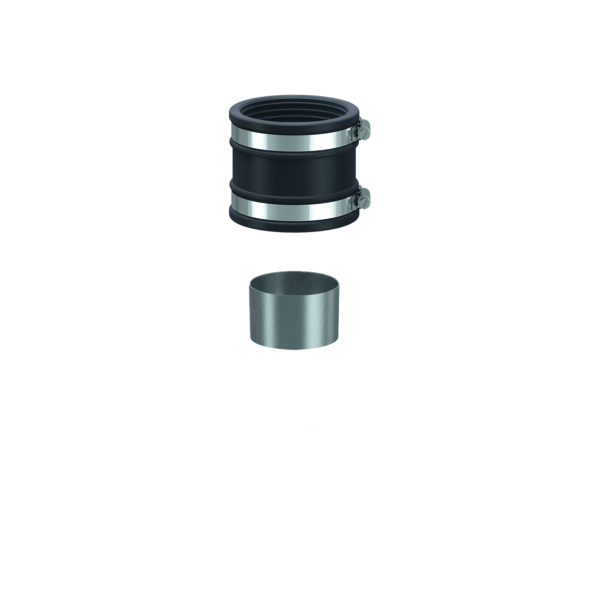

Aansluitset
