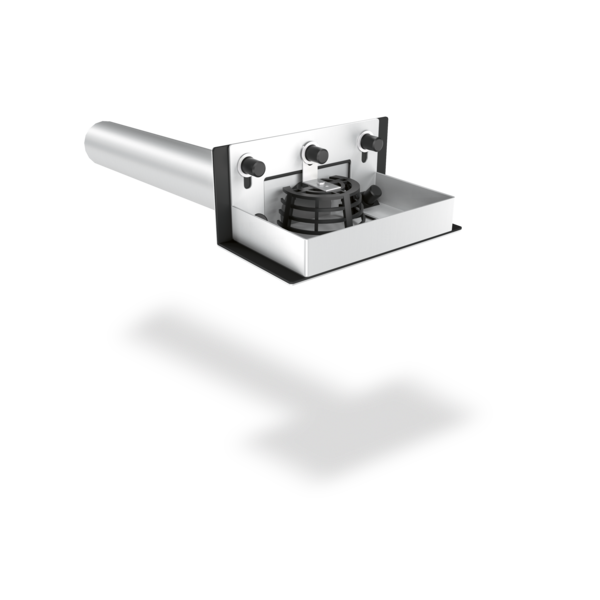

SitaRondo
Avaloir d’acrotère
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

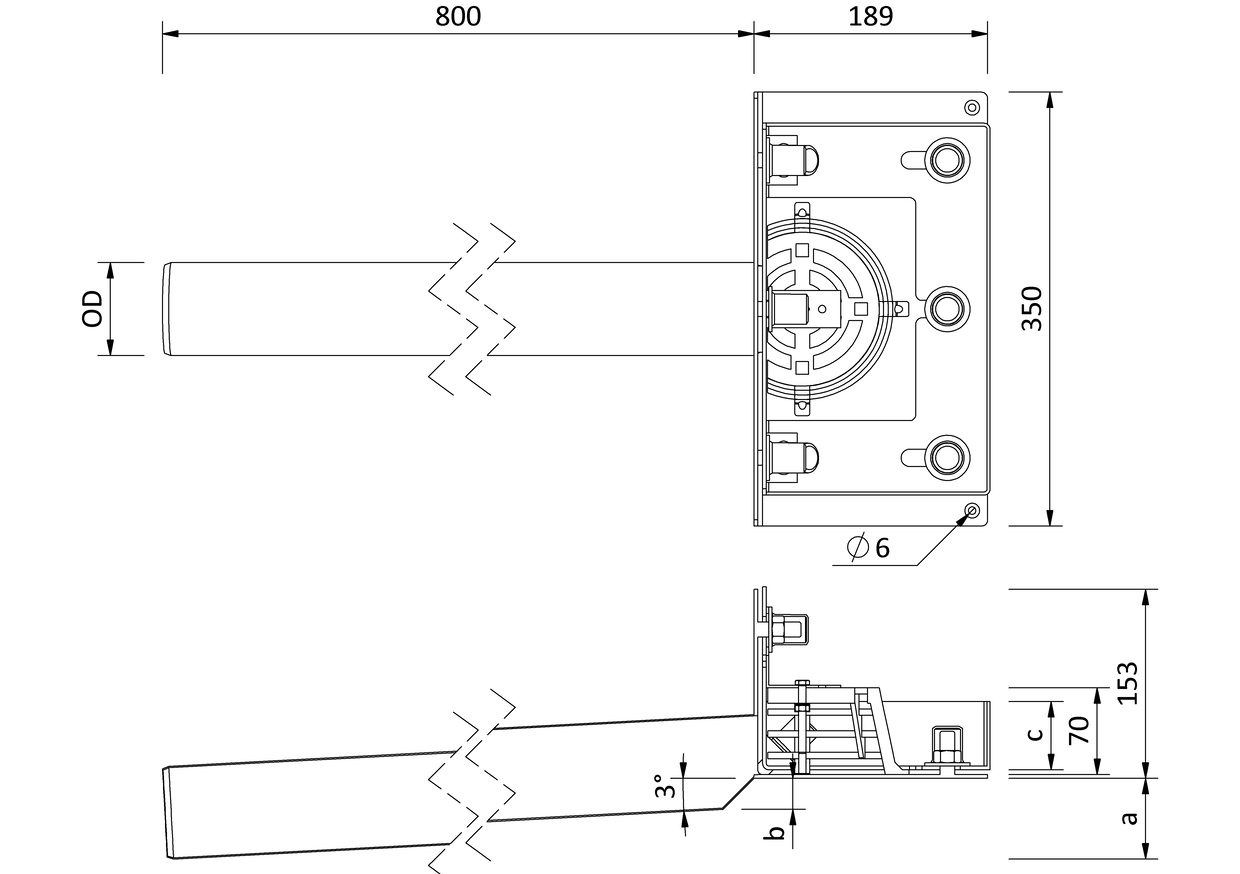

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 110 | 57 | 16 | 100 |
| 50 | 50 | 110 | 57 | 16 | 35 |
| 50 | 50 | 110 | 57 | 16 | 55 |
| 70 | 75 | 135 | 65 | 25 | 100 |
| 70 | 75 | 135 | 65 | 25 | 35 |
| 70 | 75 | 135 | 65 | 25 | 55 |
| 125 | 125 | 185 | 81 | 42 | 35 |
| 125 | 125 | 185 | 81 | 42 | 100 |
| 125 | 125 | 185 | 81 | 42 | 55 |
| 100 | 110 | 170 | 76 | 37 | 55 |
| 100 | 110 | 170 | 76 | 37 | 100 |
| 100 | 110 | 170 | 76 | 37 | 35 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
Sélection d’articles
SitaRondo avec élément de retenue à bride libre, en acier inoxydable, n° de matériau 1.4301, construction à bride à visser, diamètre nominal DN 50, DN 70, DN 100 ou DN 125, longueur du tuyau de rallonge 800 mm, inclinaison des tuyaux de rallonge 3°, élément de retenue à bride libre et deux manchons d'étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Avec boulons filetés M12, rondelles plates, écrous, couvercles de protection et arrêt de gravier. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.8 | 1.5 | 2 | 2.4 | 2.8 | 3.1 | 3.4 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5 | 5.2 | 5.4 | 5.6 | 5.8 | 5.9 |
| DN 125 | 0.8 | 1.6 | 2.3 | 2.8 | 3.3 | 3.7 | 4 | 4.4 | 4.8 | 5.1 | 5.4 | 5.6 | 5.9 | 6.1 | 6.4 | 6.7 | 6.9 | 7.2 | 7.4 | 7.4 |
| DN 50 | 0.5 | 1.1 | 1.2 | 1.3 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| DN 70 | 0.8 | 1.2 | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.1 | 2.2 | 2.3 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
SitaRondo avec élément de retenue à bride libre et SitaDrain Cadre profilé dans une structure non ventilée avec dallage sur lit de gravillons
1 SitaAttika Plaque de recouvrement de façade
2 SitaMore Plaque pare-vapeur flexible
SitaRondo avec élément de retenue à bride libre se compose de :
3.1 SitaRondo
3.2 Vis, rondelles plates et joints
3.3 Élément de retenue à bride libre
4 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
5.1 Grille de visite
5.2 Cadre profilé
2 SitaMore Plaque pare-vapeur flexible
SitaRondo avec élément de retenue à bride libre se compose de :
3.1 SitaRondo
3.2 Vis, rondelles plates et joints
3.3 Élément de retenue à bride libre
4 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
5.1 Grille de visite
5.2 Cadre profilé
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé drainant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
+
