SitaRondo
wpust attykowy
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Wysoka odporność na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

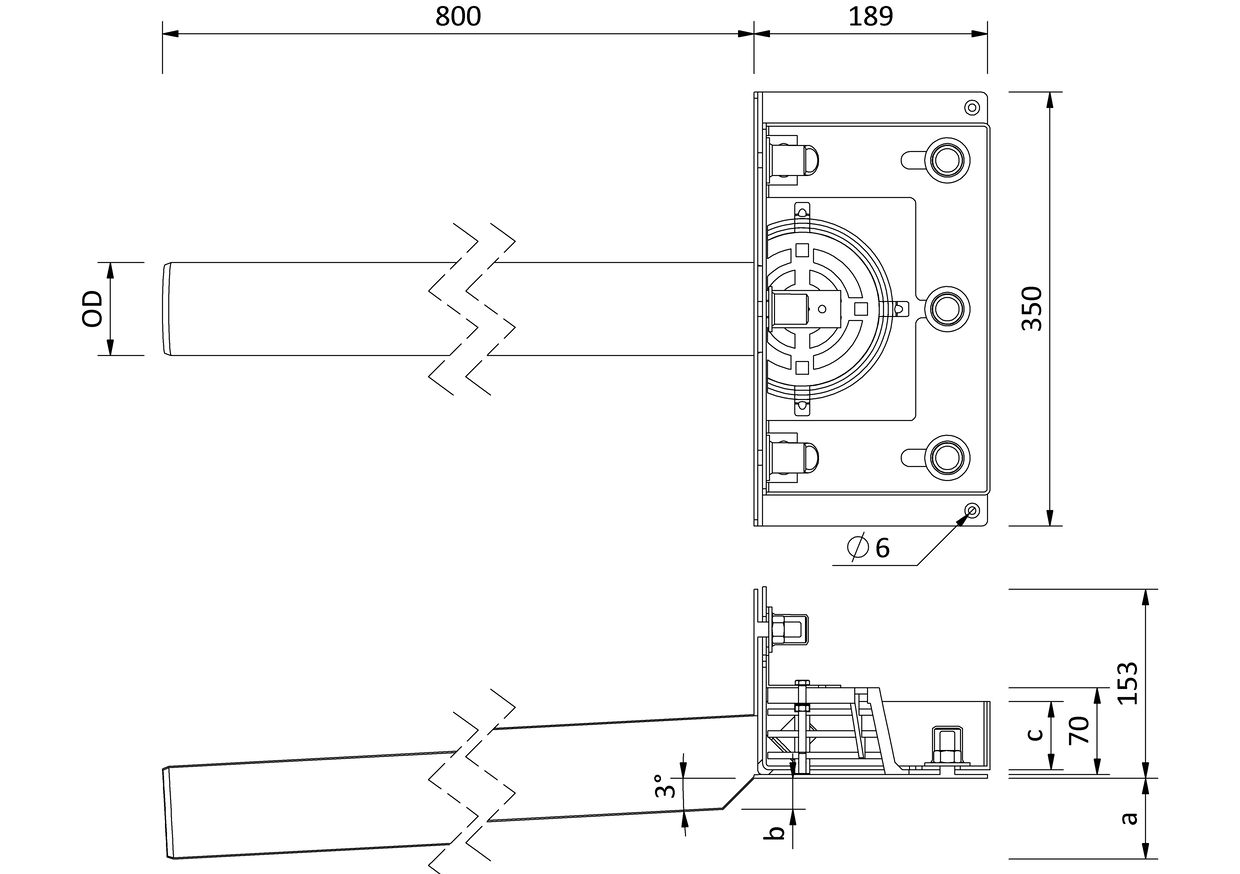

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 110 | 57 | 16 | 100 |
| 50 | 50 | 110 | 57 | 16 | 35 |
| 50 | 50 | 110 | 57 | 16 | 55 |
| 70 | 75 | 135 | 65 | 25 | 100 |
| 70 | 75 | 135 | 65 | 25 | 35 |
| 70 | 75 | 135 | 65 | 25 | 55 |
| 125 | 125 | 185 | 81 | 42 | 35 |
| 125 | 125 | 185 | 81 | 42 | 100 |
| 125 | 125 | 185 | 81 | 42 | 55 |
| 100 | 110 | 170 | 76 | 37 | 55 |
| 100 | 110 | 170 | 76 | 37 | 100 |
| 100 | 110 | 170 | 76 | 37 | 35 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
Wybór artykułu
SitaRondo z zaciskowym kołnierzem spiętrzającym, ze stali nierdzewnej, numer materiału 1.4301, z konstrukcją z kołnierzem śrubowym, o średnicach nominalnych DN 50, DN 70, DN 100 i DN 125, długość króćca 800 mm, nachylenie króćca 3°, z zaciskowym kołnierzem spiętrzającym i dwoma uszczelkami do mechanicznego montażu membran dachowych. Z trzpieniami gwintowanymi M12, podkładkami, nakrętkami, osłonami nakrętek i koszykiem żwirowym. Element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.5 | 1.1 | 1.2 | 1.3 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 70 | 0.8 | 1.2 | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.1 | 2.2 | 2.3 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
| 100 | 0.8 | 1.5 | 2 | 2.4 | 2.8 | 3.1 | 3.4 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5 | 5.2 | 5.4 | 5.6 | 5.8 | 5.9 |
| 125 | 0.8 | 1.6 | 2.3 | 2.8 | 3.3 | 3.7 | 4 | 4.4 | 4.8 | 5.1 | 5.4 | 5.6 | 5.9 | 6.1 | 6.4 | 6.7 | 6.9 | 7.2 | 7.4 | 7.4 |

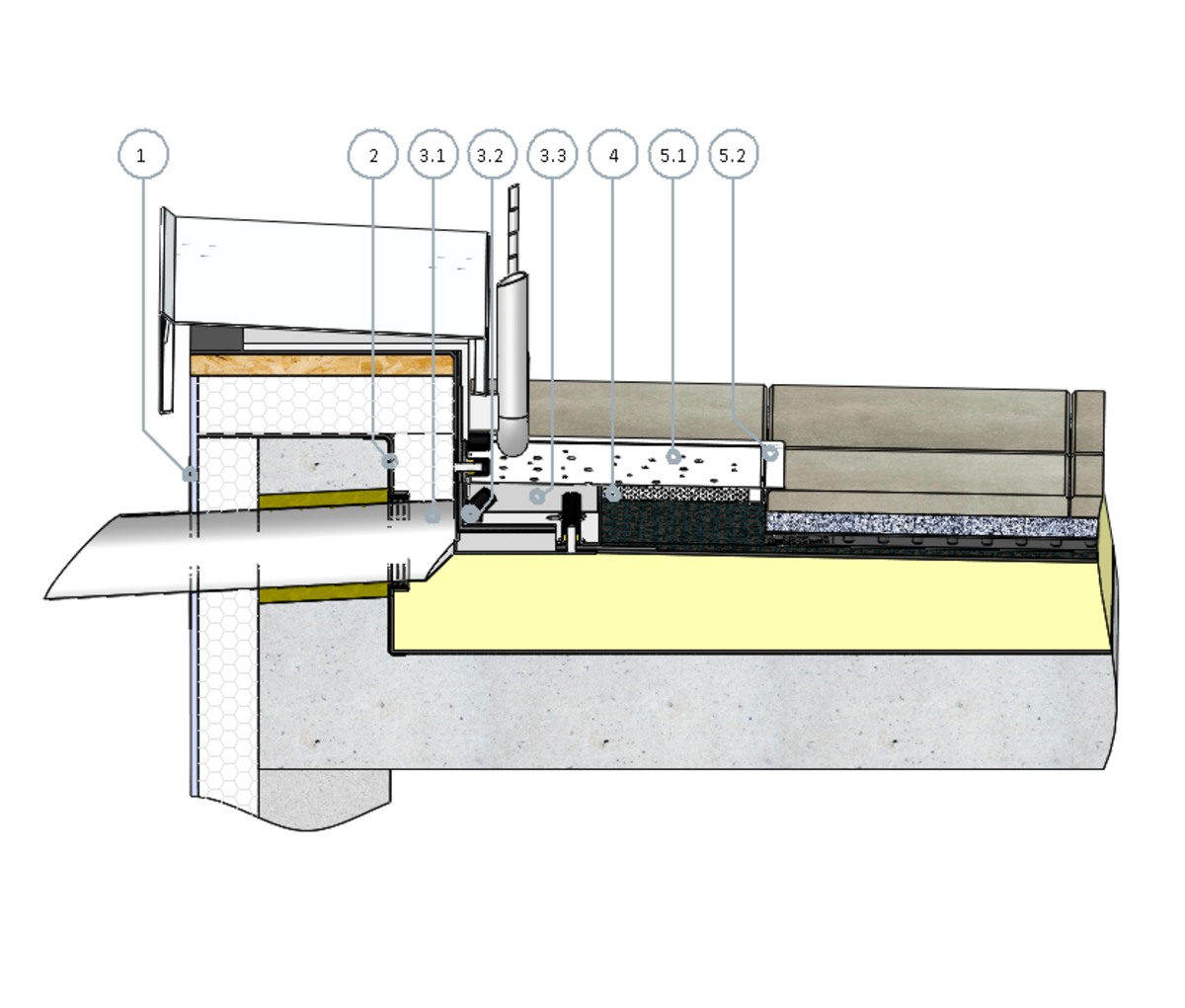

SitaRondo z zaciskowym kołnierzem spiętrzającym i ramą profilu SitaDrain w niewentylowanej konstrukcji dachu z okładziną płytową na podłożu z grysu
1 Maskownica do fasad SitaAttika
2 Płyta paroizolacyjna SitaMore elastyczna
SitaRondo z luźnym kołnierzem spiętrzającym składa się z następujących elementów:
3.1 SitaRondo
3.2 Śruby, podkładki i uszczelki
3.3 Kołnierz zaciskowy
4 Listwa żwirowa SitaDrain®
Rama profilowa SitaDrain® składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Rama profilowa
2 Płyta paroizolacyjna SitaMore elastyczna
SitaRondo z luźnym kołnierzem spiętrzającym składa się z następujących elementów:
3.1 SitaRondo
3.2 Śruby, podkładki i uszczelki
3.3 Kołnierz zaciskowy
4 Listwa żwirowa SitaDrain®
Rama profilowa SitaDrain® składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Rama profilowa
Niewentylowana konstrukcja dachowa z okładziną płytową na podłożu żwirowym zgodnie z aaRdT z:
- płytami
- podłożem z grysu
- włókniną filtracyjną
- drenażem powierzchniowym
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paraizolacją
- konstrukcją dolną
- otworem w attyce z taśmą uszczelniającą
+
