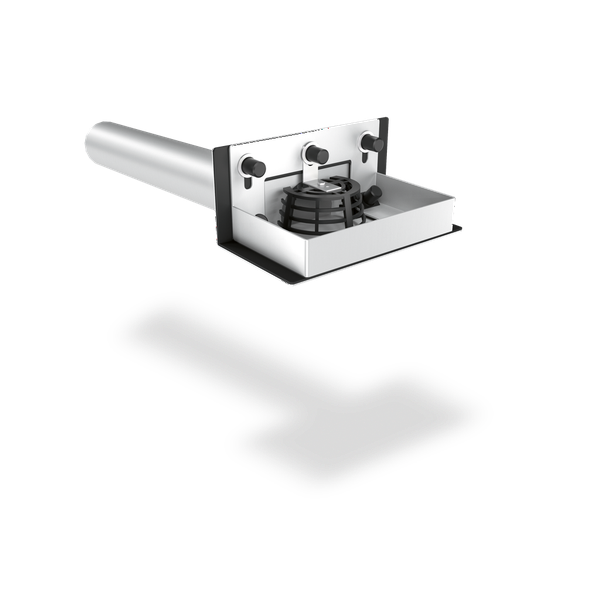

SitaRondo
Attikagully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

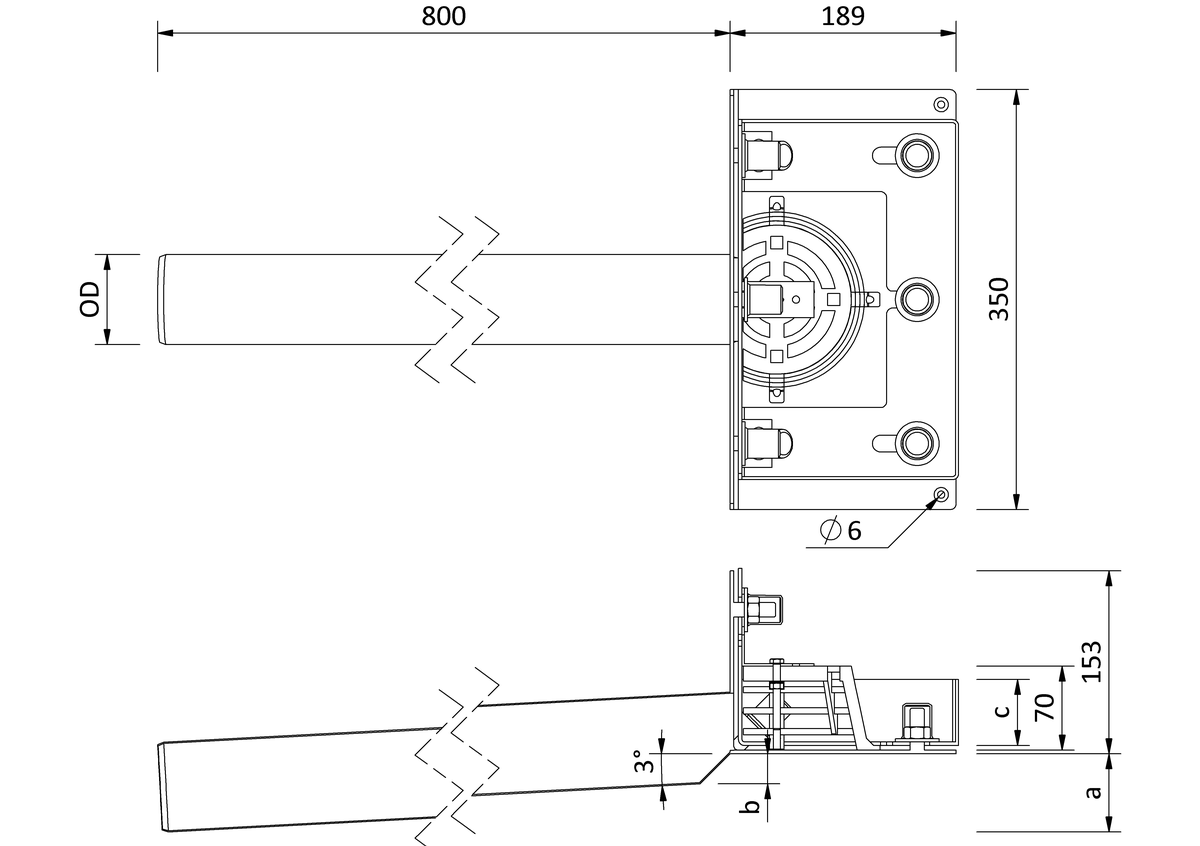

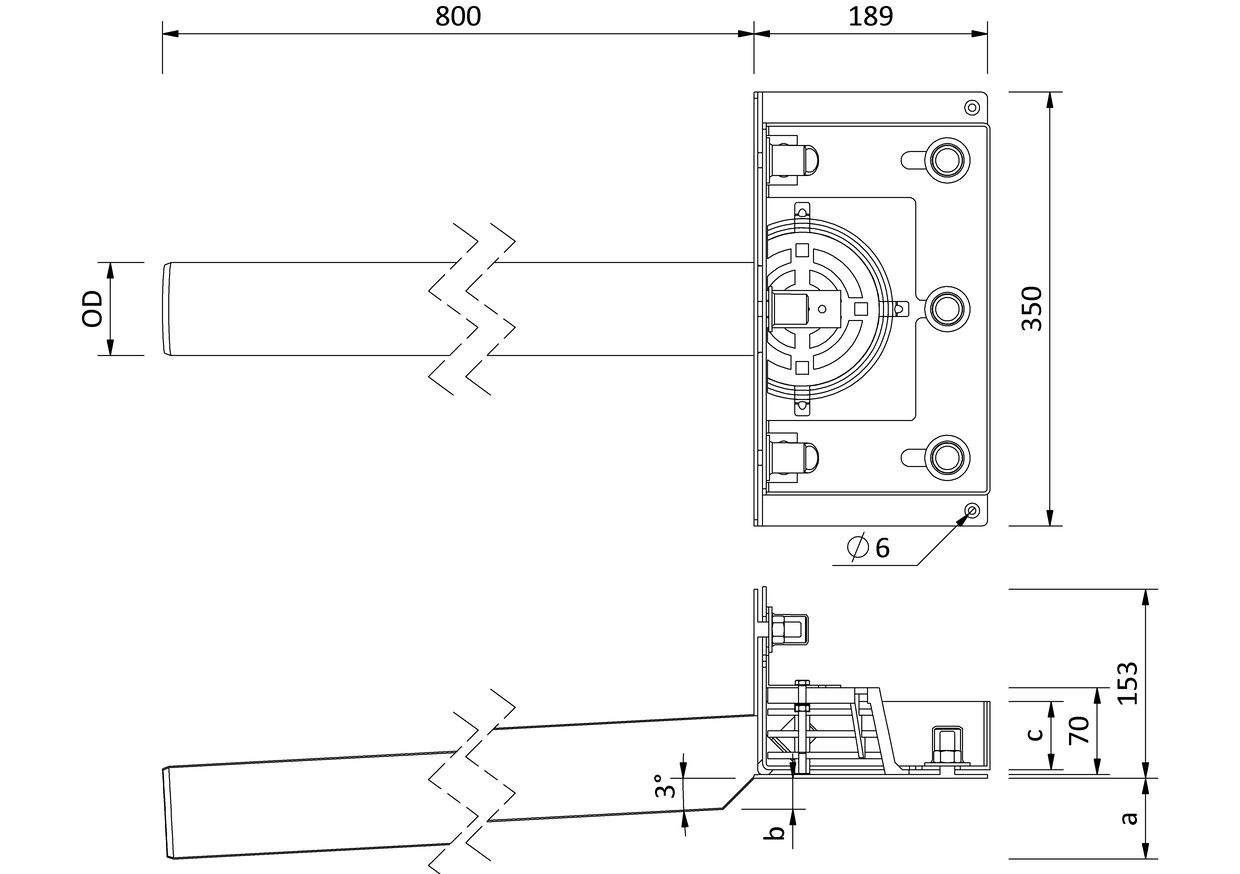

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 125 | 125 | 185 | 81 | 42 | 100 |
| 125 | 125 | 185 | 81 | 42 | 55 |
| 125 | 125 | 185 | 81 | 42 | 35 |
| 70 | 75 | 135 | 65 | 25 | 55 |
| 70 | 75 | 135 | 65 | 25 | 35 |
| 70 | 75 | 135 | 65 | 25 | 100 |
| 50 | 50 | 110 | 57 | 16 | 35 |
| 50 | 50 | 110 | 57 | 16 | 100 |
| 50 | 50 | 110 | 57 | 16 | 55 |
| 100 | 110 | 170 | 77 | 37 | 100 |
| 100 | 110 | 170 | 77 | 37 | 55 |
| 100 | 110 | 170 | 77 | 37 | 35 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
AUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_18202099_de.pdf
PDF TechnischeZeichnung_18203099_de.pdf
PDF TechnischeZeichnung_18221099_de.pdf
PDF TechnischeZeichnung_18222099_de.pdf
PDF TechnischeZeichnung_18223099_de.pdf
PDF TechnischeZeichnung_18241099_de.pdf
PDF TechnischeZeichnung_18242099_de.pdf
PDF TechnischeZeichnung_18243099_de.pdf
PDF TechnischeZeichnung_18261099_de.pdf
PDF TechnischeZeichnung_18262099_de.pdf
PDF TechnischeZeichnung_18263099_de.pdf
DWG TZ_DB_SitaRondo_DN100_mit_Anstaulosflansch_100mm.DWG
DWG TZ_DB_SitaRondo_DN100_mit_Anstaulosflansch_35mm.DWG
DWG TZ_DB_SitaRondo_DN100_mit_Anstaulosflansch_55mm.DWG
DWG TZ_DB_SitaRondo_DN125_mit_Anstaulosflansch_100mm.DWG
DWG TZ_DB_SitaRondo_DN125_mit_Anstaulosflansch_35mm.DWG
DWG TZ_DB_SitaRondo_DN125_mit_Anstaulosflansch_55mm.DWG
DWG TZ_DB_SitaRondo_DN50_mit_Anstaulosflansch_100mm.DWG
DWG TZ_DB_SitaRondo_DN50_mit_Anstaulosflansch_35mm.DWG
DWG TZ_DB_SitaRondo_DN50_mit_Anstaulosflansch_55mm.DWG
DWG TZ_DB_SitaRondo_DN75_mit_Anstaulosflansch_100mm.DWG
DWG TZ_DB_SitaRondo_DN75_mit_Anstaulosflansch_35mm.DWG
DWG TZ_DB_SitaRondo_DN75_mit_Anstaulosflansch_55mm.DWG
Artikelauswahl

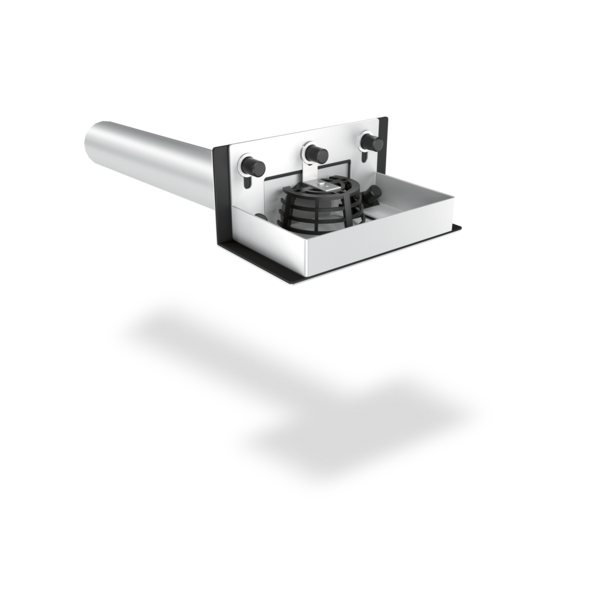

SitaRondo mit Anstau-Losflansch, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, mit Schraubflansch-Konstruktion, in den Nennweiten DN 50, DN 70, DN 100 und DN 125, 800 mm Stutzenlänge, Stutzenneigung 3°, mit Anstau-Losflansch und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Mit Gewindebolzen M12, Unterlegscheiben, Muttern, Schutzkappen und Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.5 | 1.1 | 1.2 | 1.3 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 70 | 0.8 | 1.2 | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.1 | 2.2 | 2.3 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
| 100 | 0.8 | 1.5 | 2 | 2.4 | 2.8 | 3.1 | 3.4 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5 | 5.2 | 5.4 | 5.6 | 5.8 | 5.9 |
| 125 | 0.8 | 1.6 | 2.3 | 2.8 | 3.3 | 3.7 | 4 | 4.4 | 4.8 | 5.1 | 5.4 | 5.6 | 5.9 | 6.1 | 6.4 | 6.7 | 6.9 | 7.2 | 7.4 | 7.4 |

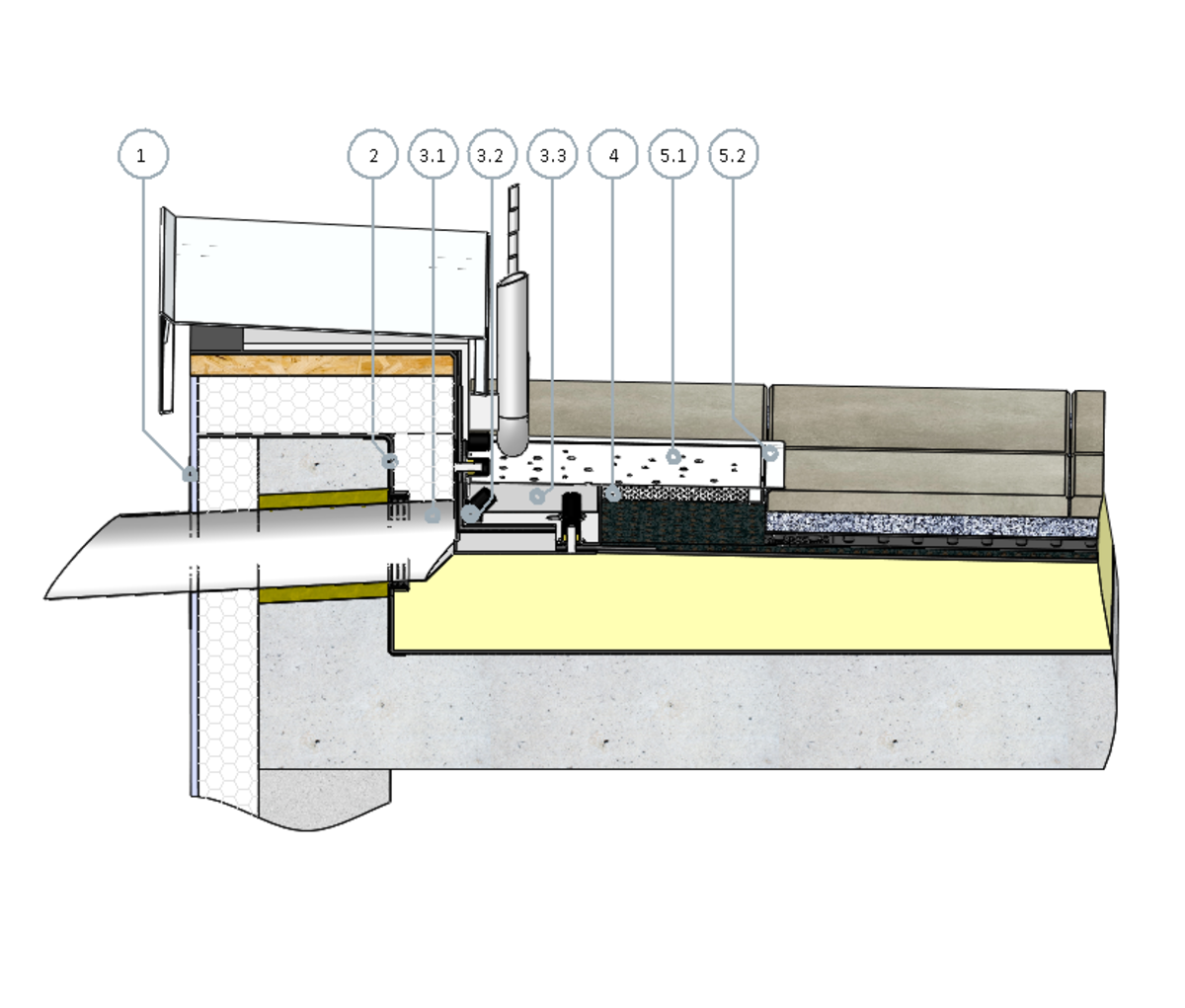

SitaRondo mit Anstaulosflansch und SitaDrain Profilrahmen im nichtbelüfteten Dachaufbau mit Plattenbelag im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dampfsperrplatte flex
SitaRondo mit Anstaulosflansch bestehend aus:
3.1 SitaRondo
3.2 Schrauben, Unterlegscheiben und Dichtungen
3.3 Anstaulosflansch
4 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
5.1 Revisionsrost
5.2 Profilrahmen
2 SitaMore Dampfsperrplatte flex
SitaRondo mit Anstaulosflansch bestehend aus:
3.1 SitaRondo
3.2 Schrauben, Unterlegscheiben und Dichtungen
3.3 Anstaulosflansch
4 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
5.1 Revisionsrost
5.2 Profilrahmen
Nicht belüfteter Dachaufbau nach den aaRdT mit Plattenbelag im Splittbett mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
