Variante

SitaTurbo

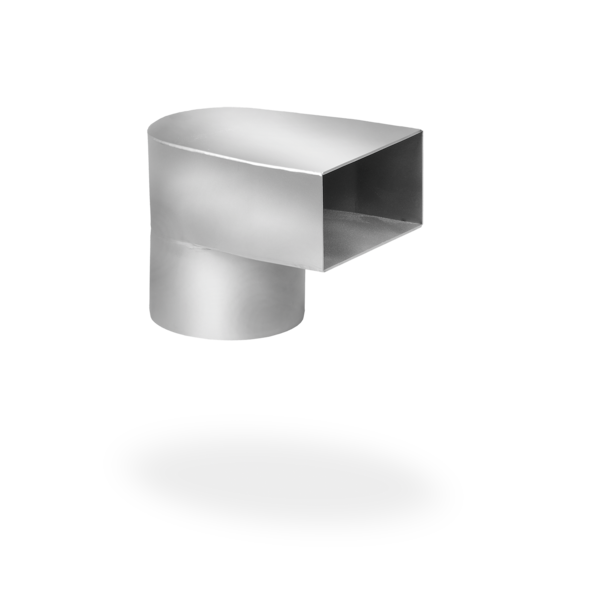

Raccord adaptateur

Caractéristiques

Montage sans outil
Enfichage simple
Sécurité antirefoulement

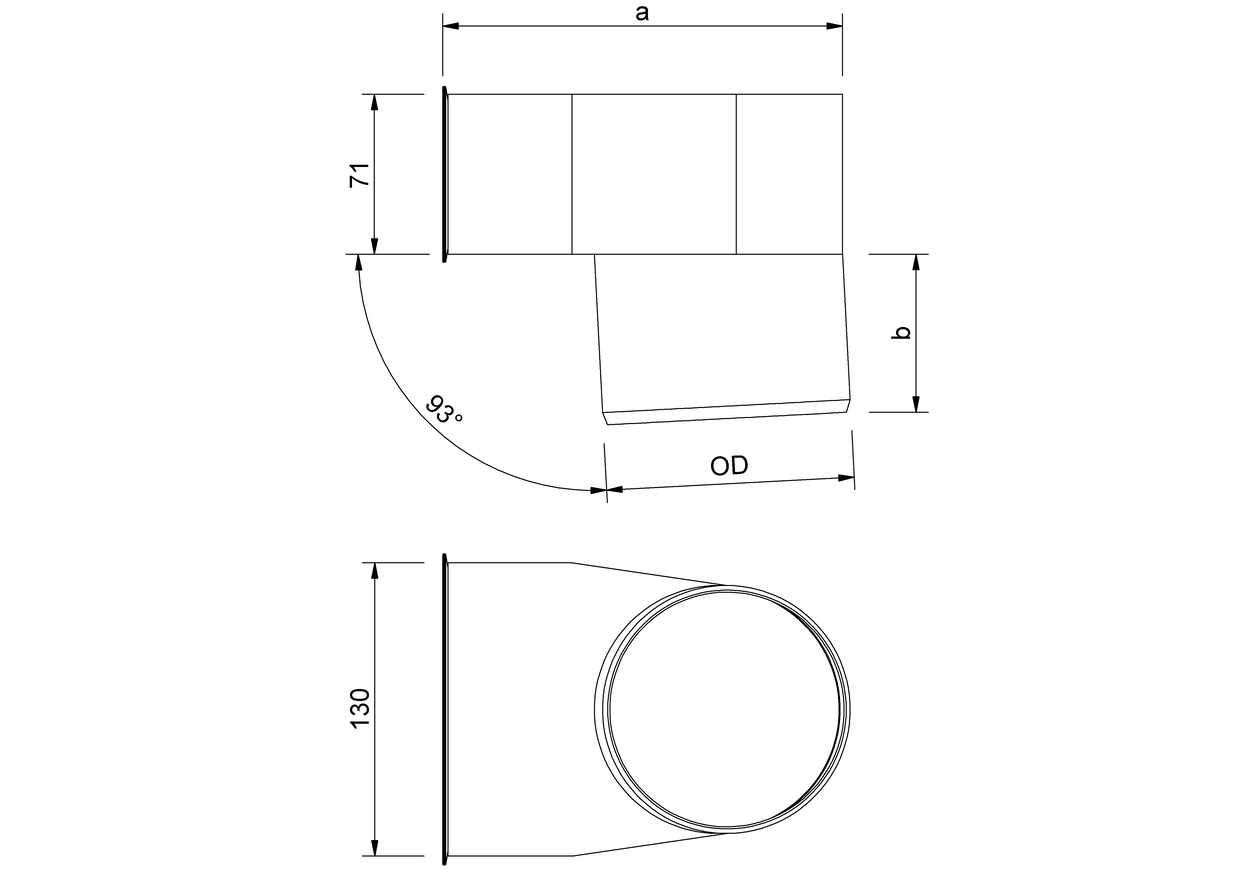

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	a (mm)	b (mm)
100	110	175	70
125	125	190	70
50	50	115	52
70	75	140	58

Texte explicatif

SitaTurbo Raccord adaptateur sur tuyau SitaPipe Acier inoxydable, en acier inoxydable, n° de matériau : 1.4301, pour le raccord de l’avaloir d'acrotère SitaTurbo sur un tuyau SitaPipe Acier inoxydable selon NBN EN 1122-2, en diamètre nominal DN 50, DN 70, DN 100 ou DN 125, avec lubrifiant et bague d'étanchéité. Fourniture et pose selon les règles de l'art.

Débit

Débit selon NBN EN 1253-2 avec descente de 4 mètres in l/s

	Niveau d’eau (mm)
DN	5 mm	10 mm	15 mm	20 mm	25 mm	30 mm	35 mm	40 mm	45 mm	50 mm	55 mm	60 mm	65 mm
50	t4 0,8 l/s	t4 2,1 l/s	t4 3,4 l/s	t4 4,6 l/s	t4 5,7 l/s	t4 6,5 l/s	t4 7,6 l/s	t4 8,3 l/s	t4 8,5 l/s	t4 8,7 l/s	t4 8,8 l/s	t4 9 l/s	-
70	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,5 l/s	t4 5,6 l/s	t4 7,3 l/s	t4 8,9 l/s	t4 10,9 l/s	t4 12,8 l/s	t4 14,9 l/s	t4 17 l/s	t4 18,7 l/s	t4 20,3 l/s
100	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,4 l/s	t4 5,4 l/s	t4 7,1 l/s	t4 8,7 l/s	t4 10,7 l/s	t4 12,7 l/s	t4 15 l/s	t4 17,2 l/s	t4 19,9 l/s	t4 22,6 l/s
125	t3 0,7 l/s	t3 2 l/s	t3 3,2 l/s	t3 4,3 l/s	t3 5,4 l/s	t3 6,9 l/s	t3 8,3 l/s	t3 10,4 l/s	t3 12,5 l/s	t3 14,8 l/s	t3 17,1 l/s	t3 19,6 l/s	t3 22 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaTurbo			N° d'article
Raccord adaptateur sur SitaPipe Acier inoxydable Tuyau
	sur SitaPipe Acier inoxydable Tuyau DN 50	SitaTurbo, SitaTurbo Toiture inversée	189101	Voir le produit
	sur SitaPipe Acier inoxydable Tuyau DN 70	SitaTurbo, SitaTurbo Toiture inversée	189103	Voir le produit
	sur SitaPipe Acier inoxydable Tuyau DN 100	SitaTurbo, SitaTurbo Toiture inversée	189105	Voir le produit
	sur SitaPipe Acier inoxydable Tuyau DN 125	SitaTurbo, SitaTurbo Toiture inversée	189107	Voir le produit
