Variante

SitaTurbo

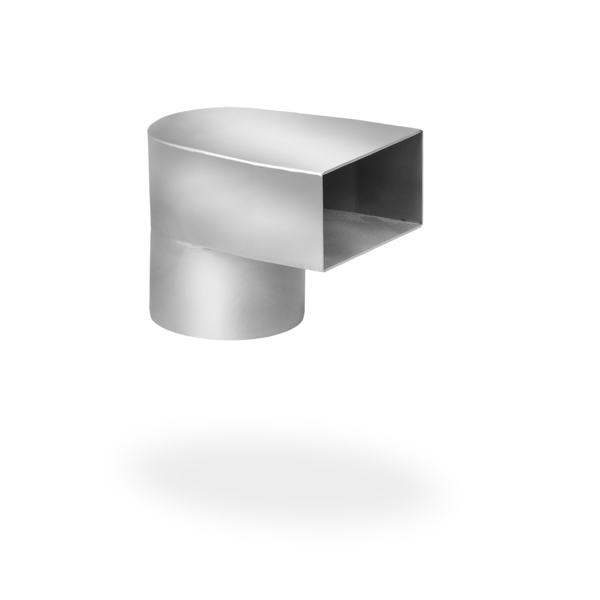

Overgangsstuk

Productkenmerken

Montage zonder gereedschap
Eenvoudig aan te brengen opsteekelement
Beveiligd tegen terugstuwing

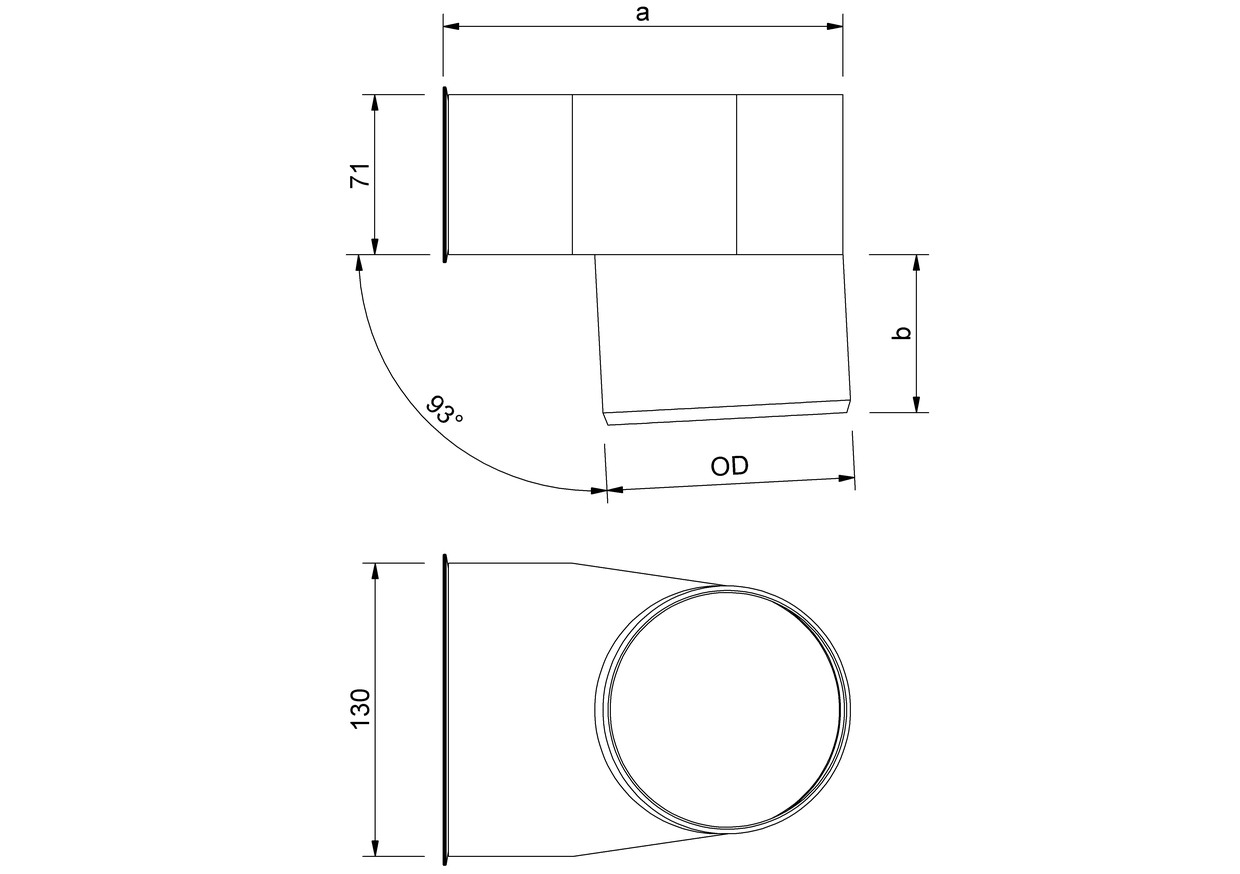

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	b (mm)
100	110	175	70
125	125	190	70
50	50	115	52
70	75	140	58

Prestatiebeschrijving

SitaTurbo overgangsstuk naar SitaPipe afvoerbuis, van roestvrij staal (materiaalnummer: 1.4301). Verloopkoppeling tussen SitaTurbo dakvlakkolk en SitaPipe roestvrij stalen buis conform NEN EN 1122-2. Nominale diameter DN 50, DN 70, DN 100 en DN 125. Inclusief smeermiddel en afdichtring. Geleverd en deskundig ingebouwd.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s

	Waterstand (mm)
DN	5 mm	10 mm	15 mm	20 mm	25 mm	30 mm	35 mm	40 mm	45 mm	50 mm	55 mm	60 mm	65 mm
50	t4 0,8 l/s	t4 2,1 l/s	t4 3,4 l/s	t4 4,6 l/s	t4 5,7 l/s	t4 6,5 l/s	t4 7,6 l/s	t4 8,3 l/s	t4 8,5 l/s	t4 8,7 l/s	t4 8,8 l/s	t4 9 l/s	-
70	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,5 l/s	t4 5,6 l/s	t4 7,3 l/s	t4 8,9 l/s	t4 10,9 l/s	t4 12,8 l/s	t4 14,9 l/s	t4 17 l/s	t4 18,7 l/s	t4 20,3 l/s
100	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,4 l/s	t4 5,4 l/s	t4 7,1 l/s	t4 8,7 l/s	t4 10,7 l/s	t4 12,7 l/s	t4 15 l/s	t4 17,2 l/s	t4 19,9 l/s	t4 22,6 l/s
125	t3 0,7 l/s	t3 2 l/s	t3 3,2 l/s	t3 4,3 l/s	t3 5,4 l/s	t3 6,9 l/s	t3 8,3 l/s	t3 10,4 l/s	t3 12,5 l/s	t3 14,8 l/s	t3 17,1 l/s	t3 19,6 l/s	t3 22 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTurbo			Artikelnummer
Overgangsstuk op SitaPipe rvs afvoerbuis
	naar SitaPipe roestvrijstalen afvoerbuis DN 50	SitaTurbo, SitaTurbo voor omkeerdaken	189101	Product tonen
	naar SitaPipe roestvrijstalen afvoerbuis DN 70	SitaTurbo, SitaTurbo voor omkeerdaken	189103	Product tonen
	naar SitaPipe roestvrijstalen afvoerbuis DN 100	SitaTurbo, SitaTurbo voor omkeerdaken	189105	Product tonen
	naar SitaPipe roestvrijstalen afvoerbuis DN 125	SitaTurbo, SitaTurbo voor omkeerdaken	189107	Product tonen
