Вариант

SitaTurbo

Переходник

Свойства

Монтаж без инструментов
Простое насаживание
Защита от обратного подпора

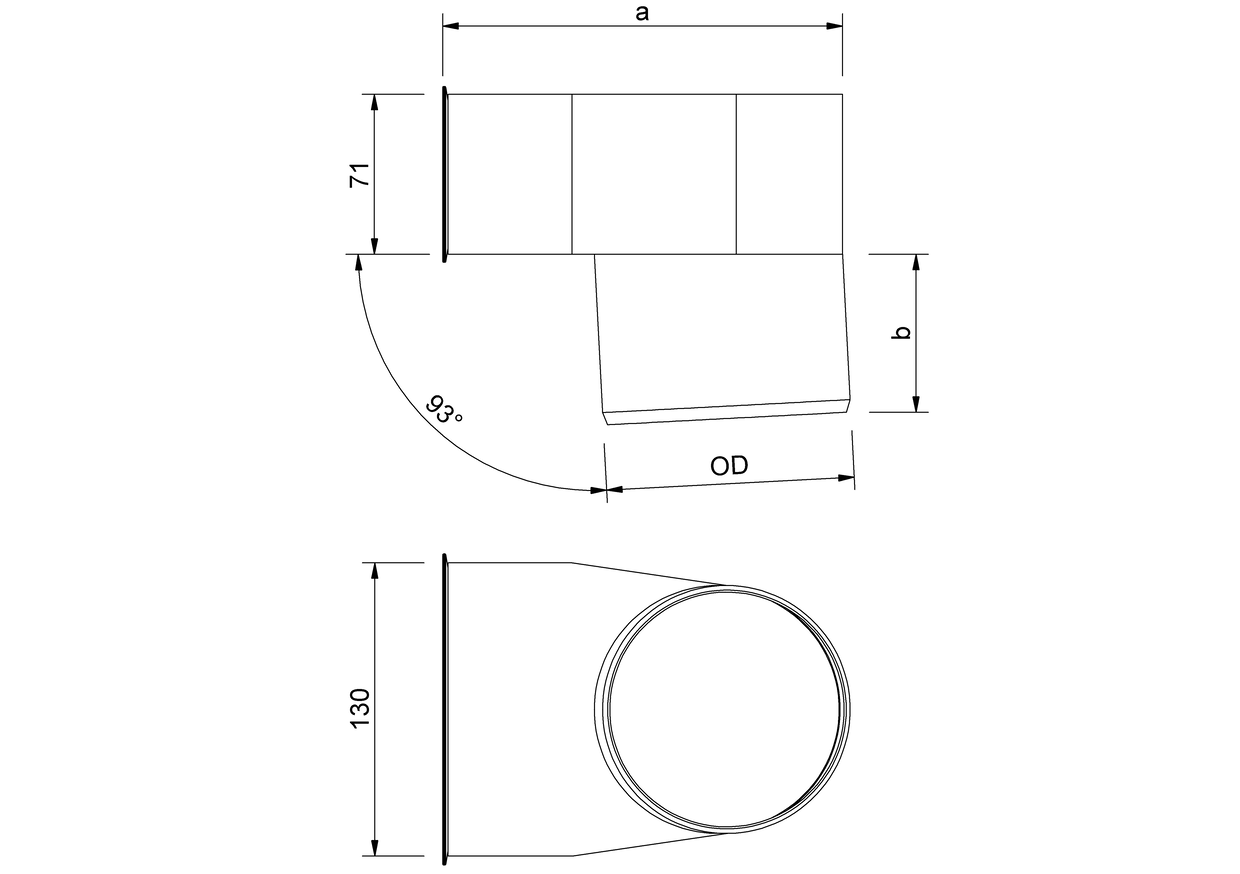

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	a (мм)	b (мм)
100	110	175	70
125	125	190	70
50	50	115	52
70	75	140	58

Описание услуги

Переходник SitaTurbo на трубу SitaPipe из высококачественной нержавеющей стали, номер материала: 1.4301, для перехода с парапетной воронки SitaTurbo на трубу SitaPipe из высококачественной нержавеющей стали, согласно DIN EN 1122-2, с номинальными диаметрами DN 50, DN 70, DN 100 и DN 125, со смазкой и уплотнительным кольцом. Поставка и квалифицированный монтаж.

Пропускная способность

Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s

	Высота подпора воды (мм)
DN	5 мм	10 мм	15 мм	20 мм	25 мм	30 мм	35 мм	40 мм	45 мм	50 мм	55 мм	60 мм	65 мм
50	t4 0,8 l/s	t4 2,1 l/s	t4 3,4 l/s	t4 4,6 l/s	t4 5,7 l/s	t4 6,5 l/s	t4 7,6 l/s	t4 8,3 l/s	t4 8,5 l/s	t4 8,7 l/s	t4 8,8 l/s	t4 9 l/s	-
70	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,5 l/s	t4 5,6 l/s	t4 7,3 l/s	t4 8,9 l/s	t4 10,9 l/s	t4 12,8 l/s	t4 14,9 l/s	t4 17 l/s	t4 18,7 l/s	t4 20,3 l/s
100	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,4 l/s	t4 5,4 l/s	t4 7,1 l/s	t4 8,7 l/s	t4 10,7 l/s	t4 12,7 l/s	t4 15 l/s	t4 17,2 l/s	t4 19,9 l/s	t4 22,6 l/s
125	t3 0,7 l/s	t3 2 l/s	t3 3,2 l/s	t3 4,3 l/s	t3 5,4 l/s	t3 6,9 l/s	t3 8,3 l/s	t3 10,4 l/s	t3 12,5 l/s	t3 14,8 l/s	t3 17,1 l/s	t3 19,6 l/s	t3 22 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Выбор товара

SitaTurbo			Арт. №
Переходник на трубе SitaPipe из высококачественной нержавеющей стали
	на трубе из высококачественной нержавеющей стали SitaPipe DN 50	SitaTurbo, SitaTurbo для инверсионной кровли	189101	Посмотреть продукт
	на трубе из высококачественной нержавеющей стали SitaPipe DN 70	SitaTurbo, SitaTurbo для инверсионной кровли	189103	Посмотреть продукт
	на трубе из высококачественной нержавеющей стали SitaPipe DN 100	SitaTurbo, SitaTurbo для инверсионной кровли	189105	Посмотреть продукт
	на трубе из высококачественной нержавеющей стали SitaPipe DN 125	SitaTurbo, SitaTurbo для инверсионной кровли	189107	Посмотреть продукт
