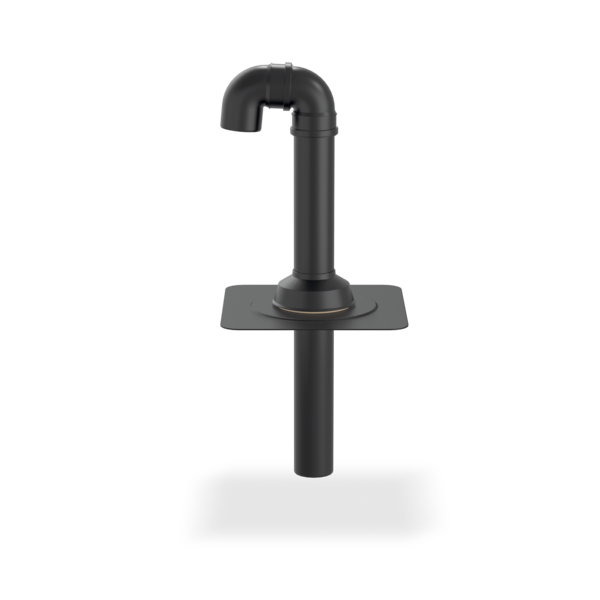

SitaVent Passage de conduite
passage de conduite
- Produits
SitaVent Passage de conduite
passage de conduite
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Sécurité antirefoulement pour colonne d'eau jusqu'à 2 m

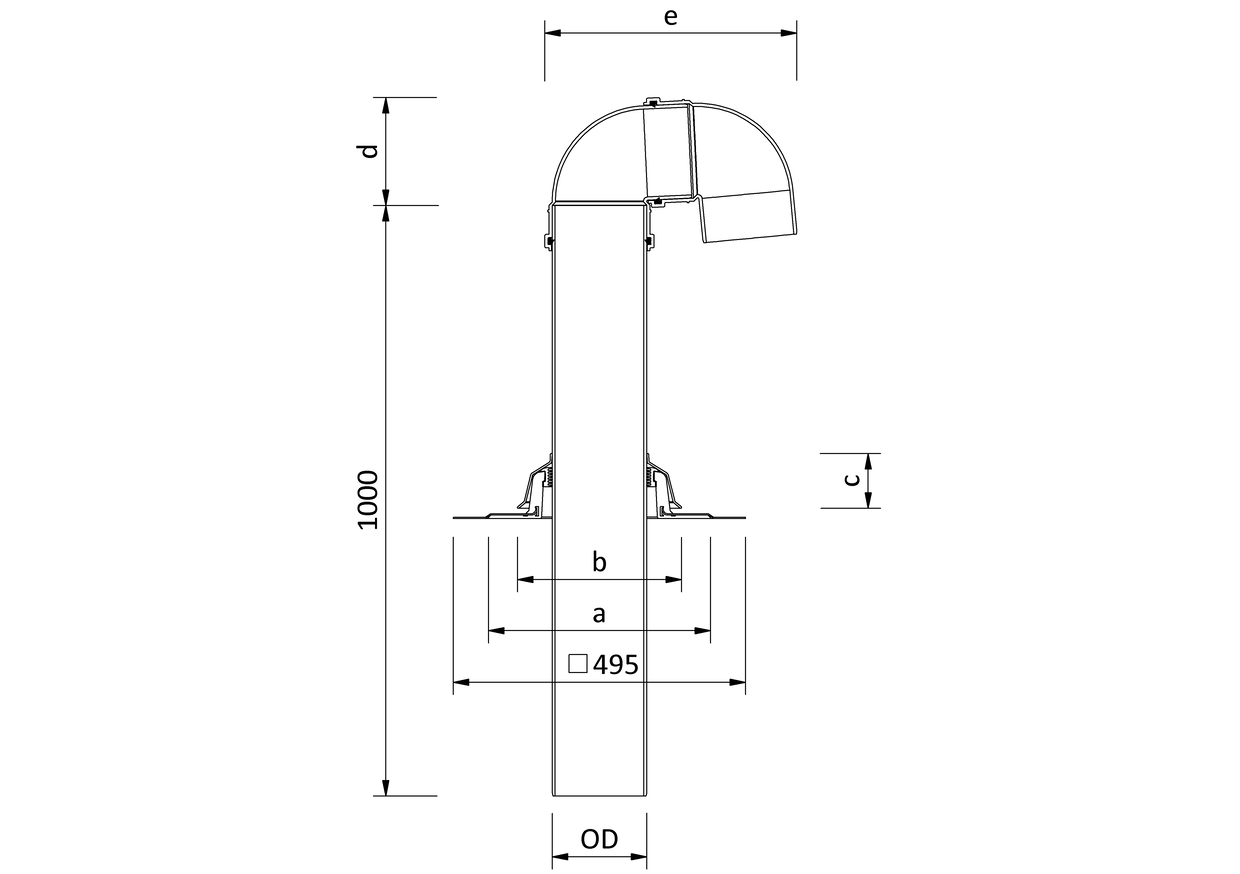

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|---|---|
| 100 | 110 | 170 | 340 | 228 | 90 | 138 | 314 |
| 150 | 160 | 220 | 376 | 278 | 93 | 183 | 427 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaVent Passage de conduite, en polyuréthane, diamètre nominal DN 100 ou DN 150. Avec manchon de raccordement adapté intégré fixe (495 x 495 mm), adapté à l’étanchéité de la toiture. Complet avec bague d'étanchéité à sept lèvres, lubrifiant, deux coudes 87,3° amovibles en polypropylène et déflecteur en polyamide. Fourniture et pose selon les règles de l'art.
SitaVent Passage de conduite dans une toiture non ventilée
SitaVent Passage de conduite se compose de :
1.1 Plaque de base
1.2 Déflecteur de pluie
1.3 Bague d’étanchéité
1.4 Tuyau de raccordement
1.5 Coude profilé
2 SitaVent Couvercle de pare-vapeur
3 SitaMore Tôle de renfort
SitaVent Plaque de base se compose de :
4.1 Plaque de base
4.2 Bague d’étanchéité
1.1 Plaque de base
1.2 Déflecteur de pluie
1.3 Bague d’étanchéité
1.4 Tuyau de raccordement
1.5 Coude profilé
2 SitaVent Couvercle de pare-vapeur
3 SitaMore Tôle de renfort
SitaVent Plaque de base se compose de :
4.1 Plaque de base
4.2 Bague d’étanchéité
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaVent Passage de conduite dans toiture inversée avec végétalisation de toiture
SitaVent Passage de conduite se compose de :
1.1 Plaque de base avec manchon de raccordement adapté
1.2 Déflecteur de pluie
1.3 Bague d’étanchéité
1.4 Tuyau de raccordement
1.5 Coude profilé
2 SitaVent Couvercle de pare-vapeur
SitaVent Plaque de base se compose de :
3.1 Plaque de base avec manchon de raccordement adapté
3.2 Bague d’étanchéité
1.1 Plaque de base avec manchon de raccordement adapté
1.2 Déflecteur de pluie
1.3 Bague d’étanchéité
1.4 Tuyau de raccordement
1.5 Coude profilé
2 SitaVent Couvercle de pare-vapeur
SitaVent Plaque de base se compose de :
3.1 Plaque de base avec manchon de raccordement adapté
3.2 Bague d’étanchéité
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Non-tissé filtrant
- Drainage
- Couche de séparation drainante
- Isolation thermique XPS
- Étanchéité
- Élément porteur
