SitaVent Przepust systemowy
przepust systemowy
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Zabezpieczenie przed spiętrzaniem do 2 m słupa wody

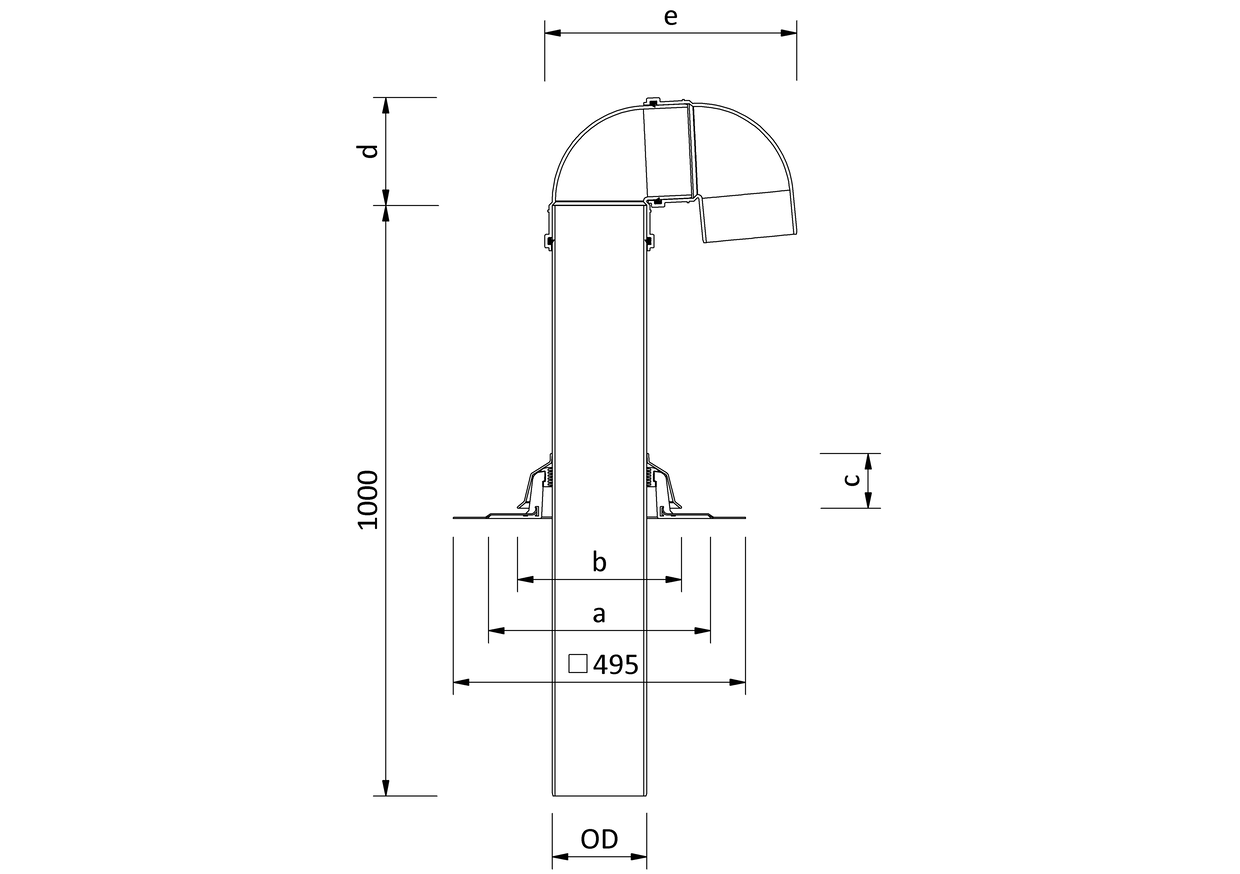

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|---|---|
| 100 | 110 | 170 | 340 | 228 | 90 | 138 | 314 |
| 150 | 160 | 220 | 376 | 278 | 93 | 183 | 427 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten

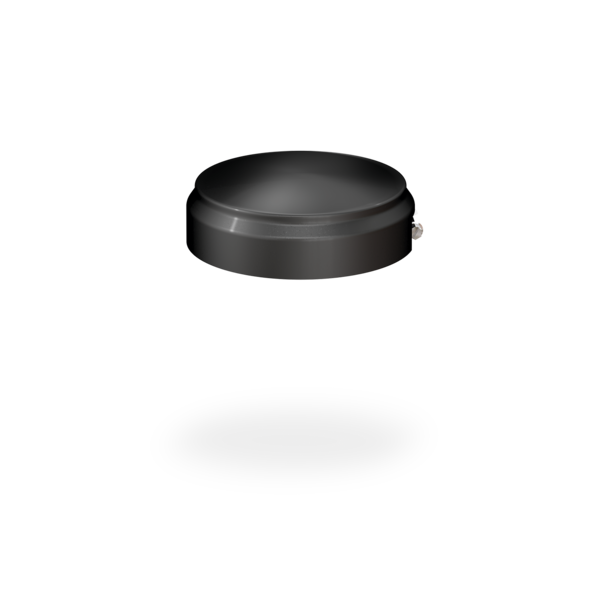

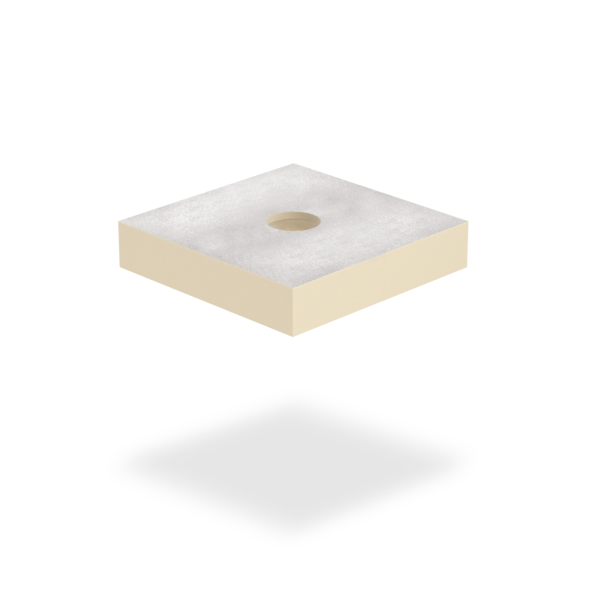

Wybór artykułu

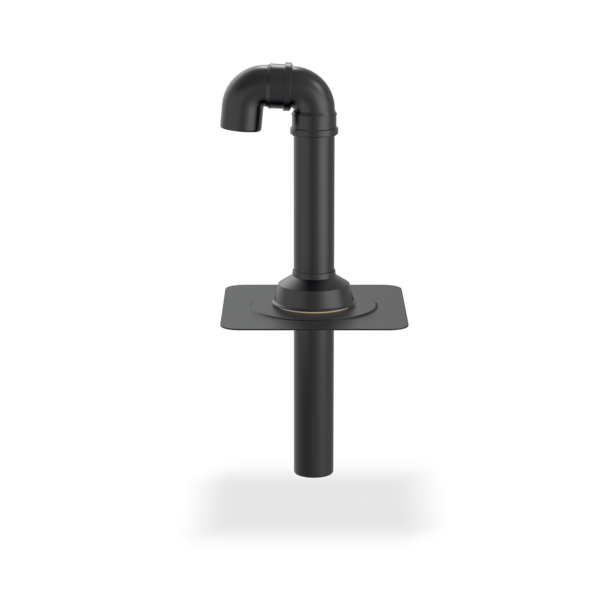

SitaVent Przepust systemowy z poliuretanu o średnicy nominalnej DN 100 lub DN 150. Z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym (495 × 495 mm), dopasowanym do izolacji dachu. W zestawie siedmiowargowy pierścień uszczelniający, środek smarujący, z dwoma zdejmowanymi kolanami 87,3° z propylenu i kołpakiem ochronnym z poliamidu, element dostarczany gotowy do montażu.

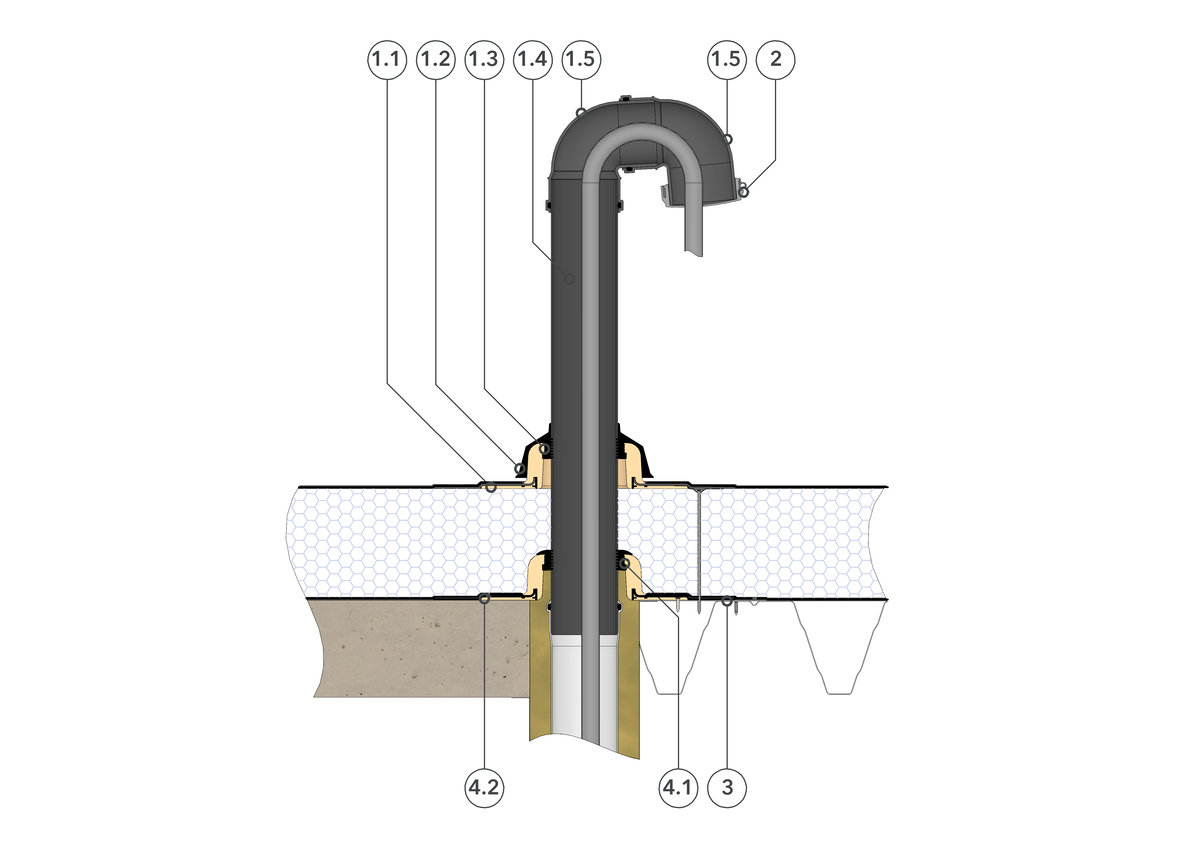

SitaVent Przepust systemowy w niewentylowanej konstrukcji dachowej
SitaVent Przepust systemowy składa się z następujących elementów:
1.1 Płyta główna
1.2 Kołpak ochronny dolny
1.3 Pierścień uszczelniający

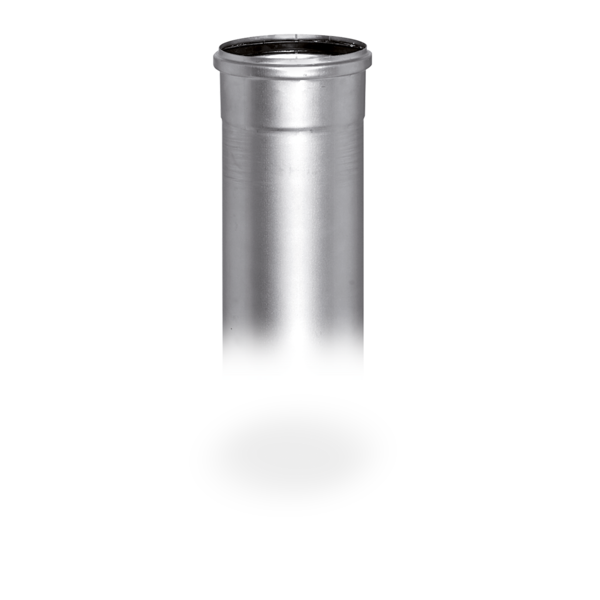

1.4 Rura przyłączeniowa
1.5 Kolano
2 Klapa odcinająca parę SitaVent
3 Blacha wzmacniająca SitaMore

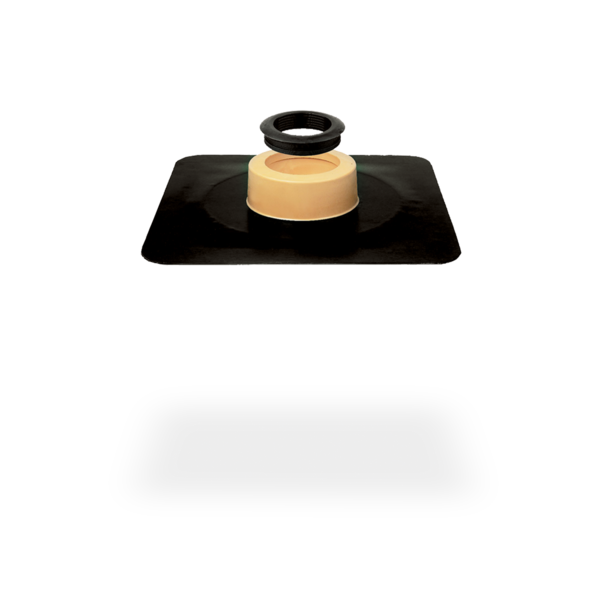

Płyta główna SitaVent składa się z następujących elementów:
4.1 Płyta główna
4.2 Pierścień uszczelniający
1.1 Płyta główna
1.2 Kołpak ochronny dolny
1.3 Pierścień uszczelniający
1.4 Rura przyłączeniowa
1.5 Kolano
2 Klapa odcinająca parę SitaVent
3 Blacha wzmacniająca SitaMore
Płyta główna SitaVent składa się z następujących elementów:
4.1 Płyta główna
4.2 Pierścień uszczelniający
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

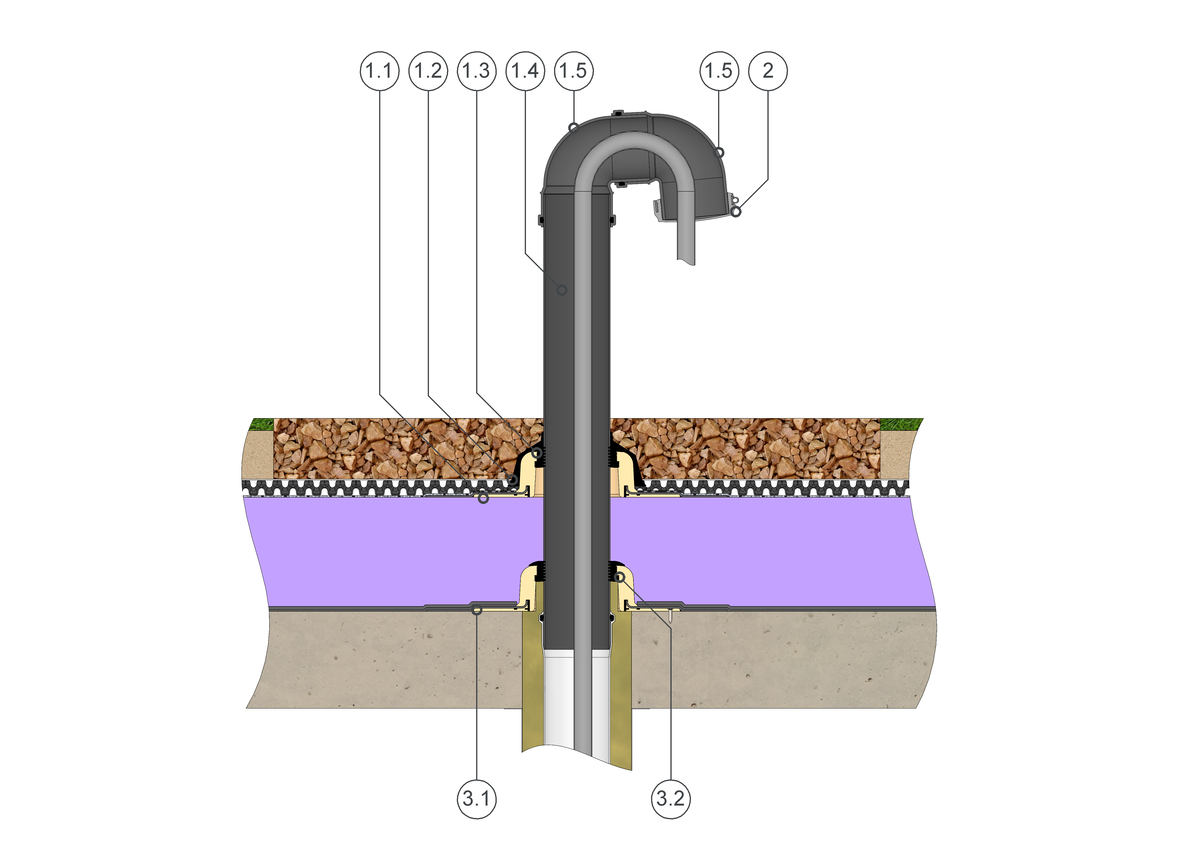

Przepust rurowy SitaVent w stropodachu odwróconym z zazielenieniem dachu
SitaVent Przepust systemowy składa się z następujących elementów:
1.1 Płyta bazowa z wybranym kołnierzem przyłączeniowym
1.2 Kołpak ochronny dolny
1.3 Pierścień uszczelniający
1.4 Rura przyłączeniowa
1.5 Kolano
2 Klapa odcinająca parę SitaVent
Płyta główna SitaVent składa się z następujących elementów:
3.1 Płyta główna z kołnierzem przyłączeniowym do wyboru
3.2 Pierścień uszczelniający
1.1 Płyta bazowa z wybranym kołnierzem przyłączeniowym
1.2 Kołpak ochronny dolny
1.3 Pierścień uszczelniający
1.4 Rura przyłączeniowa
1.5 Kolano
2 Klapa odcinająca parę SitaVent
Płyta główna SitaVent składa się z następujących elementów:
3.1 Płyta główna z kołnierzem przyłączeniowym do wyboru
3.2 Pierścień uszczelniający
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- zielenią na dachu zgodnie z dostawcą systemu
- włókniną filtracyjną
- Odwadnianie
- warstwą oddzielającą odprowadzającą wodę
- izolacją termiczną XPS
- uszczelnieniem
- konstrukcją dolną
