SitaVent Ventilation spéciale rénovation
Ventilation
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Sécurité antirefoulement pour colonne d'eau jusqu'à 2 m

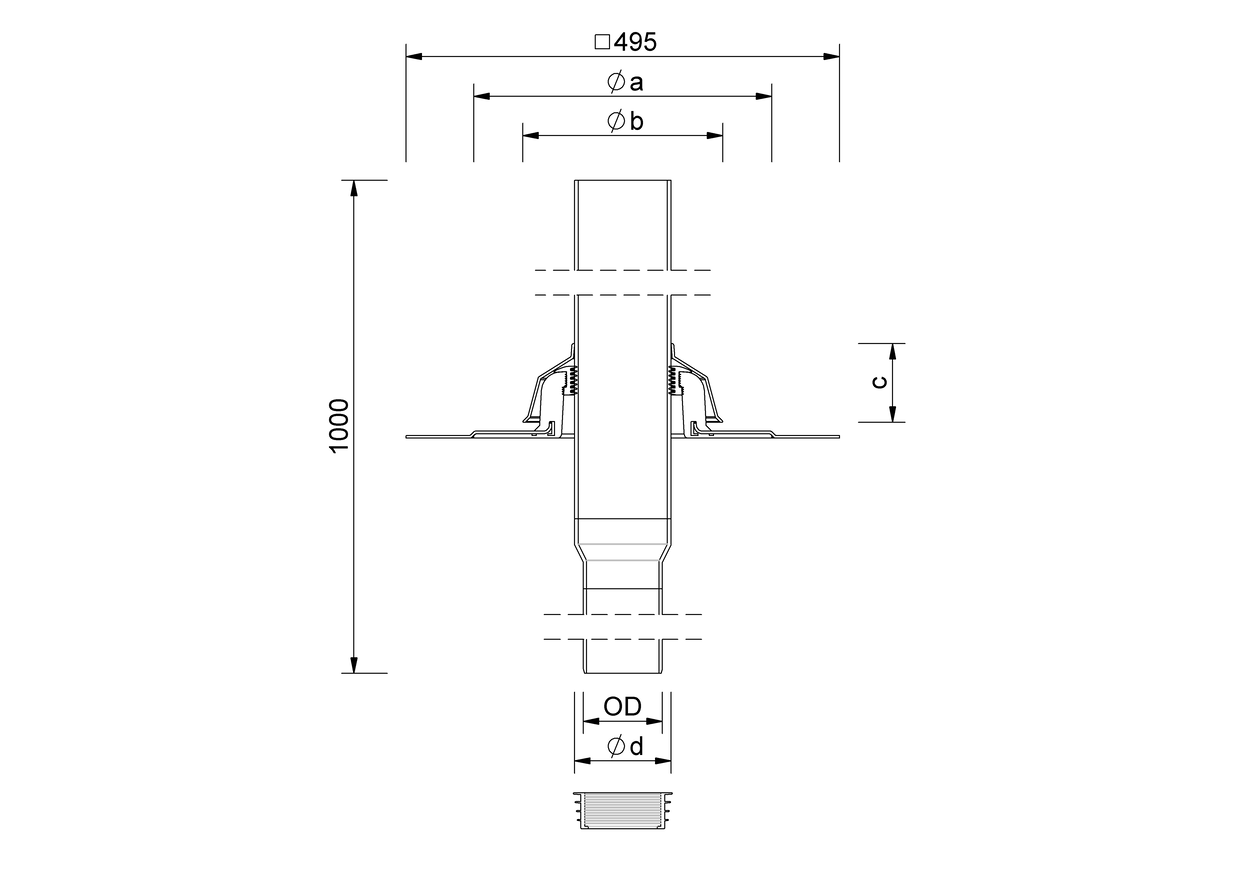

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) | d (mm) | Sécurité d'accumulation pour la rénovation de diamètres intérieurs de/à (mm) avec bague d’étanchéité à lèvres |
|---|---|---|---|---|---|---|---|
| 90 | 90 | 170 | 340 | 227 | 90 | 110 | 98 - 107 |
| 125 | 125 | 220 | 376 | 278 | 93 | 160 | 140 - 168 |
| 160 | 160 | 220 | 376 | 278 | 93 | 160 | 178 - 205 |
| 75 | 75 | 170 | 340 | 227 | 90 | 110 | 82 - 103 |
| 110 | 110 | 170 | 340 | 227 | 90 | 110 | 115 - 130 |
| 63 | 63 | 170 | 340 | 227 | 90 | 110 | 68 - 86 |
Texte explicatif
Exemples d'installation
Sélection d’articles

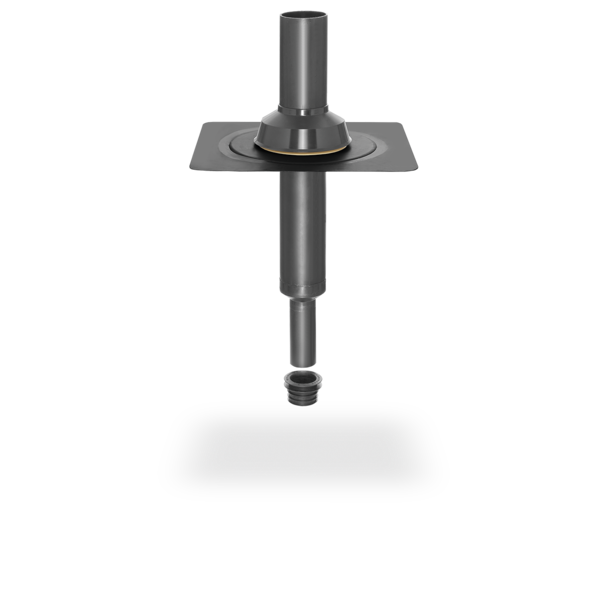

SitaVent Ventilation spéciale rénovation, en polyuréthane, calorifuge, pour la rénovation de tuyaux de ventilation en diamètres intérieurs de 68 à 205 mm, avec manchon de raccordement adapté intégré pour une liaison homogène à l'étanchéité de la toiture. Complet avec tuyau PE de 1000 mm, lubrifiant et joint d'étanchéité pour la sécurité antirefoulement, fourniture et pose selon les règles de l'art.

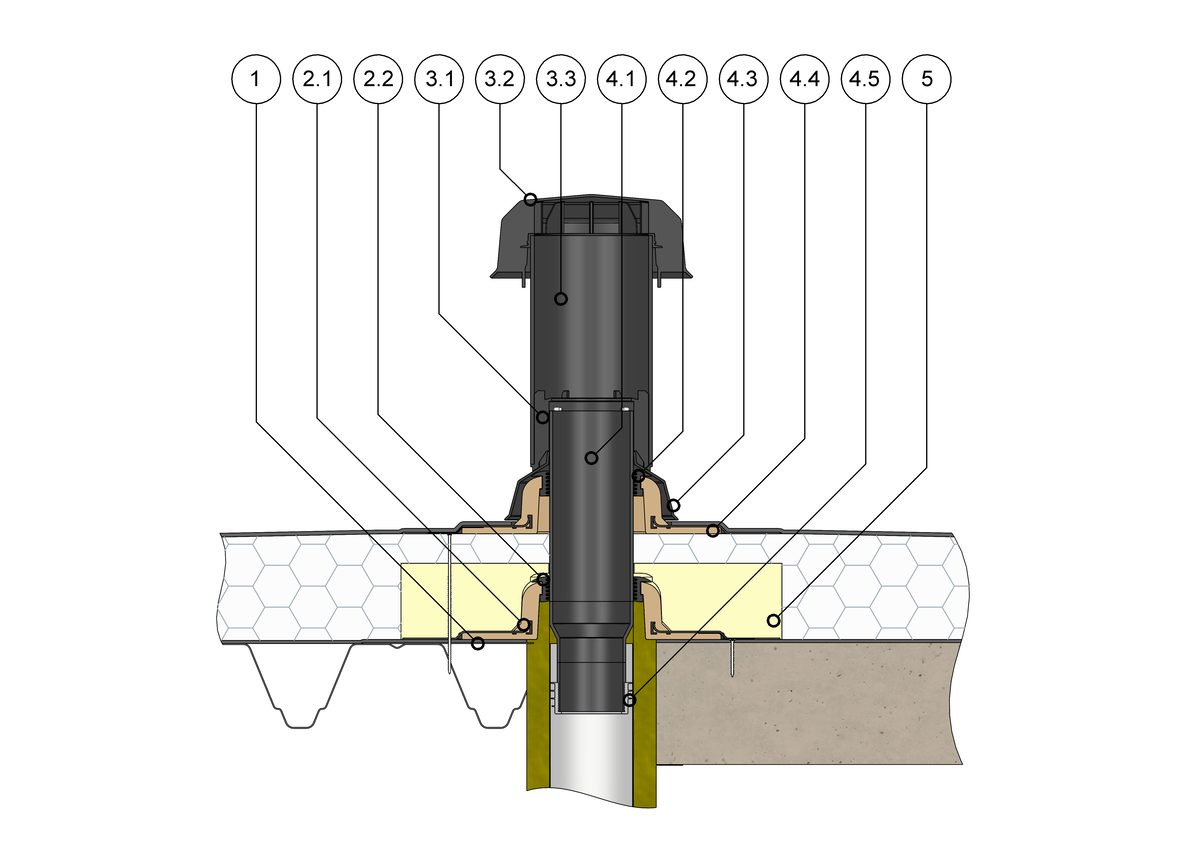

SitaVent Ventilation spéciale rénovation avec SitaVent Déflecteur de condensation dans une toiture non ventilée
1 SitaMore Tôle de renfort
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité
SitaVent Déflecteur de condensation se compose de :
3.1 Adaptateur pour le tuyau de déflecteur de condensation
3.2 Coiffe antipluie
3.3 Tuyau de déflecteur de condensation
SitaVent Ventilation spéciale rénovation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
4.5 Joint
5 SitaVent Plaque de base Pièce d’isolation
SitaVent Plaque de base se compose de :
2.1 Plaque de base
2.2 Bague d’étanchéité
SitaVent Déflecteur de condensation se compose de :
3.1 Adaptateur pour le tuyau de déflecteur de condensation
3.2 Coiffe antipluie
3.3 Tuyau de déflecteur de condensation
SitaVent Ventilation spéciale rénovation se compose de :
4.1 Tuyau de raccordement
4.2 Bague d’étanchéité
4.3 Déflecteur de pluie
4.4 Plaque de base
4.5 Joint
5 SitaVent Plaque de base Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
+
