SitaVent Sanierungslüfter
Lüftung
- Produkte
SitaVent Sanierungslüfter
Lüftung
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Rückstausicher bis 2m Wassersäule

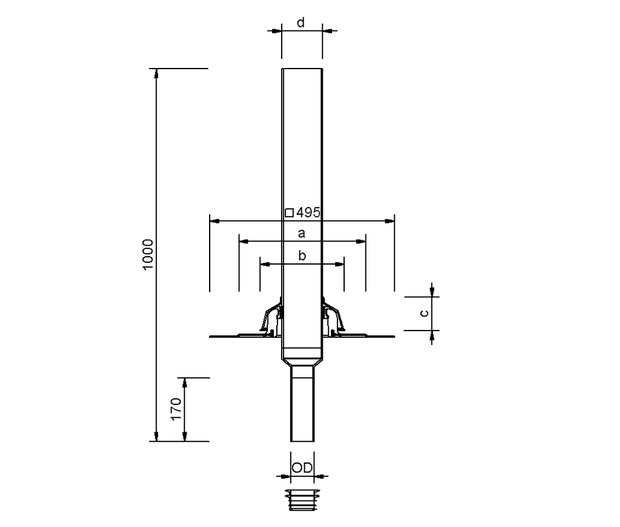

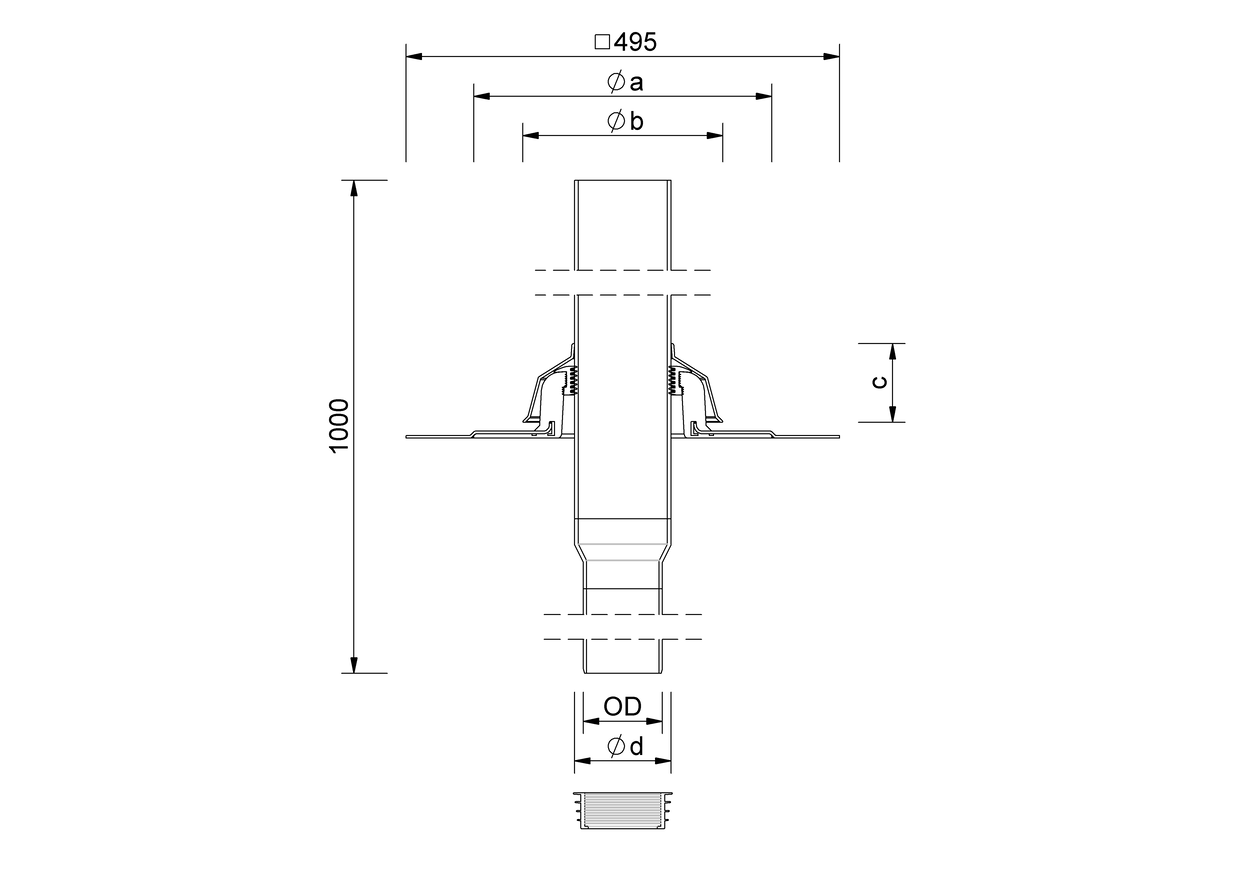

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) | c (mm) | d (mm) | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Lippendichtring |
|---|---|---|---|---|---|---|---|
| 63 | 63 | 170 | 340 | 227 | 90 | 110 | 68 - 86 |
| 90 | 90 | 170 | 340 | 227 | 90 | 110 | 100 - 109 |
| 75 | 75 | 170 | 340 | 227 | 90 | 110 | 82 - 103 |
| 125 | 125 | 220 | 376 | 278 | 93 | 160 | 140 - 168 |
| 110 | 110 | 170 | 340 | 227 | 90 | 110 | 115 - 130 |
| 160 | 160 | 220 | 376 | 278 | 93 | 160 | 178 - 205 |
Leistungstext
Einbaubeispiele
AUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_173100_de.pdf
PDF TechnischeZeichnung_173200_de.pdf
PDF TechnischeZeichnung_173300_de.pdf
PDF TechnischeZeichnung_173400_de.pdf
PDF TechnischeZeichnung_173500_de.pdf
DWG TZ_DB_SitaVent_Sanierungsluefter_DN110_115_130.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN125_140_168.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN160_178_205.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN63_68_86.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN75_82_103.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN90_100_109.DWG
Artikelauswahl

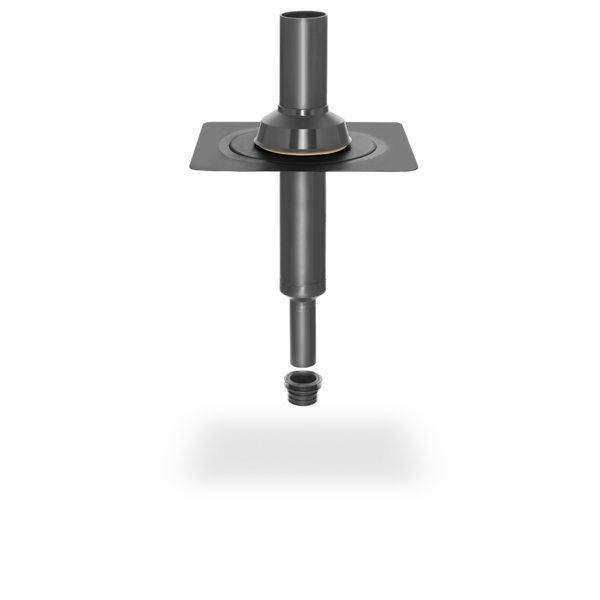

SitaVent Sanierungslüfter, aus Polyurethan, wärmegedämmt, zur Sanierung von Lüftungsrohren mit einem Innendurchmesser von 68–205 mm, mit eingeschäumter Wunschanschlussmanschette zur homogenen Verbindung der Dachabdichtung. Komplett inklusive 1.000 mm PE-Rohr, Gleitmittel und Dichtung zur Rückstausicherung, liefern und fachgerecht einbauen.

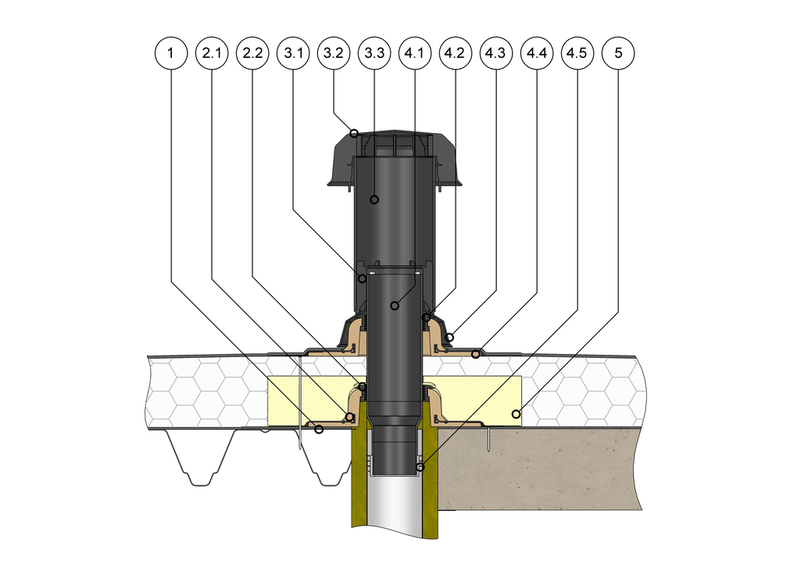

SitaVent Sanierungslüfter mit SitaVent Kondensabweiser im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech

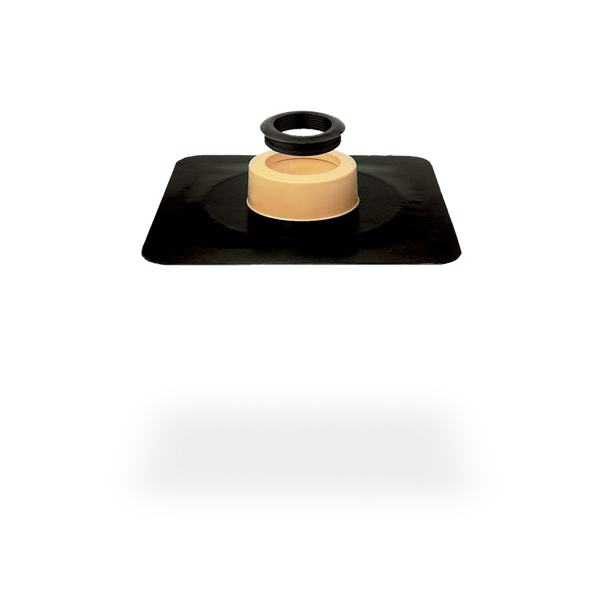

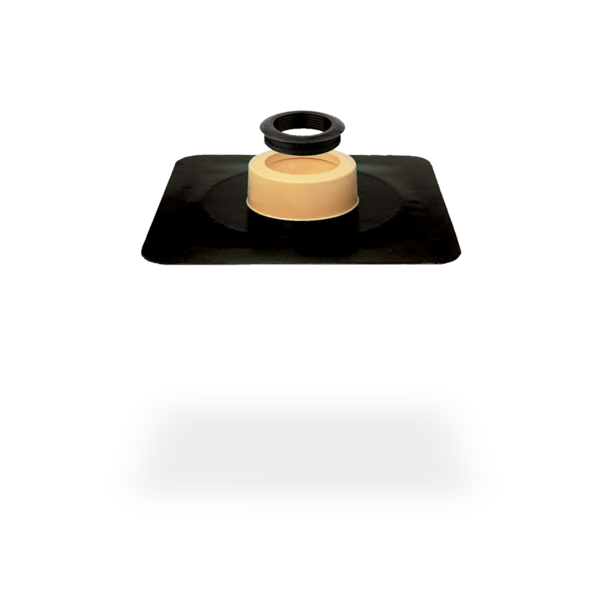

SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring

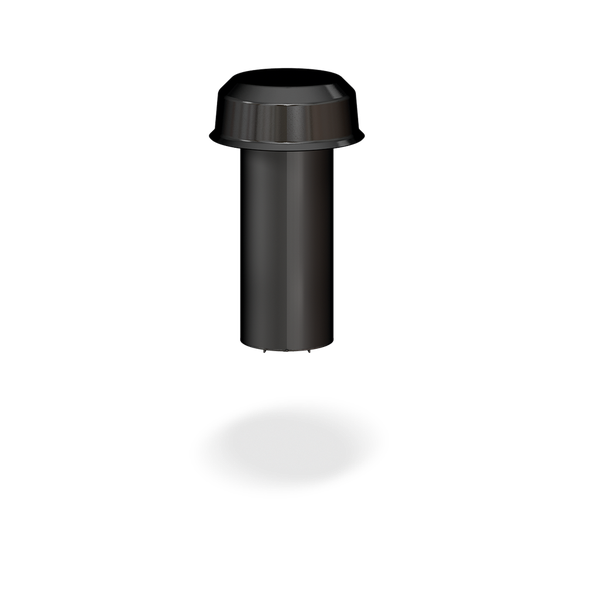

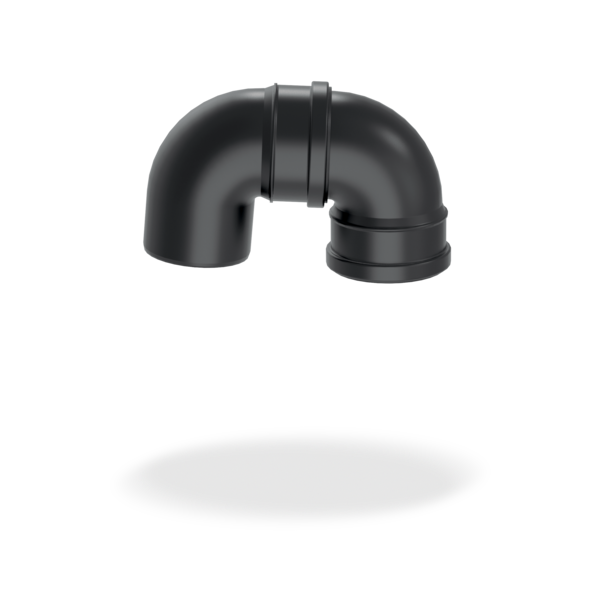

SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr

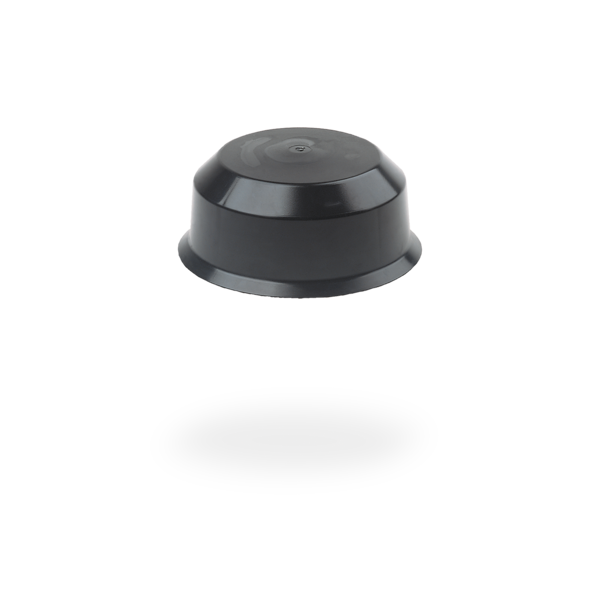

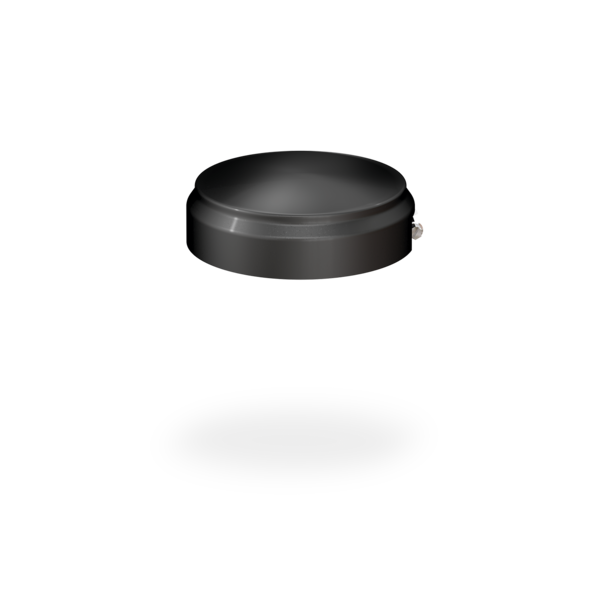

3.2 Regenhaube

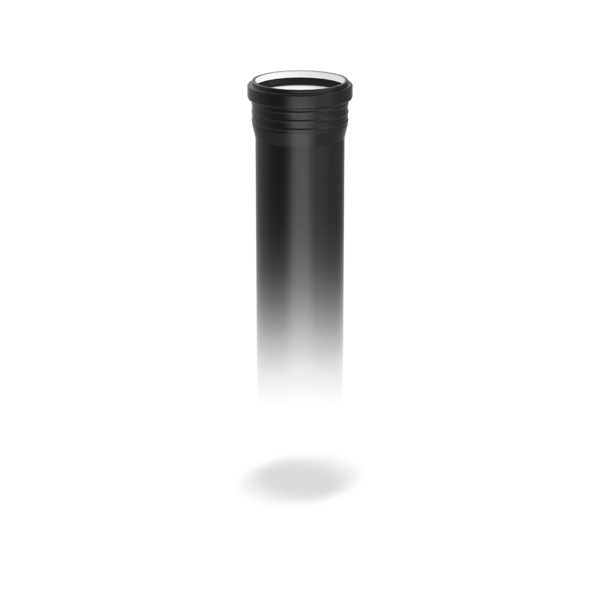

3.3 Kondensabweiserrohr
SitaVent Sanierungslüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
4.5 Dichtung

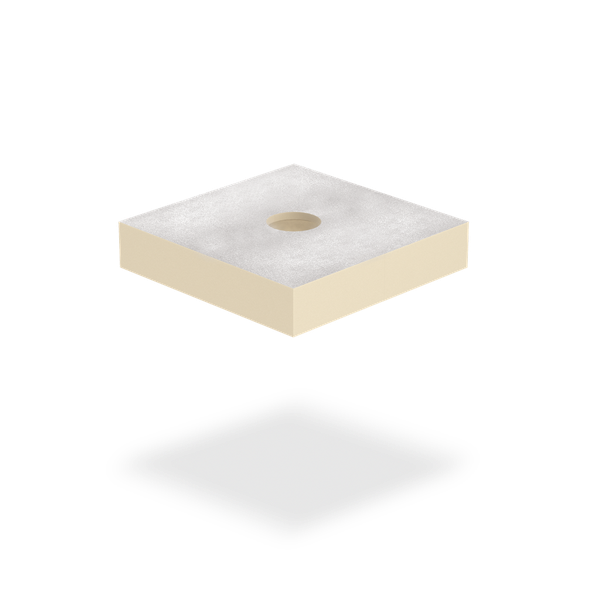

5 SitaVent Grundplatte Dämmkörper
SitaVent Grundplatte bestehend aus:
2.1 Grundplatte
2.2 Dichtring
SitaVent Kondensabweiser bestehend aus:
3.1 Adapter für Kondensabweiserrohr
3.2 Regenhaube
3.3 Kondensabweiserrohr
SitaVent Sanierungslüfter bestehend aus:
4.1 Anschlussrohr
4.2 Dichtring
4.3 Regenabweiser
4.4 Grundplatte
4.5 Dichtung
5 SitaVent Grundplatte Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.

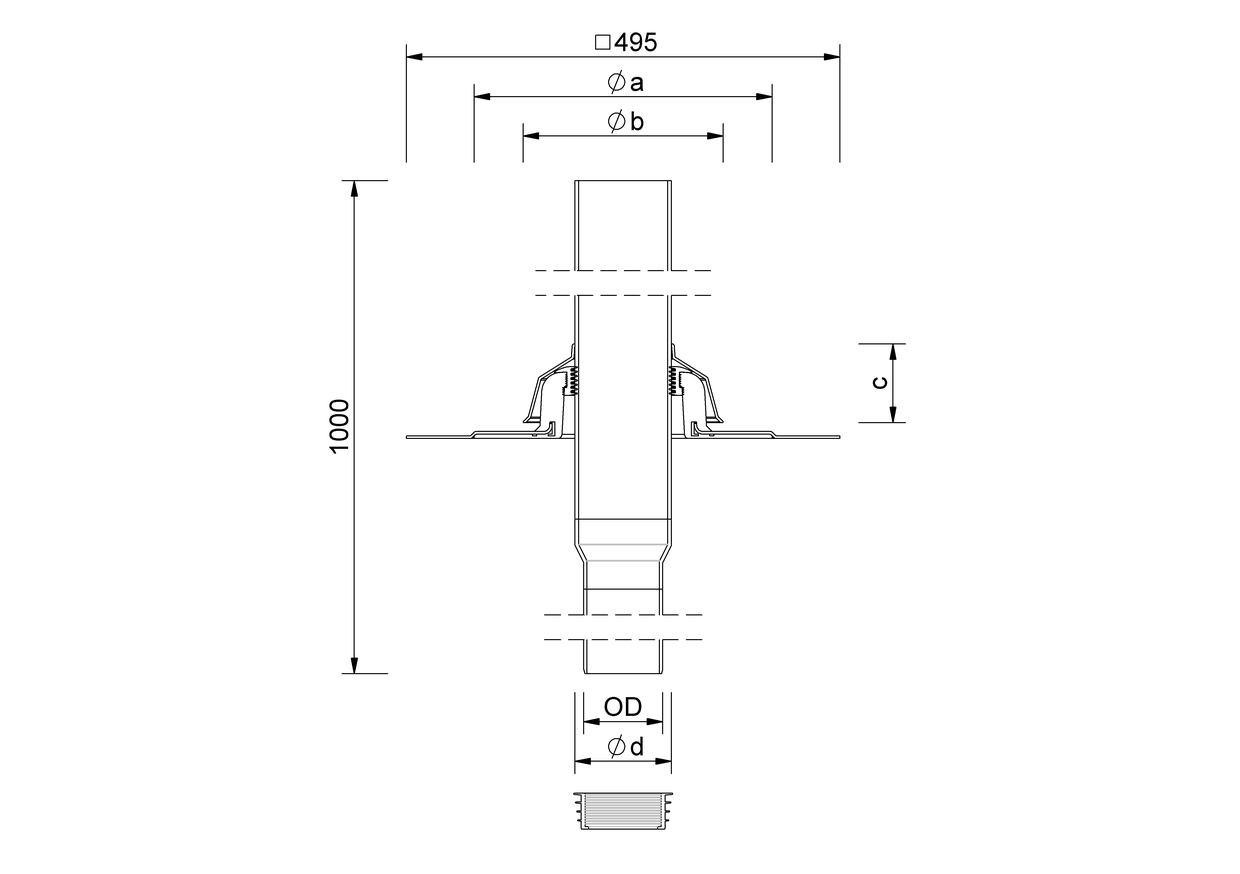

Technische Zeichnungen
PDF TechnischeZeichnung_173000_de.pdfPDF TechnischeZeichnung_173100_de.pdf
PDF TechnischeZeichnung_173200_de.pdf
PDF TechnischeZeichnung_173300_de.pdf
PDF TechnischeZeichnung_173400_de.pdf
PDF TechnischeZeichnung_173500_de.pdf
DWG TZ_DB_SitaVent_Sanierungsluefter_DN110_115_130.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN125_140_168.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN160_178_205.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN63_68_86.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN75_82_103.DWG
DWG TZ_DB_SitaVent_Sanierungsluefter_DN90_100_109.DWG
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
