SitaDrain® Terra

Afwateringsroosters

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Traploos in hoogte verstelbaar van 70 tot 110 mm

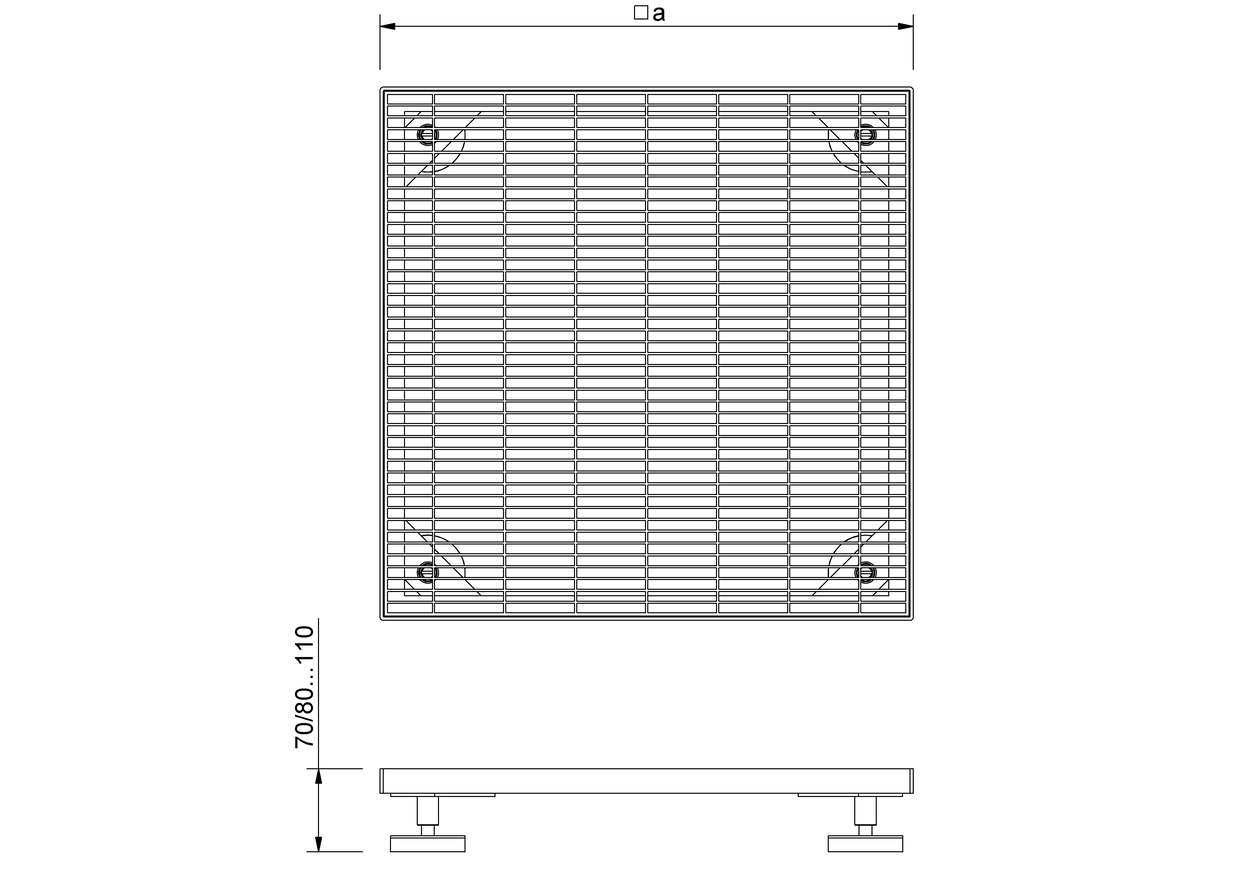

Technische tekening

Roosterontwerp	a (mm)	Min. ingestelde hoogte (mm)	Max. ingestelde hoogte (mm)
Maasrooster	300	70	110

Prestatiebeschrijving

SitaDrain® Terra met inlegrooster, van verzinkt staal, belastingklasse K3 conform DIN EN 1253-2, met rolstoel berijdbaar, met afmetingen 300 mm x 300 mm, 400 mm x 400 mm, 500 mm x 500 mm, met omvattend frame als basis voor het rooster, met vier gelaste draadmoffen M12 van messing, voor opname van de voorgemonteerde rubberen voetjes voor een traploze hoogte-instelling van 70 mm - 110 mm, geleverd en deskundig ingebouwd.

Installatievoorbeelden

SitaDrain® Terra met SitaEasy voor niet-geventileerde dakopbouw met bekledingsplaten

1 SitaPipe roestvrijstalen buis
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy

SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie

1 SitaPipe roestvrijstalen buis
2 SitaTrendy isolerende lichaamskolk
3 SitaTrendy verticaal
4 SitaDrain grindbalk

SitaDrain® Terra bestaande uit:
5.1 Revisierooster
5.2 Frame
5.3 In hoogte verstelbare rubber-metalen stootrand

Geventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Onderconstructie

SitaEasy Go als noodafvoer voor ongeventileerde dakconstructies met bekledingsplaten op grindbed

1 SitaAttika gevelafdekplaat
2 SitaPipe roestvrij stalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy Go

SitaDrain® Terra bestaande uit:
6.1 Frame
6.2 Inspectierooster
6.3 In hoogte verstelbare rubberen voetjes

7 SitaDrain® grindkering

Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Grindbed
Filtervlies
Oppervlaktedrainage
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaCompact gebogen met SitaCompact overloopring, in niet-geventileerde dakconstructies met bekledingsplaten en SitaDrain Terra

1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
3 SitaMore dampschermplaat
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel

SitaCompact gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Aansluitslabbe volgens specificatie

SitaCompact stuwring bestaande uit:
7.1 Stuwring
7.2 Afdichtring

SitaDrain® Terra bestaande uit:
8.1 Inspectierooster
8.2 Frame
8.3 In hoogte verstelbare rubberen voetjes

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDrain® Terra			Artikelnummer
Verzinkt staal
Verzinkt staal	Maasrooster	300 mm	189062	Product tonen

SitaDrain® Terra

Afwateringsroosters

Productkenmerken

Technische tekening

SitaDrain® Terra met SitaEasy voor niet-geventileerde dakopbouw met bekledingsplaten

SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie

SitaEasy Go als noodafvoer voor ongeventileerde dakconstructies met bekledingsplaten op grindbed

SitaCompact gebogen met SitaCompact overloopring, in niet-geventileerde dakconstructies met bekledingsplaten en SitaDrain Terra

Toebehoren

SitaDrain®

Grindkering

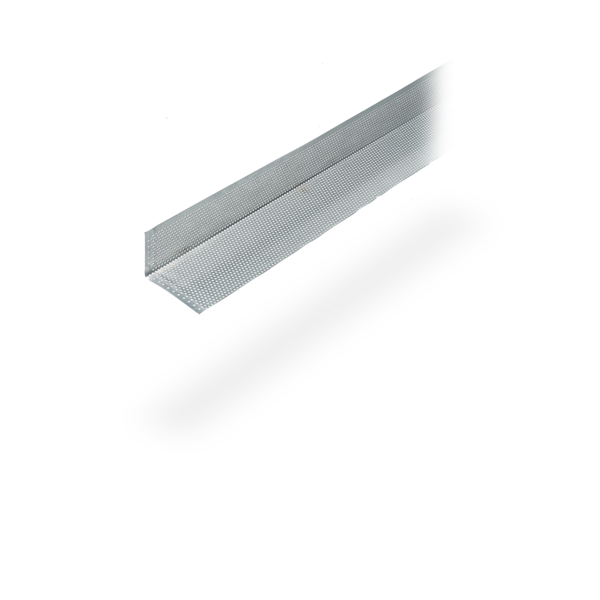

SitaDrain®

Verbindingselement

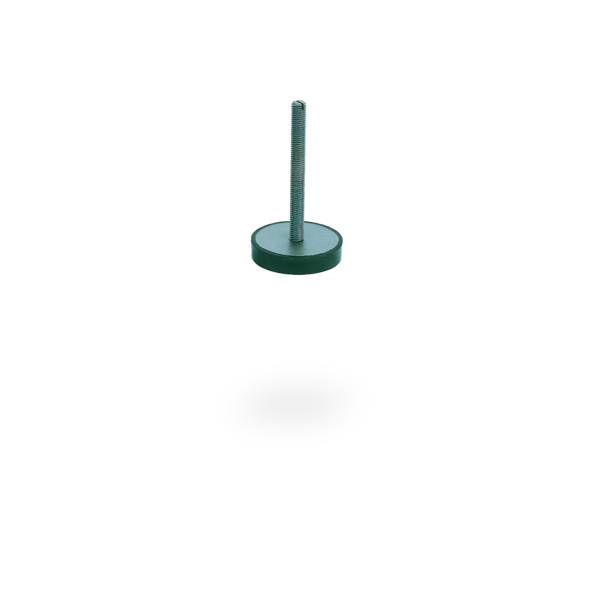

SitaDrain®
