SitaDrain® Terra
Drainage
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Stufenlos höheneinstellbar von 70 - 110 mm

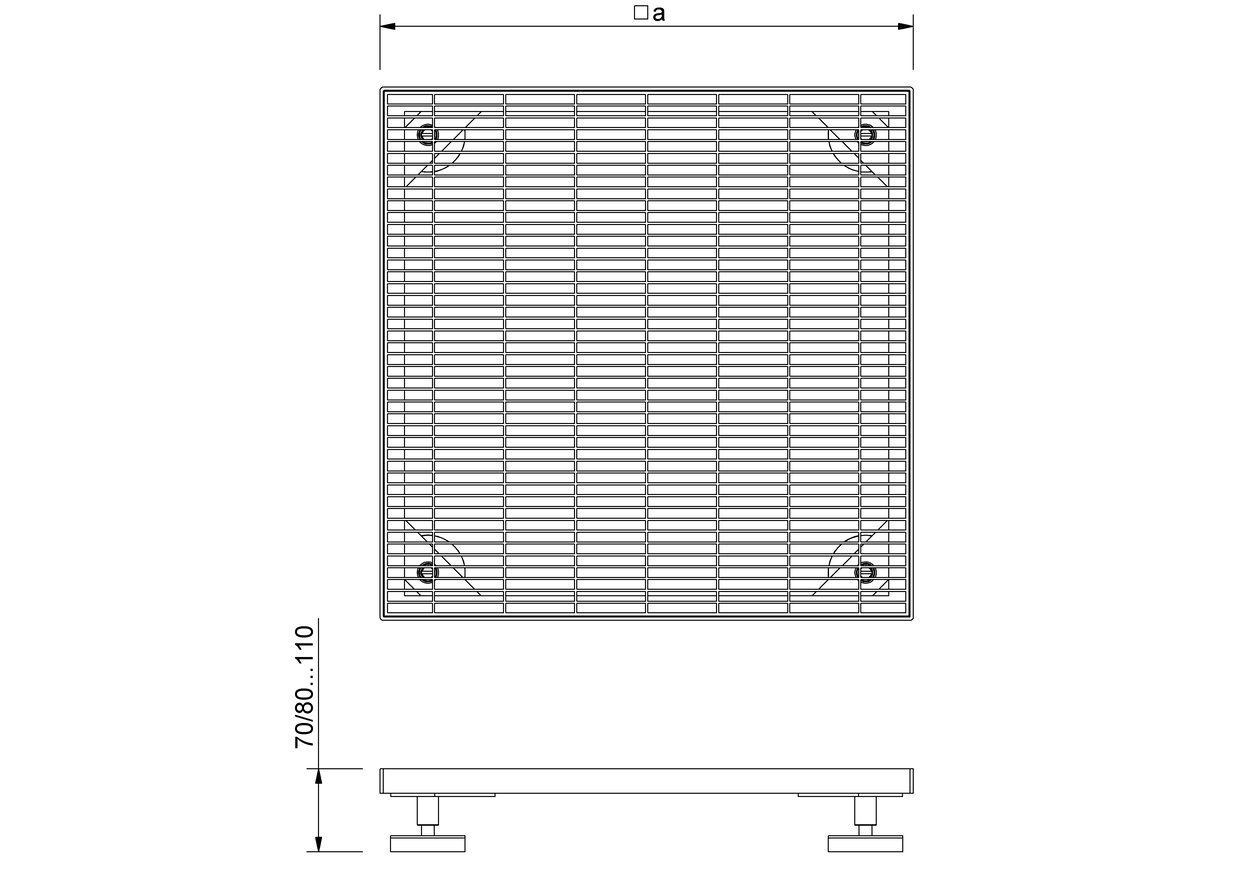

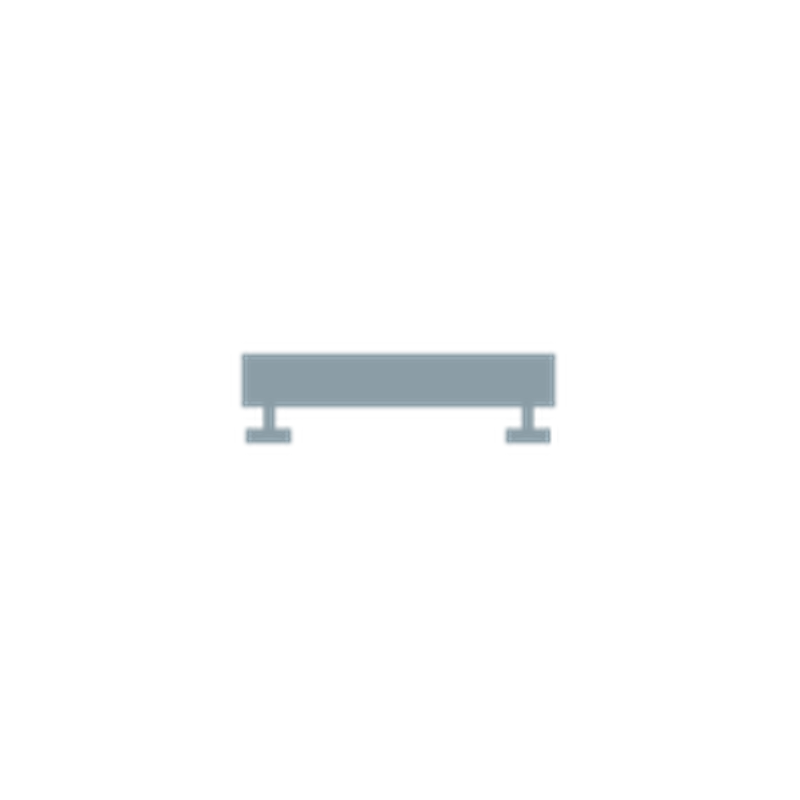

Technische Zeichnung
| Rostausführung | a (mm) | Höheneinstellung min (mm) | Höheneinstellung max (mm) |
|---|---|---|---|
| Gitterrost | 300 | 70 | 110 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG EB_SitaTrendy_mit_SitaDrain_Terra_HE_mit Plattenbelag_im_Splittbett.DWG
DWG EB_SitaEasy_Go_Notentwässerung_Balkon_Terrasse.DWG
DWG EB_SitaCompact_mit_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.DWG
PDF SitaTrendy_und_SitaDrain_Terra_fuer_die_Hauptentwaesserung_bei_Plattenbelag_auf_Splittbett_ohne_Waermedaemmung.pdf
PDF SitaEasy_Go_fuer_die_Notentwaesserung_im_nicht_beluefteten_Dachaufbau_bei_Plattenbelag_im_Splittbett.pdf
PDF SitaCompact_abgewinkelt_mit_SitaCompact_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.pdf
Artikelauswahl
SitaDrain® Terra mit Einlegerost, aus Stahl verzinkt, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, in den Maßen 300 x 300 mm, 400 x 400 mm, 500 x 500 mm, mit umlaufendem Rahmen zur Aufnahme des Rostes, mit vier verschweißten Gewindemuffen M12 aus Messing zur Aufnahme der vormontierten Gummifüße zur stufenlosen Höheneinstellung von 70-110 mm, liefern und fachgerecht einbauen.
SitaDrain Terra mit SitaEasy im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaMore Dampfsperrplatte flex
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaEasy
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost

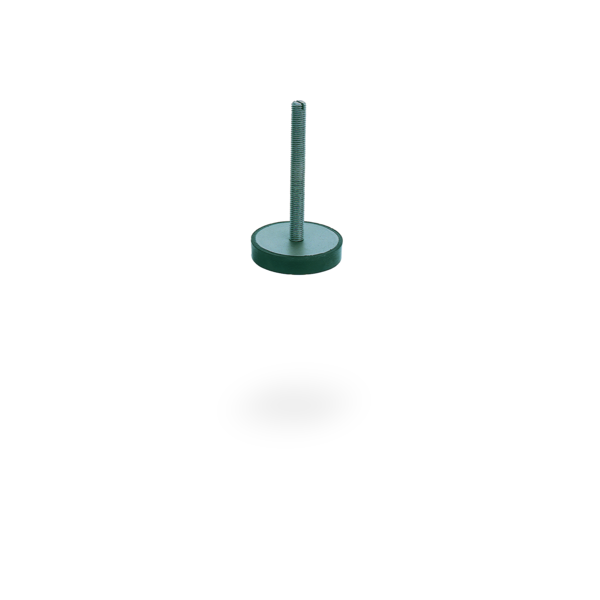

5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
2 SitaMore Dampfsperrplatte flex
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaEasy
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaTrendy und SitaDrain® Terra für die Hauptentwässerung bei Plattenbelag auf Splittbett ohne Wärmedämmung
1 SitaPipe Edelstahl Rohr
2 SitaTrendy Dämmkörper Gully
3 SitaTrendy senkrecht
4 SitaDrain Kiesleiste
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 Rahmen
5.3 höhenverstellbare Gummimetallpuffer
2 SitaTrendy Dämmkörper Gully
3 SitaTrendy senkrecht
4 SitaDrain Kiesleiste
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 Rahmen
5.3 höhenverstellbare Gummimetallpuffer
Belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
SitaEasy Go für die Notentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaPipe EdelstahlRohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy Go
SitaDrain® Terra bestehend aus:
6.1 Rahmen
6.2 Revisionsrost
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Kiesleiste
2 SitaPipe EdelstahlRohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy Go
SitaDrain® Terra bestehend aus:
6.1 Rahmen
6.2 Revisionsrost
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Kiesleiste
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaCompact abgewinkelt mit SitaCompact Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag und SitaDrain Terra
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
3 SitaMore Dampfsperrplatte
4 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Sicherungsschelle
SitaCompact abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Wunschanschlussmanschette
SitaCompact Anstauring bestehend aus:
7.1 Anstauring
7.2 Dichtring
SitaDrain® Terra bestehend aus:
8.1 Revisionsrost
8.2 Rahmen
8.3 höhenverstellbare Gummimetallpuffer
2 SitaMore Dichtmanschette für WDVS
3 SitaMore Dampfsperrplatte
4 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Sicherungsschelle
SitaCompact abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Wunschanschlussmanschette
SitaCompact Anstauring bestehend aus:
7.1 Anstauring
7.2 Dichtring
SitaDrain® Terra bestehend aus:
8.1 Revisionsrost
8.2 Rahmen
8.3 höhenverstellbare Gummimetallpuffer
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
AutoCAD
DWG EB_SitaEasy_NE_als_Speier_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.DWGDWG EB_SitaTrendy_mit_SitaDrain_Terra_HE_mit Plattenbelag_im_Splittbett.DWG
DWG EB_SitaEasy_Go_Notentwässerung_Balkon_Terrasse.DWG
DWG EB_SitaCompact_mit_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.DWG
Einbaubeispiele
PDF SitaDrain_Terra_mit_SitaEasy_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.pdfPDF SitaTrendy_und_SitaDrain_Terra_fuer_die_Hauptentwaesserung_bei_Plattenbelag_auf_Splittbett_ohne_Waermedaemmung.pdf
PDF SitaEasy_Go_fuer_die_Notentwaesserung_im_nicht_beluefteten_Dachaufbau_bei_Plattenbelag_im_Splittbett.pdf
PDF SitaCompact_abgewinkelt_mit_SitaCompact_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.pdf
| SitaDrain® Terra | Artikel Nr. | |||
|---|---|---|---|---|
Stahl verzinkt | ||||
| Gitterrost | 300 mm | 189062 | Zum Produkt |
+
