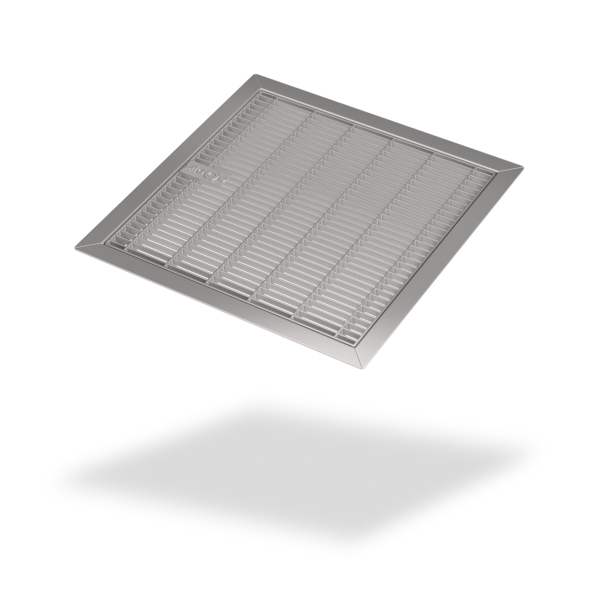

SitaDrain vlak frame

Afwateringsroosters

IC_SitaDrain_Terra_Profilrahmen_vierseitig.tif

Foto_S_SitaDrain_Flaechenrahmen_Gitterrost_Edelstahl.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

Technische tekening

a (mm)
450

Prestatiebeschrijving

SitaDrainoppervlakteframe met inlegrooster voor oppervlakte-afvoerkolken, van roestvrij staal, materiaalnummer 1.4301, belastingklasse K3 conform DIN EN 1253-2, met rolstoel berijdbaar, uitsparing 400 mm x 400 mm, met omvattend profielframe als basis voor het rooster en vierzijdige overgang op de betegeling, geleverd en deskundig ingebouwd.

Installatievoorbeelden

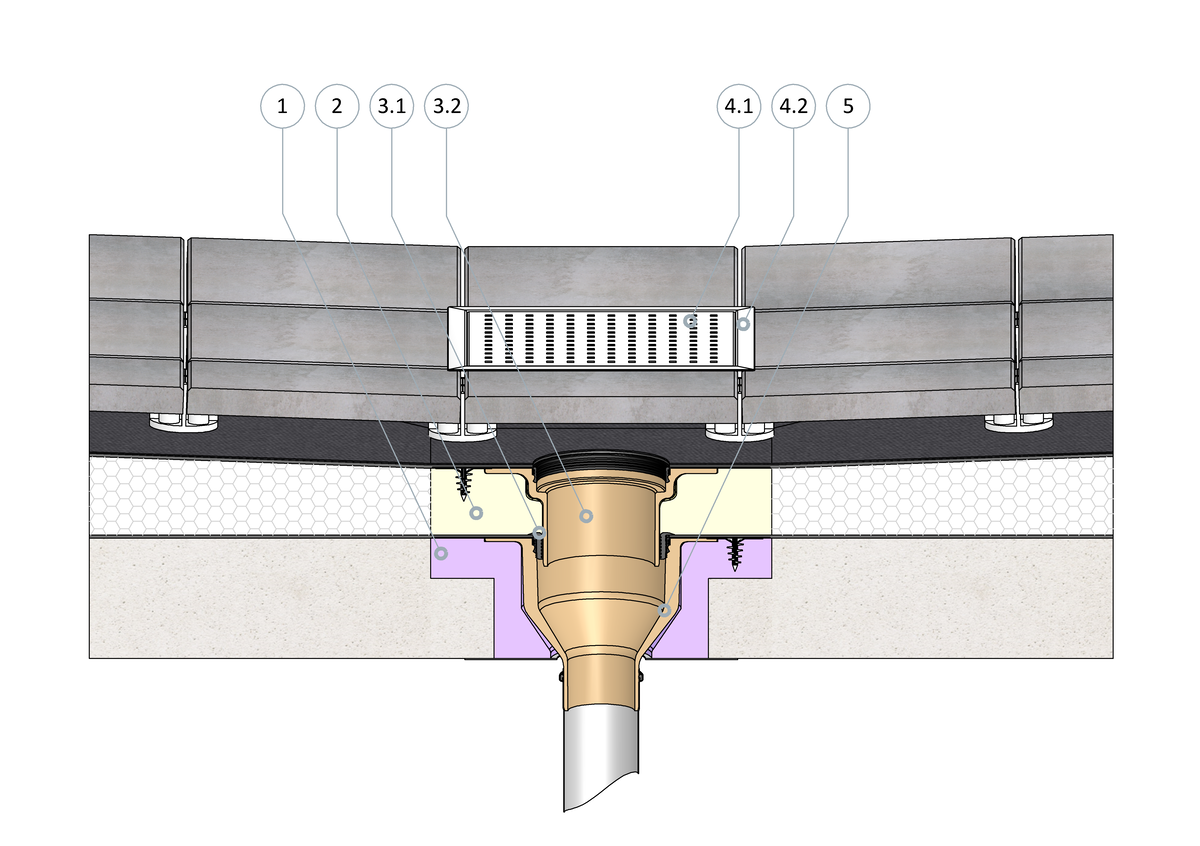

SitaDrain® vlak frame met SitaStandard in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers

1 SitaStandard dakkolk isolatie-element
2 SitaStandard isolatieblok voor verhogingselement

SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement

SitaDrain® oppervlakteframe bestaande uit:
4.1 Inspectierooster
4.2 Oppervlakteframe

5 SitaStandard verticaal

Niet geventileerde dakconstructie met plaatbedekking op paalfunderingen volgens de aaRdT met:

Plaatbedekking op paaldak
Bouwbeschermingsmat
Afdichting
.Thermische isolatie
Dampscherm
Onderconstructie

SitaKaskade doorvoer Fluid met SitaCompact voor de hoofdafvoer in ongeventileerde dakopbouw

1 SitaCompact isolatie-element
2 SitaCompact verticaal

SitaCompact verhogingselement bestaande uit:

3.1 Afvoerelement
3.2 Dichtingsring

SitaDrain® oppervlakteframe bestaande uit:

4.1 Frame
4.2 Inspectierooster

5 SitaKaskade doorvoer Fluid
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaPipe roestvrijstalen buis
8 SitaPipe roestvrijstalen buisbeugel
9 SitaAttika gevelafdekplaat
10 SitaPipe roestvrijstalen bocht
11 SitaMore flexibele dampschermplaat

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDrain vlak frame		Artikelnummer
Roestvrij staal
	Rooster met cirkelpatroon	25404040	Product tonen
	Rooster met vierkantpatroon	25404041	Product tonen
	Rooster met ellipspatroon	25404042	Product tonen
	Rooster met bubbelpatroon	25404043	Product tonen
	Maasrooster	25404044	Product tonen
	Staafrooster	25404045	Product tonen
