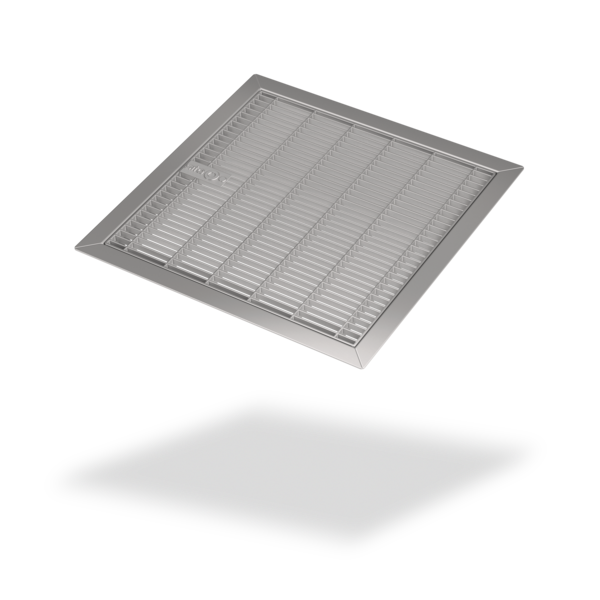

SitaDrain® Flächenrahmen
Drainage
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

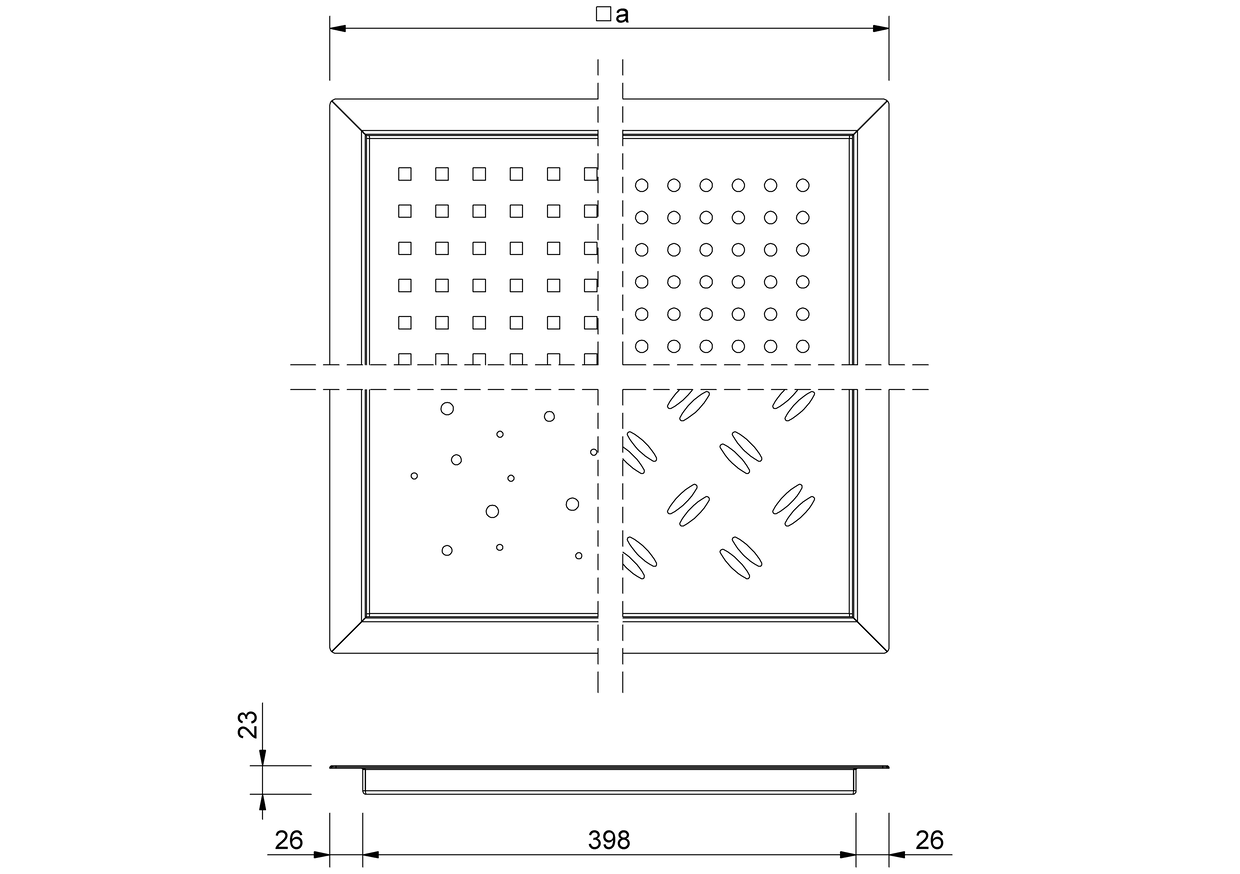

Technische Zeichnung
| a (mm) |
|---|
| 450 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_25404041_de.pdf
PDF TechnischeZeichnung_25404042_de.pdf
PDF TechnischeZeichnung_25404043_de.pdf
PDF TechnischeZeichnung_25404044_de.pdf
PDF TechnischeZeichnung_25404045_de.pdf
DWG TZ_DB_SitaDrain_Flaechenrahmen_Bubblerost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Ellipsenrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Gitterrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Kreisrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Laengsstabrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Quadratrost_Edelstahl.DWG
Artikelauswahl
SitaDrain® Flächenrahmen mit Einlegerost für Flächengullys, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, Ausschnittmaß 400 x 400 mm, mit umlaufendem Profilrahmen zur Aufnahme des Rostes und vierseitigen Auflage auf dem Plattenbelag, liefern und fachgerecht einbauen.

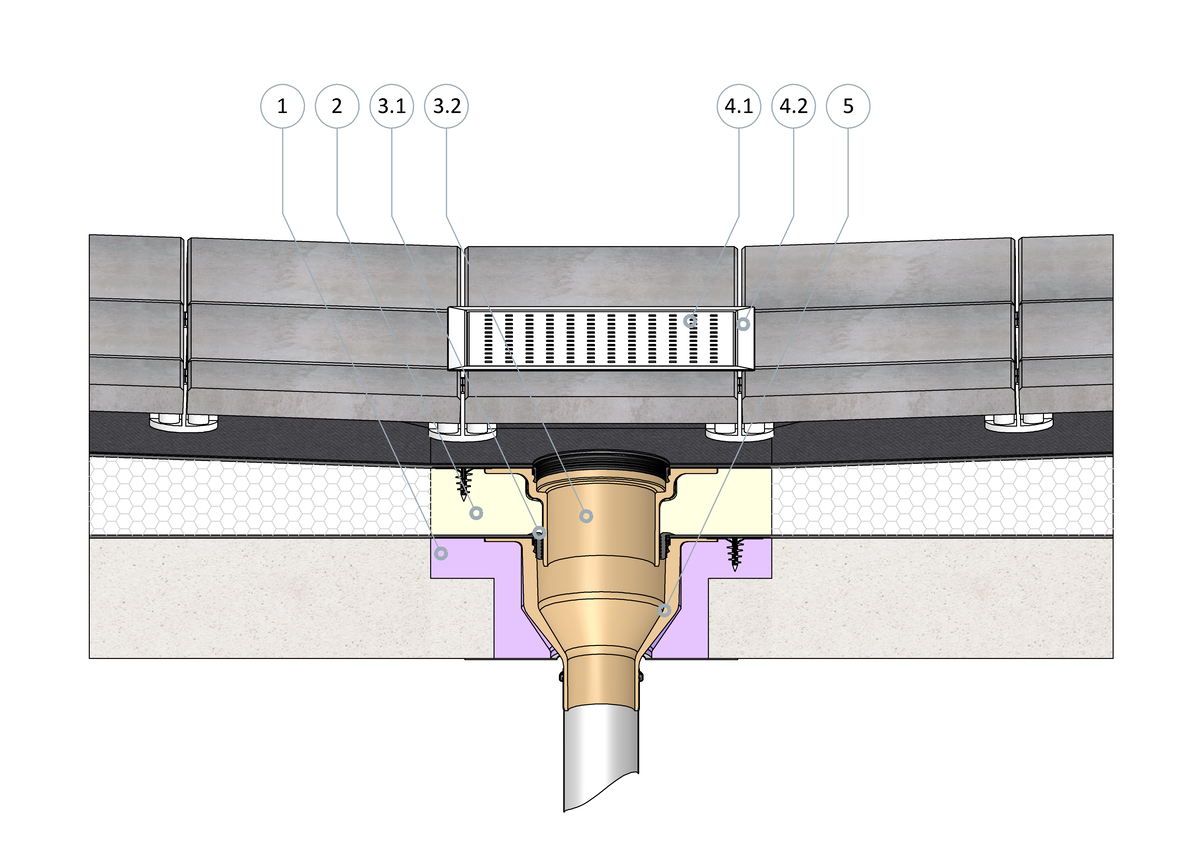

SitaDrain Flächenrahmen mit SitaStandard im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlagern
1 SitaStandard Dämmkörper Gully
2 SitaStandard Dämmkörper Aufstockelement
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaDrain® Flächenrahmen bestehend aus:
4.1 Revisionsrost
4.2 Flächenrahmen
5 SitaStandard senkrecht
2 SitaStandard Dämmkörper Aufstockelement
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaDrain® Flächenrahmen bestehend aus:
4.1 Revisionsrost
4.2 Flächenrahmen
5 SitaStandard senkrecht
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaKaskade Durchführung Fluid mit SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDrain® Flächenrahmen bestehend aus:
4.1 Rahmen
4.2 Revisionsrost
5 SitaKaskade Durchführung Fluid
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Rohrschelle
9 SitaAttika Fassaden-Abdeckplatte
10 SitaPipe Edelstahl Bogen
11 SitaMore Dampfsperrplatte flex
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDrain® Flächenrahmen bestehend aus:
4.1 Rahmen
4.2 Revisionsrost
5 SitaKaskade Durchführung Fluid
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Rohrschelle
9 SitaAttika Fassaden-Abdeckplatte
10 SitaPipe Edelstahl Bogen
11 SitaMore Dampfsperrplatte flex
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_25404040_de.pdfPDF TechnischeZeichnung_25404041_de.pdf
PDF TechnischeZeichnung_25404042_de.pdf
PDF TechnischeZeichnung_25404043_de.pdf
PDF TechnischeZeichnung_25404044_de.pdf
PDF TechnischeZeichnung_25404045_de.pdf
DWG TZ_DB_SitaDrain_Flaechenrahmen_Bubblerost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Ellipsenrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Gitterrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Kreisrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Laengsstabrost_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Flaechenrahmen_Quadratrost_Edelstahl.DWG
| SitaDrain® Flächenrahmen | Artikel Nr. | ||
|---|---|---|---|
Edelstahl rostfrei | |||
| Kreisrost | 25404040 | Zum Produkt | |
| Quadratrost | 25404041 | Zum Produkt | |
| Ellipsenrost | 25404042 | Zum Produkt | |
| Bubblerost | 25404043 | Zum Produkt | |
| Gitterrost | 25404044 | Zum Produkt | |
| Längsstabrost | 25404045 | Zum Produkt |
+
