SitaDrain® Klassik

Afwateringsroosters

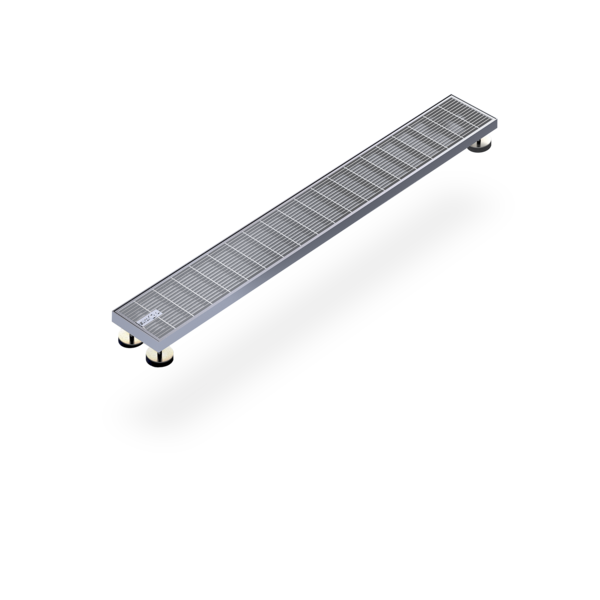

Foto_S_SitaDrain_Klassik_feuerverzinkt_150mm.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Traploos in hoogte verstelbaar van 70 tot 110 mm

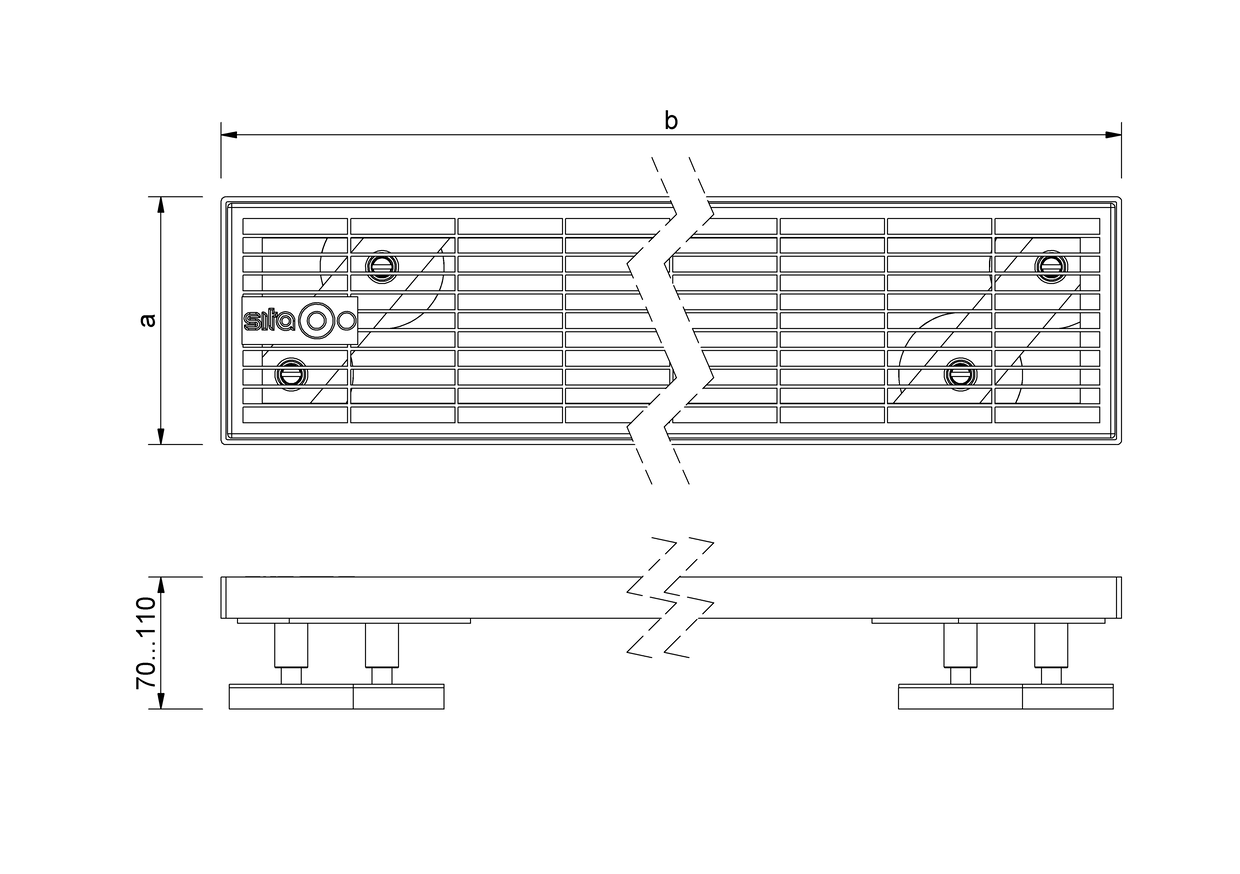

Technische tekening

a (mm)	b (mm)	Min. ingestelde hoogte (mm)	Max. ingestelde hoogte (mm)
100	1000	70	110
100	750	70	110
100	800	70	100
150	1000	70	110
150	500	70	110
150	750	70	110
250	1000	70	110
250	500	70	110
500	1000	70	110

Prestatiebeschrijving

SitaDrain® Klassik met rooster, uit verzinkt staal. Belastingsklasse K3 conform NBN EN 1253-2. Rolstoelberijdbaar. Breedten 100 mm, 150 mm, 250 mm en 500 mm en lengten 500 mm, 750 mm, 800 mm en 1000 mm. Inclusief frame rondom voor montage van het rooster. Maaswijdte 9 mm x 64 mm, met ingeperste schroefmoffen M12 uit messing voor bevestiging van de voorgemonteerde rubberen steunpoten, voor traploos instellen van de hoogte van 70 tot 110 mm. Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

SitaDrain Klassik met SitaDrain verbindingselement en SitaCompact bij bekledingsplaten op een grindbed

SitaDrain® Terra bestaande uit:

1.1 Frame
1.2 In hoogte verstelbare rubber/metaal buffer
1.3 Inspectierooster

2 SitaDrain® grindkering
3 SitaCompact gebogen
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaDrain aftakkanaal
6 SitaPipe roestvrijstalen buis
7 SitaPipe roestvrijstalen bocht
8 SitaMore flexibele dampschermplaat

SitaDrain® Klassik bestaande uit:
9.1 Frame
9.2 In hoogte verstelbare rubberen voetjes
9.3 Inspectierooster

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Grindbed
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

Artikelselectie

SitaDrain® Klassik			Artikelnummer
Verzinkt staal
	100 mm	1000 mm	201000	Product tonen
	100 mm	750 mm	201075	Product tonen
	100 mm	800 mm	201080	Product tonen
	150 mm	1000 mm	201500	Product tonen
	150 mm	500 mm	201550	Product tonen
	150 mm	750 mm	201575	Product tonen
	250 mm	1000 mm	202500	Product tonen
	250 mm	500 mm	202550	Product tonen
	500 mm	1000 mm	205000	Product tonen

SitaDrain® Klassik

Afwateringsroosters

Productkenmerken

Technische tekening

SitaDrain Klassik met SitaDrain verbindingselement en SitaCompact bij bekledingsplaten op een grindbed

Toebehoren

SitaDrain®

Grindkering

SitaDrain®

Verbindingselement

SitaDrain®

Steunpoten Gegalvaniseerd

SitaDrain®

Steunpoten Roestvrij staal (rvs)
