SitaDrain® Klassik
Drainage

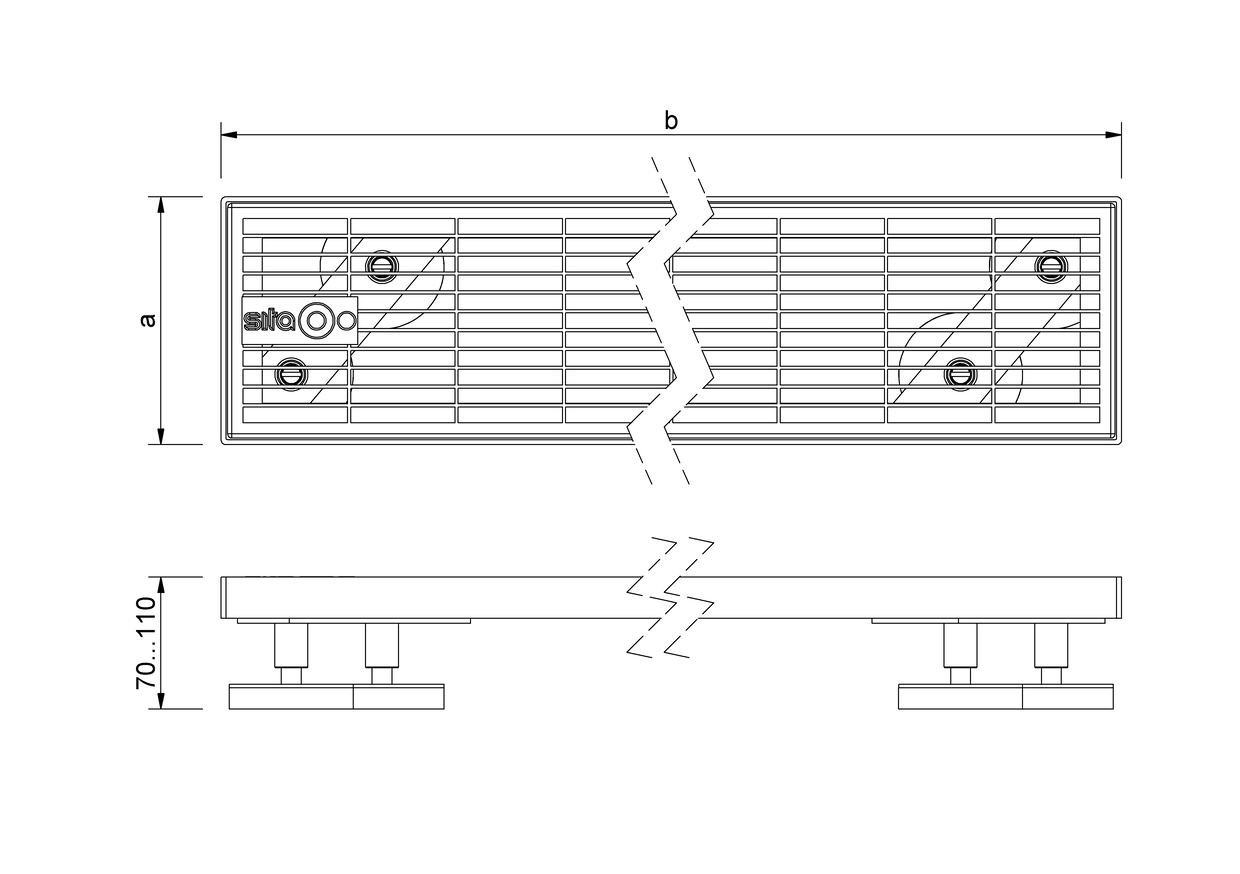

| a (mm) | b (mm) | Höheneinstellung min (mm) | Höheneinstellung max (mm) |
|---|---|---|---|
| 100 | 1000 | 70 | 110 |
| 100 | 750 | 70 | 110 |
| 100 | 800 | 70 | 100 |
| 150 | 1000 | 70 | 110 |
| 150 | 500 | 70 | 110 |
| 150 | 750 | 70 | 110 |
| 250 | 1000 | 70 | 110 |
| 250 | 500 | 70 | 110 |
| 500 | 1000 | 70 | 110 |
Leistungstext
Einbaubeispiele
AUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_201075_de.pdf
PDF TechnischeZeichnung_201080_de.pdf
PDF TechnischeZeichnung_201500_de.pdf
PDF TechnischeZeichnung_201550_de.pdf
PDF TechnischeZeichnung_201575_de.pdf
PDF TechnischeZeichnung_202500_de.pdf
PDF TechnischeZeichnung_202550_de.pdf
PDF TechnischeZeichnung_205000_de.pdf
DWG TZ_DB_SitaDrain_Klassik_100_1000_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_100_750_Stahl_verzinkt.DWG
DWG TZ_DB_SitaDrain_Klassik_100_800_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_150_1000_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_150_500_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_150_750_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_250_1000_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_250_500_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_500_1000_Stahl_verzinkt.dwg
Artikelauswahl

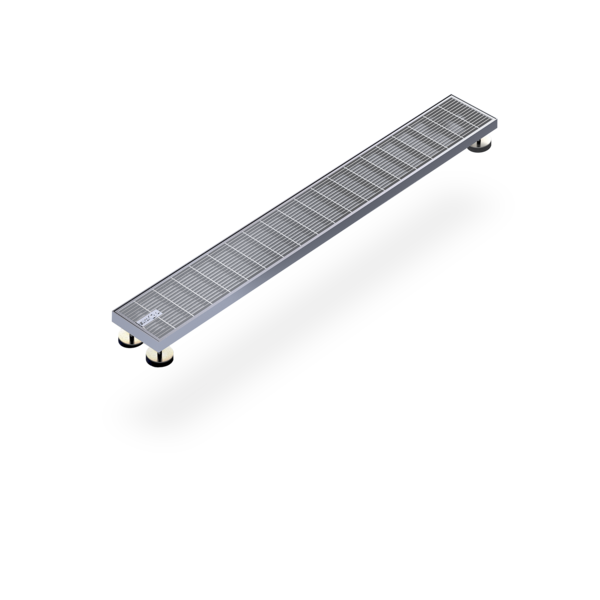

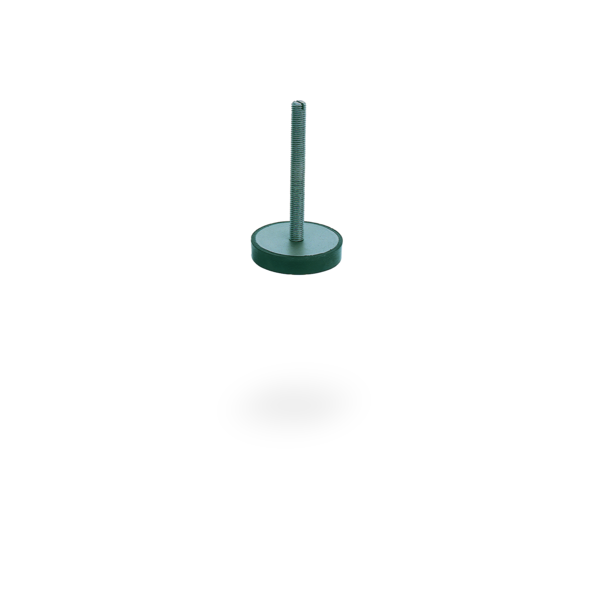

SitaDrain® Klassik mit Gitterrost, aus Stahl verzinkt, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, in den Breiten 100 mm, 150 mm 250 mm und 500 mm und in den Längen von 500 mm, 750 mm, 800 mm und 1000 mm, mit umlaufendem Rahmen zur Aufnahme des Gitterrostes in der Maschenweite 9 mm x 64 mm, mit eingepressten Gewindemuffen M12 aus Messing zur Aufnahme der vormontierten Gummifüße zur stufenlosen Höheneinstellung von 70-110 mm, liefern und fachgerecht einbauen.

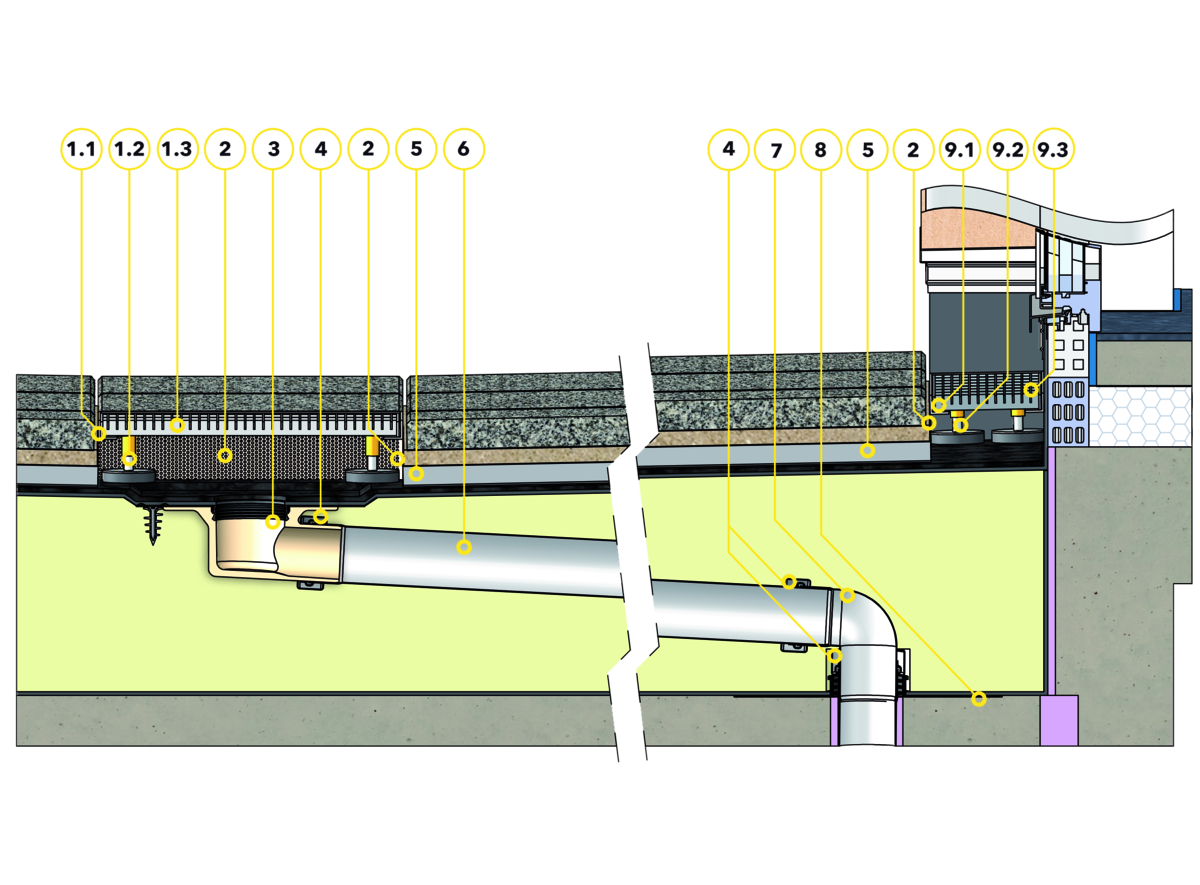

SitaDrain® Klassik mit SitaDrain® Stichkanal und SitaCompact bei Plattenbelag auf Splittbett
SitaDrain® Terra bestehend aus:
1.1 Rahmen
1.2 höhenverstellbare Gummimetallpuffer
1.3 Revisionsrost
2 SitaDrain® Kiesleiste
3 SitaCompact abgewinkelt
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaDrain® Stichkanal
6 SitaPipe Edelstahl Rohr
7 SitaPipe Edelstahl Bogen
8 SitaMore Dampfsperrplatte flex
SitaDrain® Klassik bestehend aus:
9.1 Rahmen
9.2 höheneinstellbaren Gummifüßen
9.3 Revisionsrost
1.1 Rahmen
1.2 höhenverstellbare Gummimetallpuffer
1.3 Revisionsrost
2 SitaDrain® Kiesleiste
3 SitaCompact abgewinkelt
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaDrain® Stichkanal
6 SitaPipe Edelstahl Rohr
7 SitaPipe Edelstahl Bogen
8 SitaMore Dampfsperrplatte flex
SitaDrain® Klassik bestehend aus:
9.1 Rahmen
9.2 höheneinstellbaren Gummifüßen
9.3 Revisionsrost
Nicht belüfteter Dachaufbau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_201000_de.pdfPDF TechnischeZeichnung_201075_de.pdf
PDF TechnischeZeichnung_201080_de.pdf
PDF TechnischeZeichnung_201500_de.pdf
PDF TechnischeZeichnung_201550_de.pdf
PDF TechnischeZeichnung_201575_de.pdf
PDF TechnischeZeichnung_202500_de.pdf
PDF TechnischeZeichnung_202550_de.pdf
PDF TechnischeZeichnung_205000_de.pdf
DWG TZ_DB_SitaDrain_Klassik_100_1000_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_100_750_Stahl_verzinkt.DWG
DWG TZ_DB_SitaDrain_Klassik_100_800_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_150_1000_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_150_500_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_150_750_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_250_1000_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_250_500_Stahl_verzinkt.dwg
DWG TZ_DB_SitaDrain_Klassik_500_1000_Stahl_verzinkt.dwg
| SitaDrain® Klassik | Artikel Nr. | |||
|---|---|---|---|---|
Stahl verzinkt | ||||
| 100 mm | 1000 mm | 201000 | Zum Produkt | |
| 100 mm | 750 mm | 201075 | Zum Produkt | |
| 100 mm | 800 mm | 201080 | Zum Produkt | |
| 150 mm | 1000 mm | 201500 | Zum Produkt | |
| 150 mm | 500 mm | 201550 | Zum Produkt | |
| 150 mm | 750 mm | 201575 | Zum Produkt | |
| 250 mm | 1000 mm | 202500 | Zum Produkt | |
| 250 mm | 500 mm | 202550 | Zum Produkt | |
| 500 mm | 1000 mm | 205000 | Zum Produkt |
+
