SitaDrain® profielframe
Afwateringsroosters
- Producten
SitaDrain® geprofileerd kader
Afwateringsroosters
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

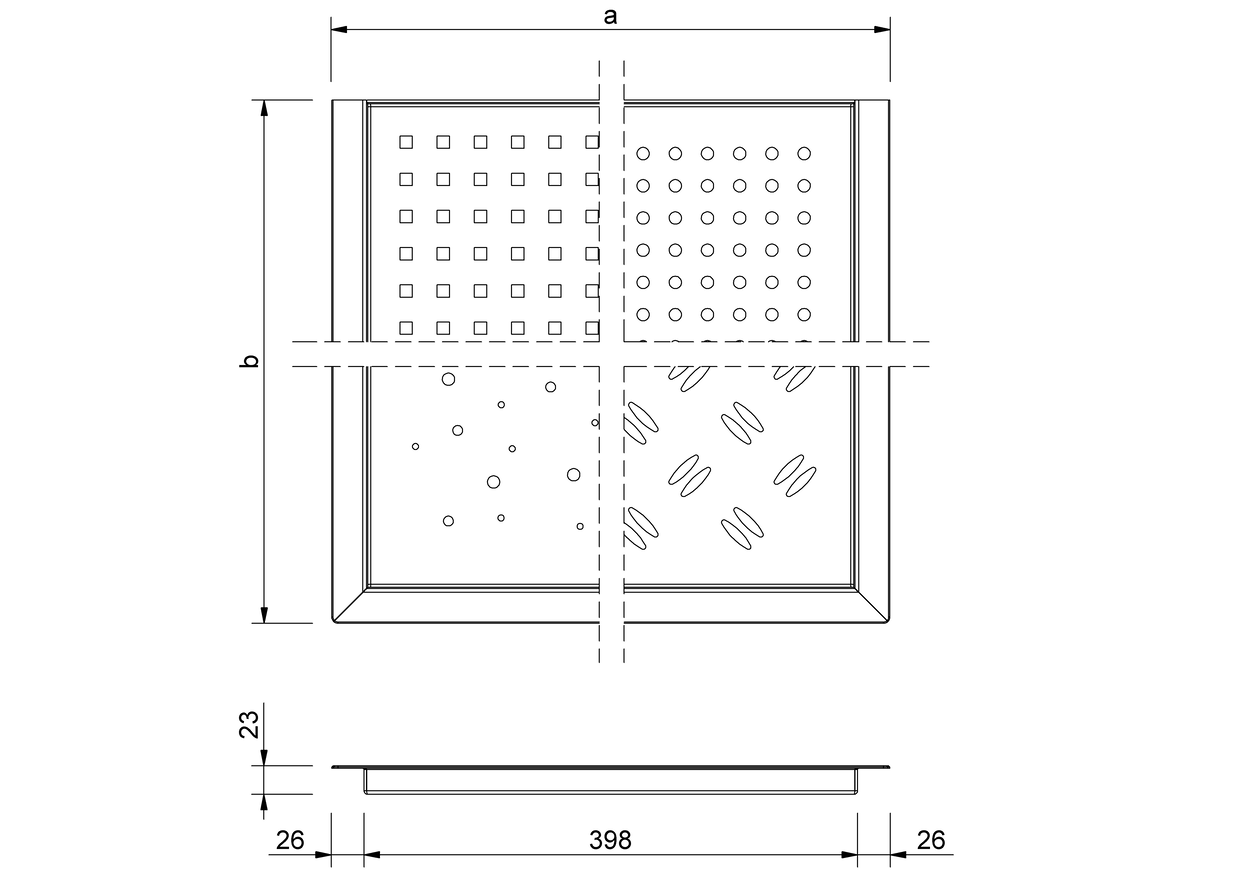

Technische tekening
| a (mm) | b (mm) |
|---|---|
| 450 | 425 |
Prestatiebeschrijving
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaDrain® profielframe met inlegrooster, van roestvrij staal, materiaalnummer 1.4301, belastingklasse K3 conform DIN EN 1253-2, met rolstoel berijdbaar, uitsparing 400 mm x 400 mm, met omvattend profielframe als basis voor het rooster en driezijdige overgang op de betegeling, geleverd en deskundig ingebouwd.
SitaDrain® profielframe met SitaEasy voor hoofdafvoer van omkeerdak
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
7. SitaEasy
8. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
9.1 Profielframe
9.2 Inspectierooster
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
7. SitaEasy
8. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
9.1 Profielframe
9.2 Inspectierooster
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten
- Grind- of steenslagbed
- Filtervlies
- Draineermat
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Beschermmat
- Afdichting
- Onderconstructie
SitaRondo met overloopflens en SitaDrain® geprofileerd frame voor ongeventileerde dakconstructies met bekledingsplaten op grindbed
1 SitaAttika gevelafdekplaat
2 SitaMore flexibele dampschermplaat
SitaRondo met losse stuwflens bestaande uit:
3.1 SitaRondo
3.2 Schroeven, sluitringen en afdichtingen
3.3 Stuwflens
4. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
5.1 Inspectierooster
5.2 Profielframe
2 SitaMore flexibele dampschermplaat
SitaRondo met losse stuwflens bestaande uit:
3.1 SitaRondo
3.2 Schroeven, sluitringen en afdichtingen
3.3 Stuwflens
4. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
5.1 Inspectierooster
5.2 Profielframe
Niet geventileerde dakconstructie conform de aaRdT met plaatbedekking in grindbed met:
- Plaatbedekking
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaEasy en SitaEasy opstuwelement met SitaDrain® profielframe in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers
1 SitaAttika gevelafdekplaat
2 SitaPipe roestvrijstalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy
SitaEasy stuwelement bestaande uit:
6.1 Afdichting
6.2 Stuwelement afvoerelement
SitaDrain® profielframe bestaande uit:
7.1 Inspectierooster
7.2 Profielframe
2 SitaPipe roestvrijstalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy
SitaEasy stuwelement bestaande uit:
6.1 Afdichting
6.2 Stuwelement afvoerelement
SitaDrain® profielframe bestaande uit:
7.1 Inspectierooster
7.2 Profielframe
Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, bestaande uit:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- li>Opening in de dakopstand met voegband
SitaVasant Double en SitaDrain profielframe in ongeventileerde dakopbouw met betegeling
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe
5. SitaVasant Double overgangsstuk
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Dampscherpplaat
6.3 Verankeringsbeugel
6.4 Dakkolk
6.5 Noodafwateringskanaal met pakking voor wateropvangbak
6.6 Scharniervoet
SitaDrain profielframe bestaande uit:
7.1 Maasrooster
7.2 Profielframe
8 SitaVasant horizontaal isolatie-element
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe
5. SitaVasant Double overgangsstuk
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Dampscherpplaat
6.3 Verankeringsbeugel
6.4 Dakkolk
6.5 Noodafwateringskanaal met pakking voor wateropvangbak
6.6 Scharniervoet
SitaDrain profielframe bestaande uit:
7.1 Maasrooster
7.2 Profielframe
8 SitaVasant horizontaal isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Isolatie
- Dampscherm
- Onderconstructie
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDrain® profielframe | Artikelnummer | ||
|---|---|---|---|
Roestvrij staal | |||
| Rooster met cirkelpatroon | 25404030 | Product tonen | |
| Rooster met vierkantpatroon | 25404031 | Product tonen | |
| Rooster met ellipspatroon | 25404032 | Product tonen | |
| Rooster met bubbelpatroon | 25404033 | Product tonen | |
| Maasrooster | 25404034 | Product tonen | |
| Staafrooster | 25404035 | Product tonen |
+
