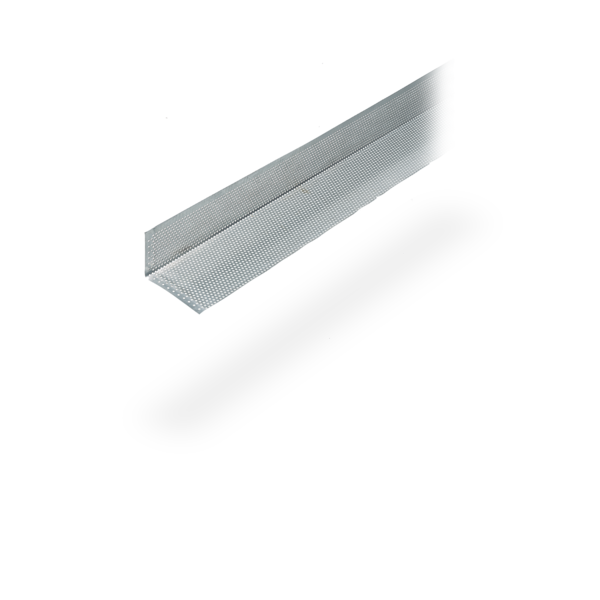

SitaDrain® Дренажная рамка парапета
Дренажные решётки
- Продукция
Профильная рамка SitaDrain
Дренажные решётки
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

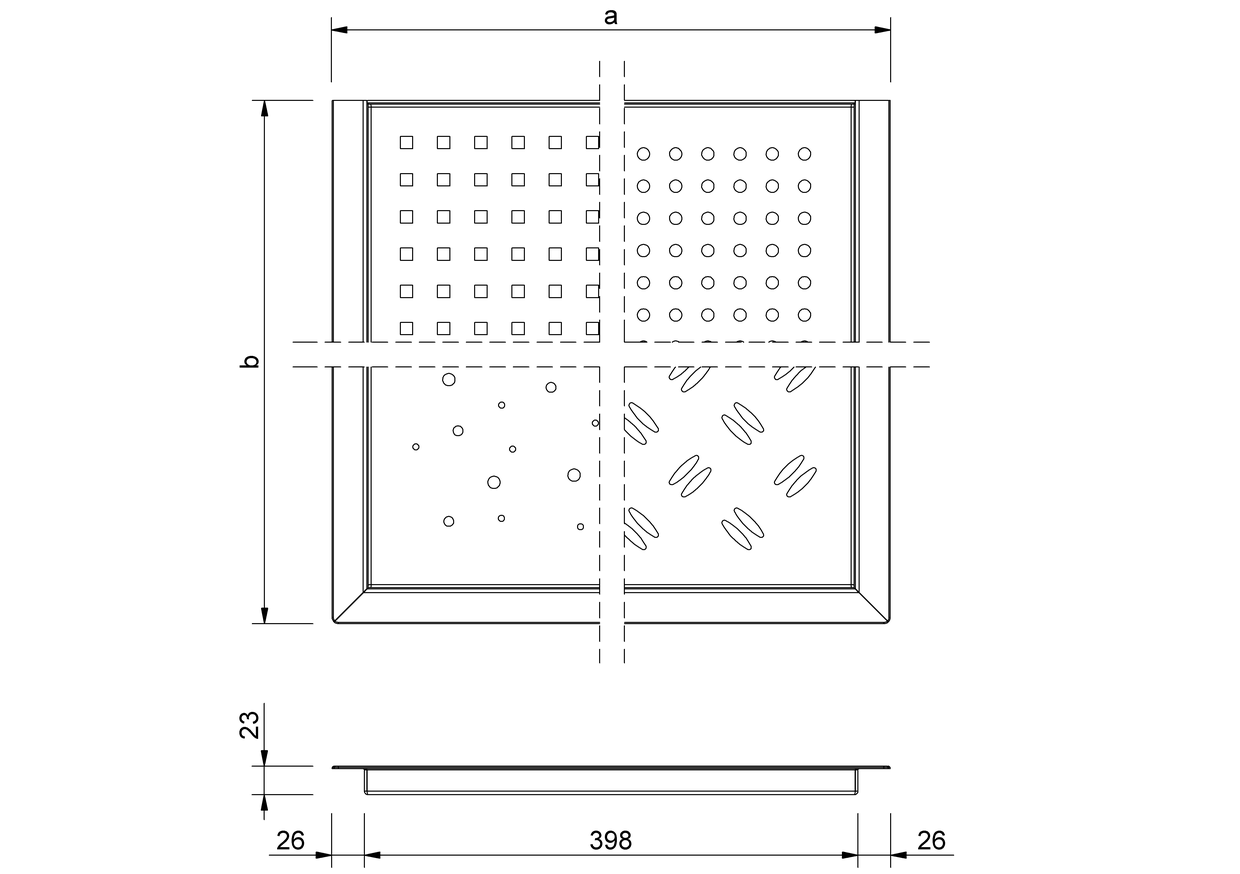

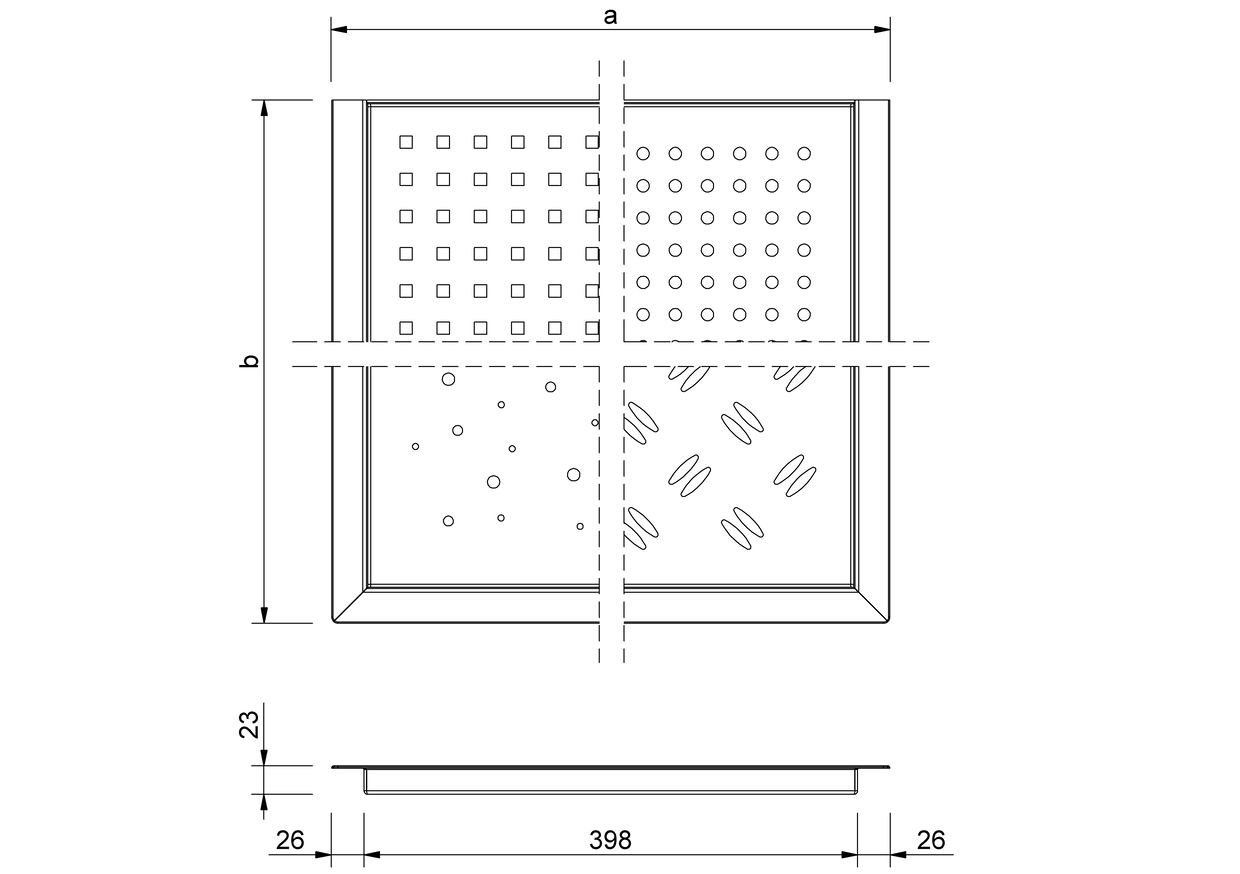

Технический чертеж
| a (мм) | b (мм) |
|---|---|
| 450 | 425 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Профильная рамка SitaDrain® со вставной решеткой, из высококачественной нержавеющей стали, номер материала 1.4301, класса нагрузки K3 согласно DIN EN 1253-2, приспособлена для проезда инвалидных колясок, размер выреза 400 мм x 400 мм, с профильной рамой для установки решетки и трехсторонней накладкой на настил из плит, поставка и квалифицированный монтаж.
Профильная рама SitaDrain с SitaEasy для основного водостока в инверсионной кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore для ТКС
7 SitaEasy

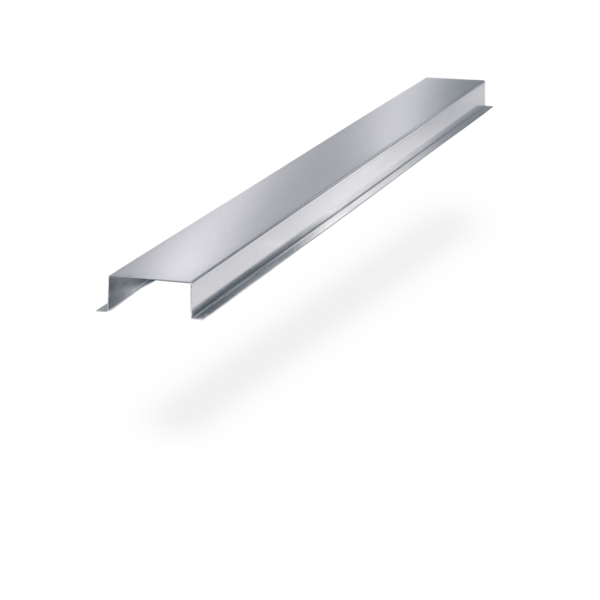

8 Защитная планка SitaDrain®
Профильная рамка SitaDrain®, состоит из следующих элементов:
9.1 Профильная рамка
9.2 Смотровая решетка
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore для ТКС
7 SitaEasy
8 Защитная планка SitaDrain®
Профильная рамка SitaDrain®, состоит из следующих элементов:
9.1 Профильная рамка
9.2 Смотровая решетка
Инверсионная кровля согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- фильтрующее полотно
- дренажный мат
- теплоизоляция XPS
- защитный мат
- гидроизоляция
- несущая конструкция

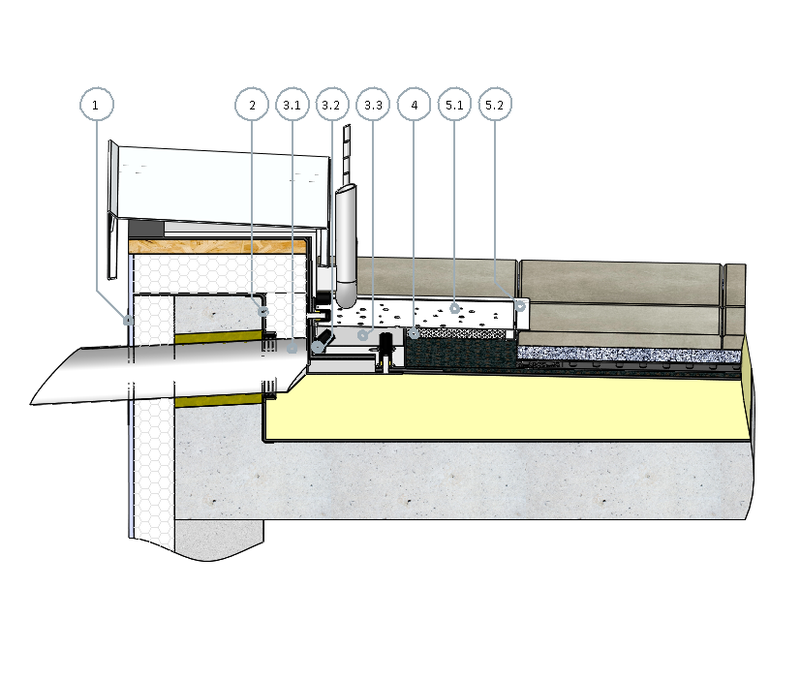

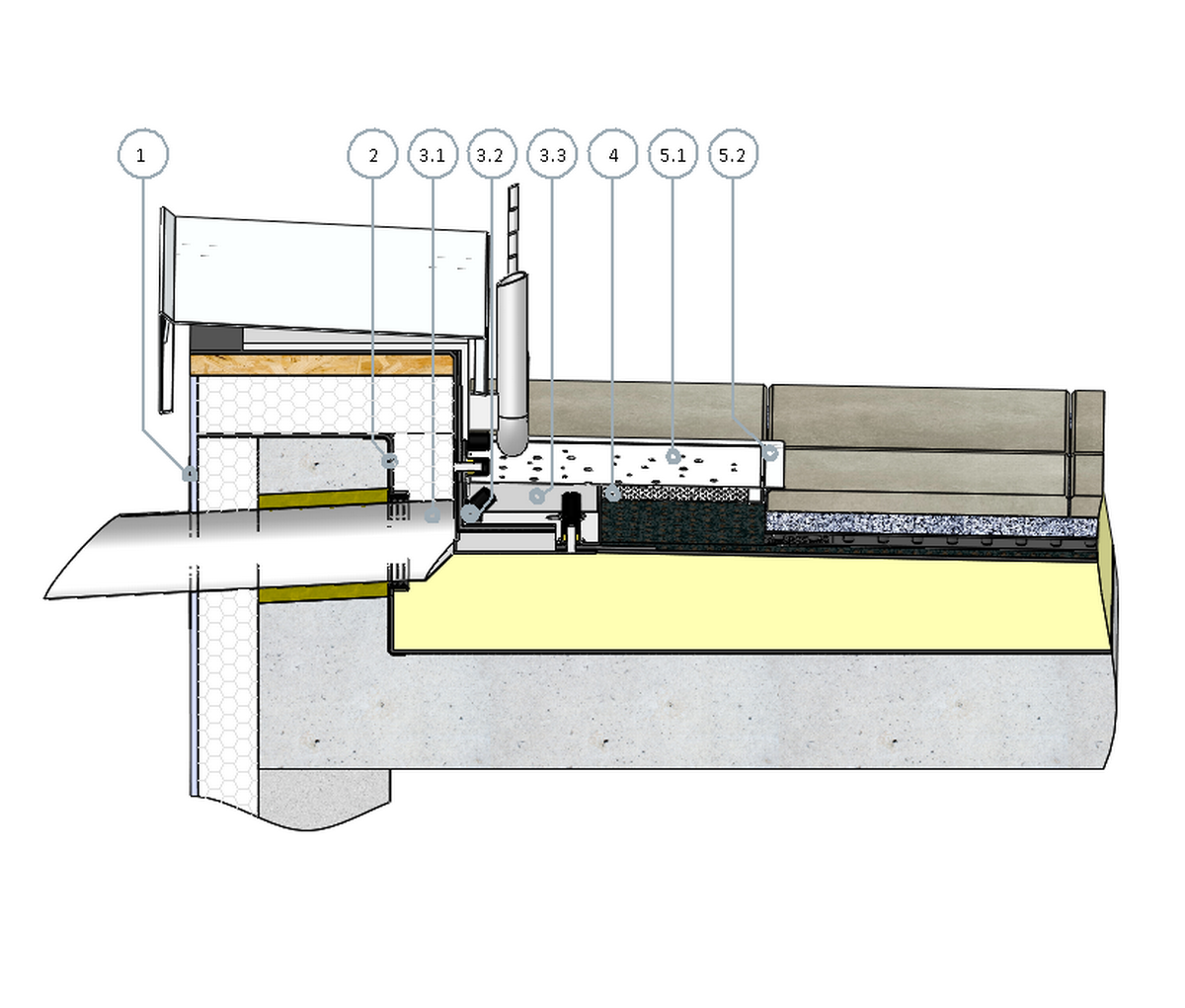

SitaRondo с подпорным съемным фланцем и профильная рамка SitaDrain в невентилируемой кровле с настилом из плит в гравийной подушке
1 Фасадная пластина SitaAttika
2 Пароизоляционная плита SitaMore flex
SitaRondo с подпорным съемным фланцем, состоит из следующих элементов:
3.1 SitaRondo
3.2 Винты, подкладные пластины и уплотнения
3.3 Подпорный съемный фланец
4 Защитная планка SitaDrain®
Профильная рамка SitaDrain®, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 Профильная рамка
2 Пароизоляционная плита SitaMore flex
SitaRondo с подпорным съемным фланцем, состоит из следующих элементов:
3.1 SitaRondo
3.2 Винты, подкладные пластины и уплотнения
3.3 Подпорный съемный фланец
4 Защитная планка SitaDrain®
Профильная рамка SitaDrain®, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 Профильная рамка
Невентилируемая кровля согл. общ. технич. регламентам с террасной плиткой в гравийной подушке в составе:
- настил из плит
- гравийная подушка
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy и подпорный элемент SitaEasy с профильной рамкой SitaDrain® в невентилируемой кровле с настилом из плит на регулируемых опорах
1 Фасадная пластина SitaAttika
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy
Подпорный элемент SitaEasy, состоит из следующих элементов:
6.1 Уплотнение
6.2 Корпус подпорного элемента
Профильная рамка SitaDrain®, состоит из следующих элементов:
7.1 Смотровая решетка
7.2 Профильная рамка
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy
Подпорный элемент SitaEasy, состоит из следующих элементов:
6.1 Уплотнение
6.2 Корпус подпорного элемента
Профильная рамка SitaDrain®, состоит из следующих элементов:
7.1 Смотровая решетка
7.2 Профильная рамка
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaVasant Double und SitaDrain Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Dämmung
- Dampfsperre
- Unterkonstruktion
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDrain® Дренажная рамка парапета | Арт. № | ||
|---|---|---|---|
Высококачественная нержавеющая сталь | |||
| с отверстиями в форме кругов | 25404030 | Посмотреть продукт | |
| отверстия в форме квадратов | 25404031 | Посмотреть продукт | |
| отверстия в форме элипса | 25404032 | Посмотреть продукт | |
| отверстия в форме пузырей | 25404033 | Посмотреть продукт | |
| решеткой | 25404034 | Посмотреть продукт | |
| продольные пластины | 25404035 | Посмотреть продукт |
+
