SitaDrain® Profilrahmen
Drainage
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

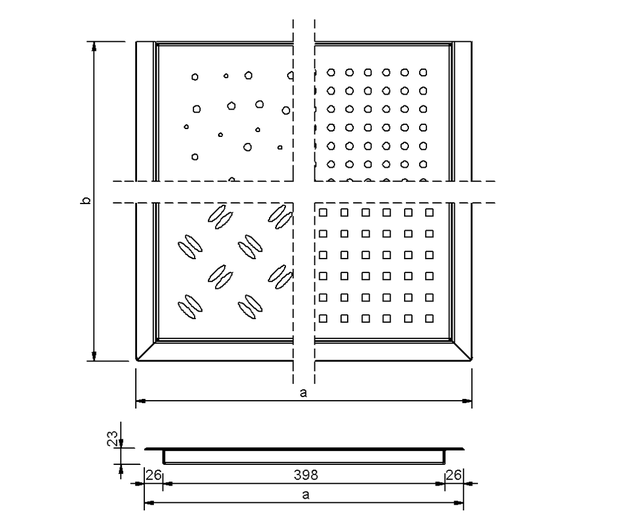

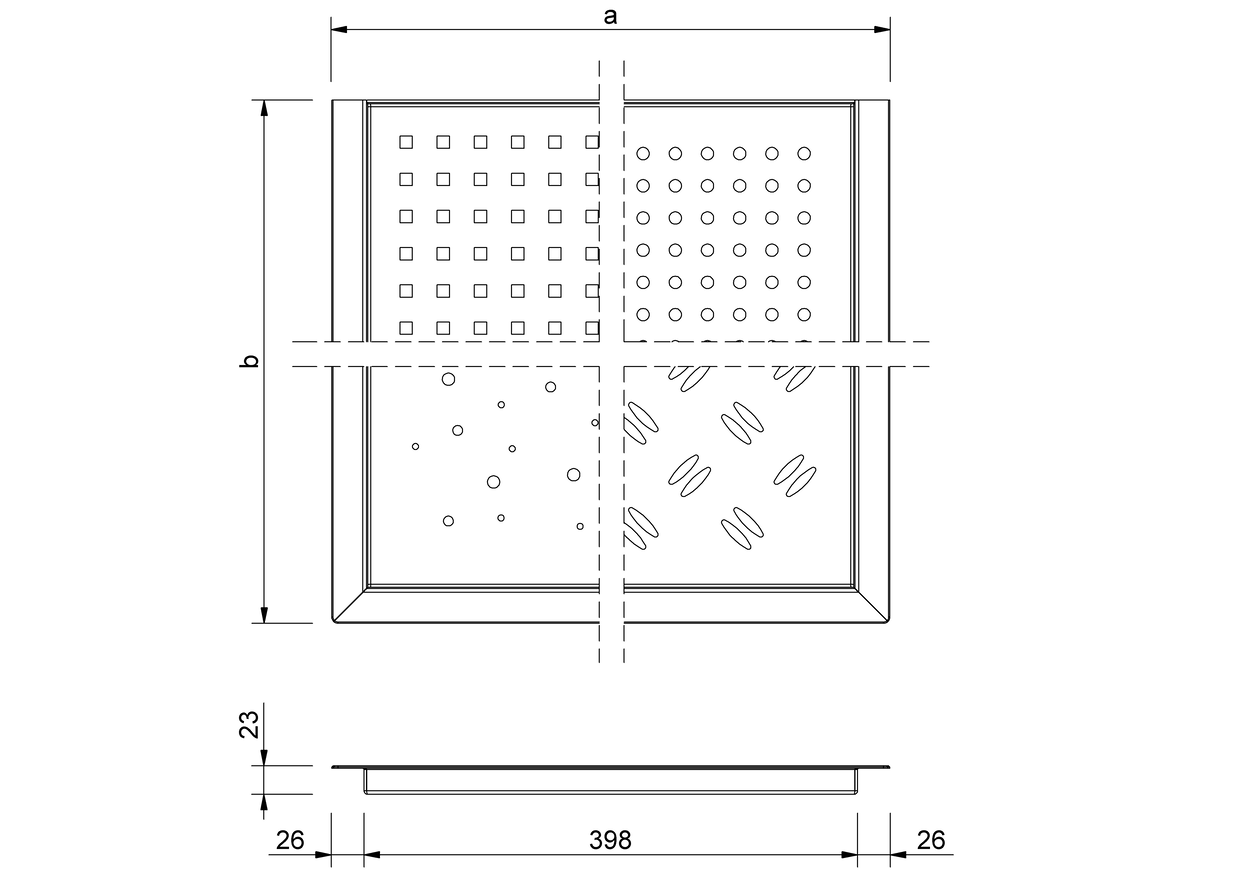

Technische Zeichnung
| a (mm) | b (mm) |
|---|---|
| 450 | 425 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG EB_SitaRondo_mit_Anstauelement_im_nicht_beluefteten_Dachaufbau_Balkon.DWG
DWG EB_SitaEasy_Anstauelement_und_SitaDrain_Profilrahmen_im_nicht_beluefteten_Dachaufbau_mit_Platten.DWG
DWG EB_SitaVasant_Double_SitaDrain_Profilrahmen_nicht_bel_Dachaufbau_mit_Plattenbelag.DWG
PDF SitaRondo_mit_Anstauelement_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag_im_Splitbett.pdf
PDF SitaEasy_mit_Anstauelement_und_SitaDrain_Profilrahmen_im_nicht_beluefteten_Dachaufbau_mit_Platten.pdf
PDF SitaVasant_Double_SitaDrain_Profilrahmen_nicht_bel_Dachaufbau_mit_Plattenbelag.pdf
PDF TechnischeZeichnung_25404031_de.pdf
PDF TechnischeZeichnung_25404032_de.pdf
PDF TechnischeZeichnung_25404033_de.pdf
PDF TechnischeZeichnung_25404034_de.pdf
PDF TechnischeZeichnung_25404035_de.pdf
DWG TZ_DB_SitaDrain_Profilrahmen_Bubblerost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Ellipsenrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Gitterrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Kreisrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Laengsstabrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Quadratrost_425_450_Edelstahl.DWG
Artikelauswahl
SitaDrain® Profilrahmen mit Einlegerost, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, Ausschnittmaß 400 mm x 400 mm, mit umlaufendem Profilrahmen zur Aufnahme des Rostes und dreiseitigen Auflage auf dem Plattenbelag, liefern und fachgerecht einbauen.
SitaDrain® Profilrahmen mit SitaEasy für die Hauptentwässerung im Umkehrdach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette für WDVS
7 SitaEasy

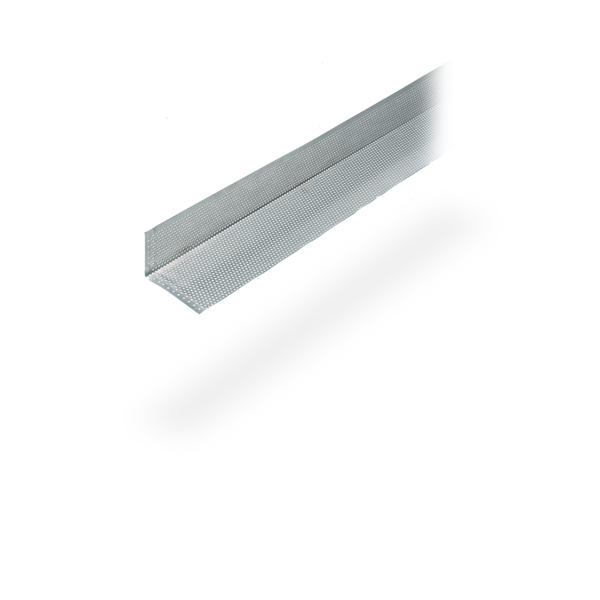

8 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
9.1 Profilrahmen
9.2 Revisionsrost
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette für WDVS
7 SitaEasy
8 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
9.1 Profilrahmen
9.2 Revisionsrost
Umkehrdachaufbau nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Filtervlies
- Drainagematte
- XPS Wärmedämmung
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
SitaRondo mit Anstaulosflansch und SitaDrain Profilrahmen im nichtbelüfteten Dachaufbau mit Plattenbelag im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dampfsperrplatte flex
SitaRondo mit Anstaulosflansch bestehend aus:
3.1 SitaRondo
3.2 Schrauben, Unterlegscheiben und Dichtungen
3.3 Anstaulosflansch
4 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
5.1 Revisionsrost
5.2 Profilrahmen
2 SitaMore Dampfsperrplatte flex
SitaRondo mit Anstaulosflansch bestehend aus:
3.1 SitaRondo
3.2 Schrauben, Unterlegscheiben und Dichtungen
3.3 Anstaulosflansch
4 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
5.1 Revisionsrost
5.2 Profilrahmen
Nicht belüfteter Dachaufbau nach den aaRdT mit Plattenbelag im Splittbett mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaEasy und SitaEasy Anstauelement mit SitaDrain® Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
1 SitaAttika Fassaden-Abdeckplatte
2 SitaPipe Edelstahl Rohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy
SitaEasy Anstauelement bestehend aus:
6.1 Dichtung
6.2 Anstauelement Grundkörper
SitaDrain® Profilrahmen bestend aus:
7.1 Revisionsrost
7.2 Profilrahmen
2 SitaPipe Edelstahl Rohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy
SitaEasy Anstauelement bestehend aus:
6.1 Dichtung
6.2 Anstauelement Grundkörper
SitaDrain® Profilrahmen bestend aus:
7.1 Revisionsrost
7.2 Profilrahmen
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaVasant Double und SitaDrain Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Dämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
AutoCAD
DWG EB_SitaEasy_und_SitaDrain_Profilrahmen_HE_im_Umkehrdach_mit_Plattenbelag.DWGDWG EB_SitaRondo_mit_Anstauelement_im_nicht_beluefteten_Dachaufbau_Balkon.DWG
DWG EB_SitaEasy_Anstauelement_und_SitaDrain_Profilrahmen_im_nicht_beluefteten_Dachaufbau_mit_Platten.DWG
DWG EB_SitaVasant_Double_SitaDrain_Profilrahmen_nicht_bel_Dachaufbau_mit_Plattenbelag.DWG
Einbaubeispiele
PDF SitaDrain_Profilrahmen_mit_SitaEasy_fuer_die_Hauptentwaesserung_im_Umkehrdach.pdfPDF SitaRondo_mit_Anstauelement_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag_im_Splitbett.pdf
PDF SitaEasy_mit_Anstauelement_und_SitaDrain_Profilrahmen_im_nicht_beluefteten_Dachaufbau_mit_Platten.pdf
PDF SitaVasant_Double_SitaDrain_Profilrahmen_nicht_bel_Dachaufbau_mit_Plattenbelag.pdf
Technische Zeichnungen
PDF TechnischeZeichnung_25404030_de.pdfPDF TechnischeZeichnung_25404031_de.pdf
PDF TechnischeZeichnung_25404032_de.pdf
PDF TechnischeZeichnung_25404033_de.pdf
PDF TechnischeZeichnung_25404034_de.pdf
PDF TechnischeZeichnung_25404035_de.pdf
DWG TZ_DB_SitaDrain_Profilrahmen_Bubblerost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Ellipsenrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Gitterrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Kreisrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Laengsstabrost_425_450_Edelstahl.DWG
DWG TZ_DB_SitaDrain_Profilrahmen_Quadratrost_425_450_Edelstahl.DWG
| SitaDrain® Profilrahmen | Artikel Nr. | ||
|---|---|---|---|
Edelstahl rostfrei | |||
| Kreisrost | 25404030 | Zum Produkt | |
| Quadratrost | 25404031 | Zum Produkt | |
| Ellipsenrost | 25404032 | Zum Produkt | |
| Bubblerost | 25404033 | Zum Produkt | |
| Gitterrost | 25404034 | Zum Produkt | |
| Längsstabrost | 25404035 | Zum Produkt |
+
