SitaCompact
Balkon- en terrasafvoer
- Producten
SitaCompact
Balkon- en terrasafvoer
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Thermisch geïsoleerd

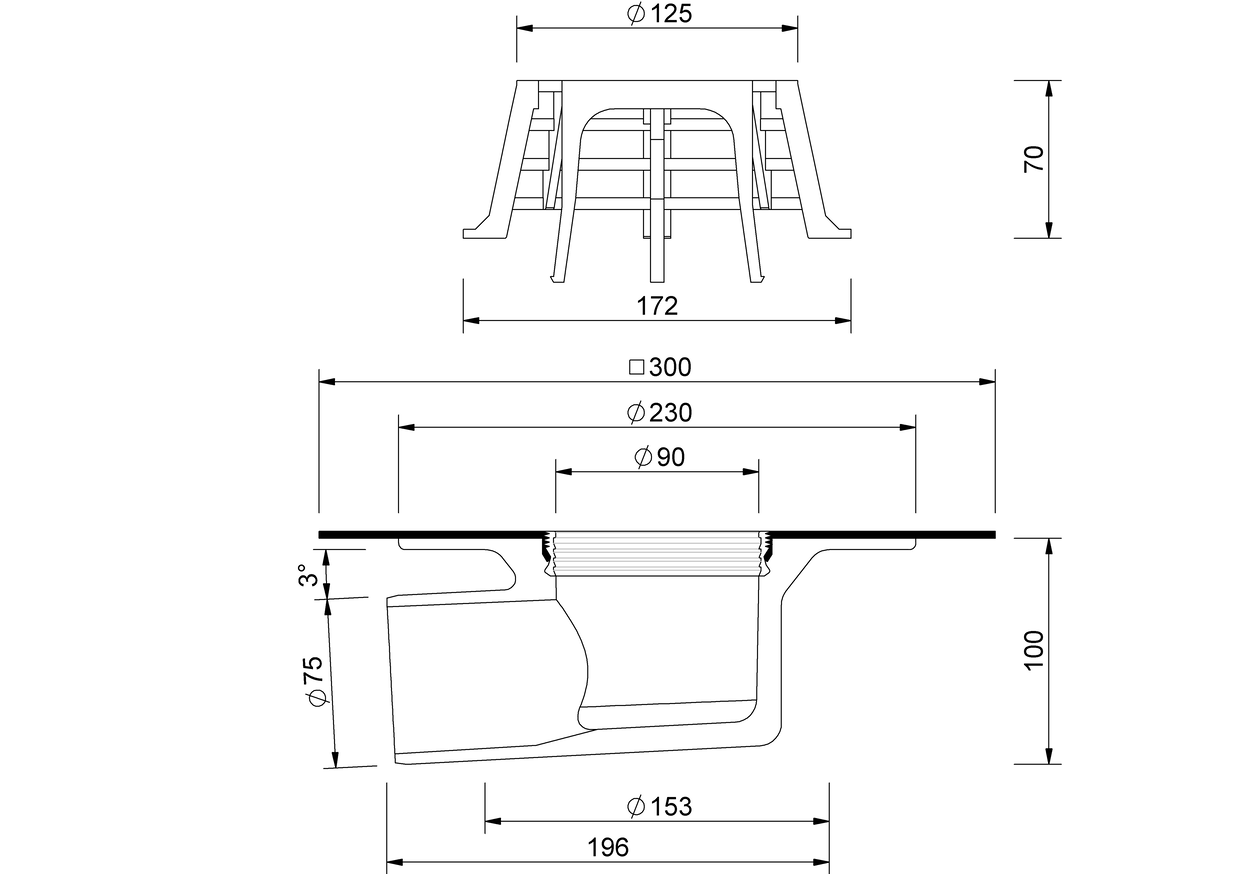

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Uitsparingsmaat (mm x mm) |
|---|---|---|
| 70 | 75 | 153 x 250 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten

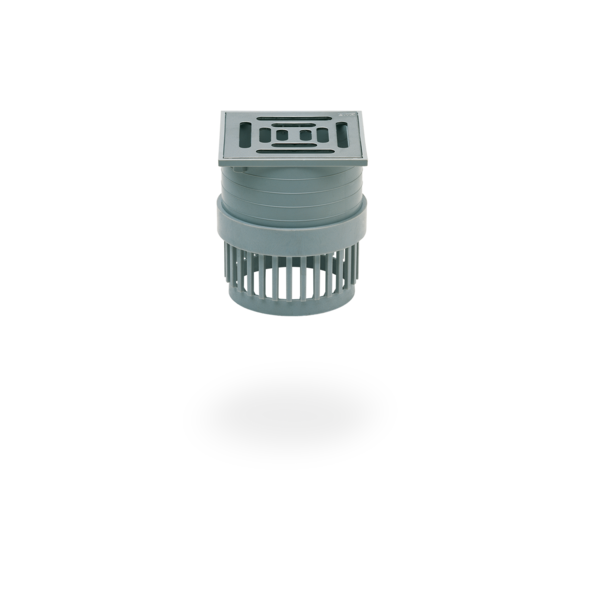

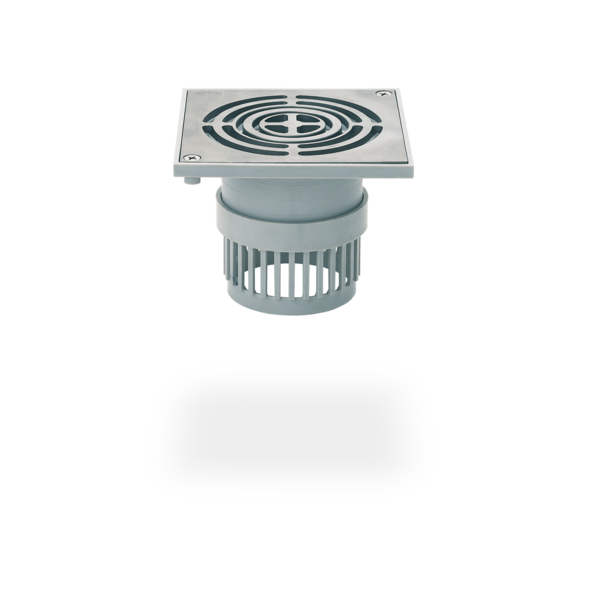

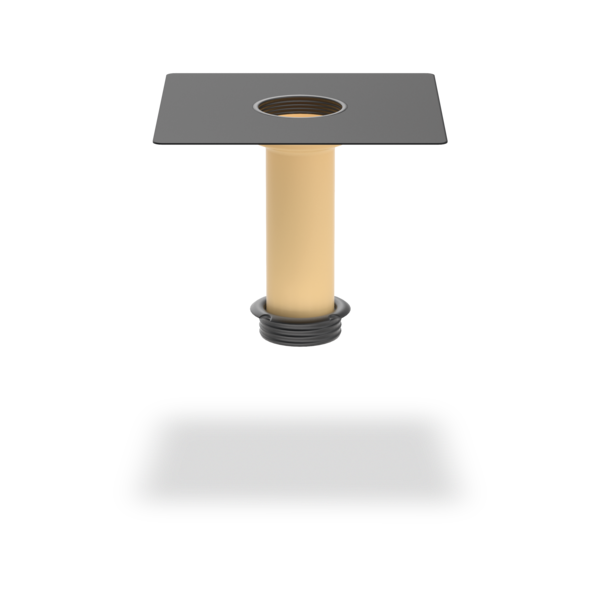

Artikelselectie

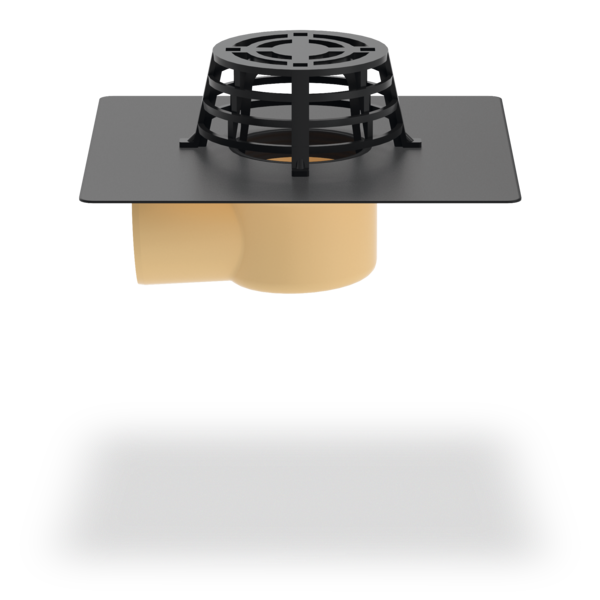

SitaCompact balkonkolk, haaks, van polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70. Voor directe aansluiting op buizen met schuifmof, voor conventionele dakwaterafvoer. Met ingeschuimde aansluitkraag naar keuze (300 mm x 300 mm) passend bij de gebruikte dakafdichting. Met borgring voor extra borging van de aansluitkraag en montage van de bladvanger. Compleet inclusief bladvanger, leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2 | 2.4 | 3.3 | 4.1 | 4.8 | 5.5 | 6.7 | 7.8 | 8.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 |

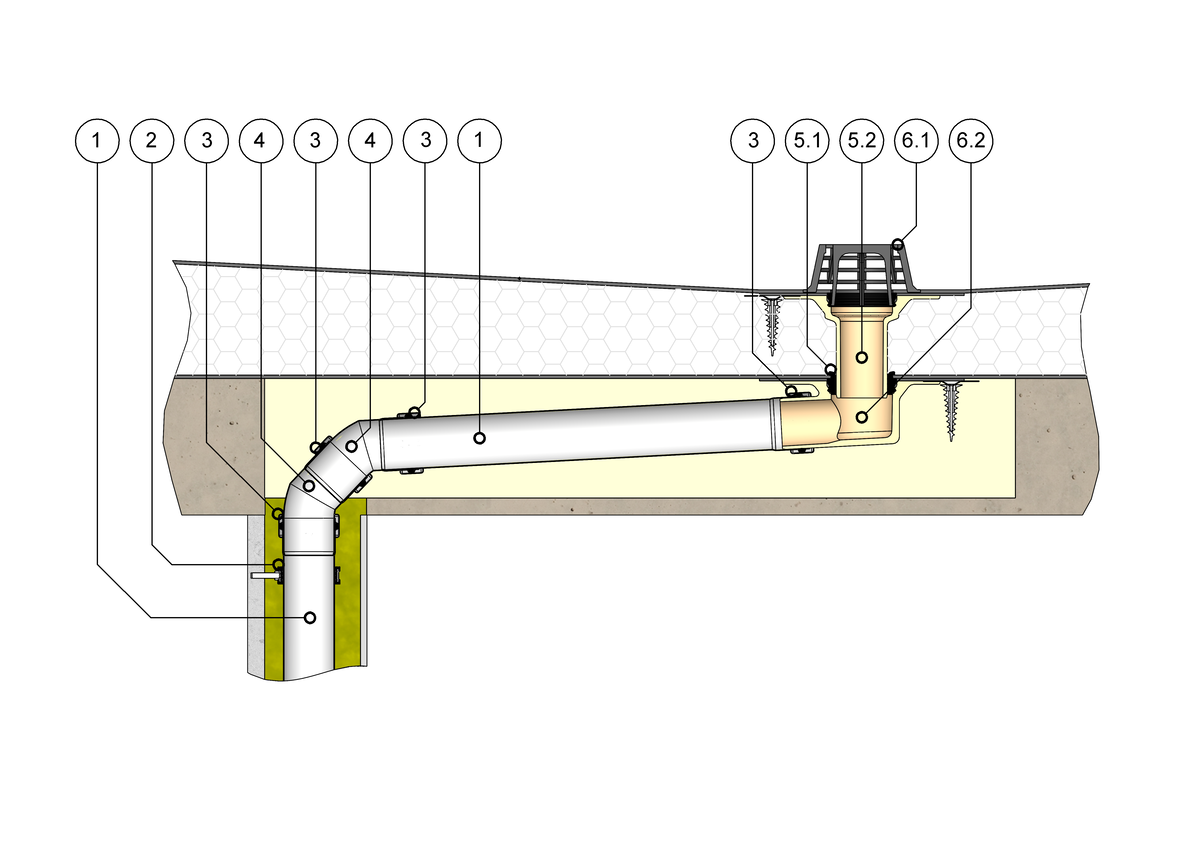

SitaCompact haaks en SitaCompact verhogingselement in niet-geventileerde dakopbouw
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht

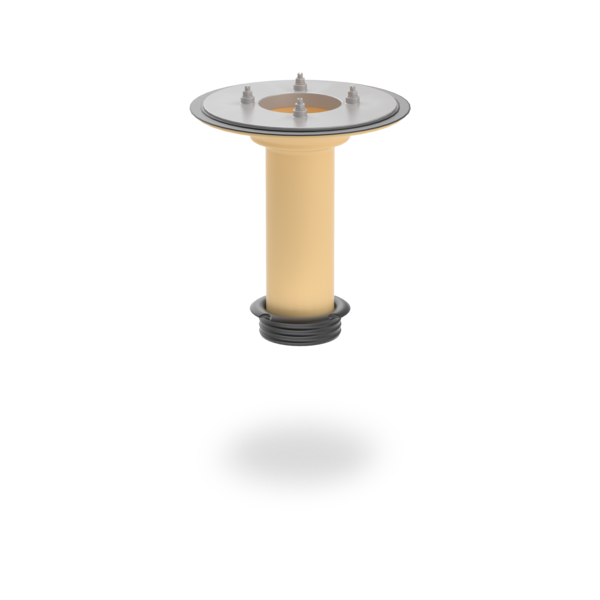

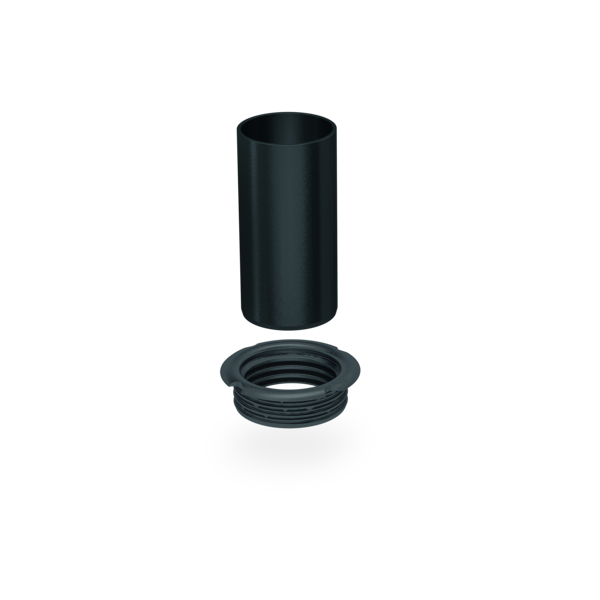

SitaCompact verhogingselement bestaande uit:
5.1 Afdichtring
5.2 Afvoerelement
SitaCompact gebogen, bestaande uit:
6.1 Grindvanger
6.2 Afvoerelement
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
SitaCompact verhogingselement bestaande uit:
5.1 Afdichtring
5.2 Afvoerelement
SitaCompact gebogen, bestaande uit:
6.1 Grindvanger
6.2 Afvoerelement
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaDrain Klassik met SitaDrain verbindingselement en SitaCompact bij bekledingsplaten op een grindbed
SitaDrain® Terra bestaande uit:
1.1 Frame
1.2 In hoogte verstelbare rubber/metaal buffer
1.3 Inspectierooster
2 SitaDrain® grindkering
3 SitaCompact gebogen
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaDrain aftakkanaal
6 SitaPipe roestvrijstalen buis
7 SitaPipe roestvrijstalen bocht
8 SitaMore flexibele dampschermplaat
SitaDrain® Klassik bestaande uit:
9.1 Frame
9.2 In hoogte verstelbare rubberen voetjes
9.3 Inspectierooster
1.1 Frame
1.2 In hoogte verstelbare rubber/metaal buffer
1.3 Inspectierooster
2 SitaDrain® grindkering
3 SitaCompact gebogen
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaDrain aftakkanaal
6 SitaPipe roestvrijstalen buis
7 SitaPipe roestvrijstalen bocht
8 SitaMore flexibele dampschermplaat
SitaDrain® Klassik bestaande uit:
9.1 Frame
9.2 In hoogte verstelbare rubberen voetjes
9.3 Inspectierooster
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Grindbed
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

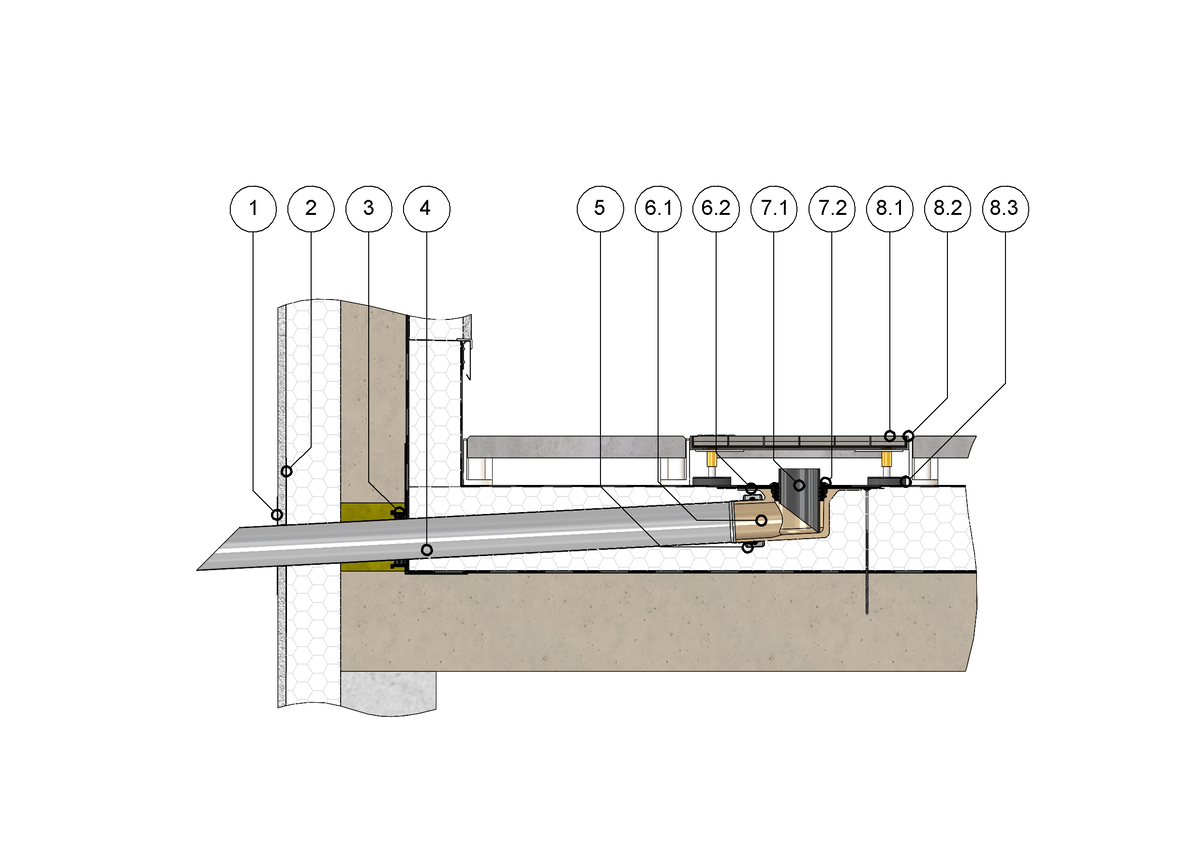

SitaCompact gebogen met SitaCompact overloopring, in niet-geventileerde dakconstructies met bekledingsplaten en SitaDrain Terra
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
3 SitaMore dampschermplaat
4 SitaPipe roestvrijstalen buis
4 SitaPipe roestvrijstalen verankeringsbeugel
SitaCompact gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Aansluitslabbe volgens specificatie

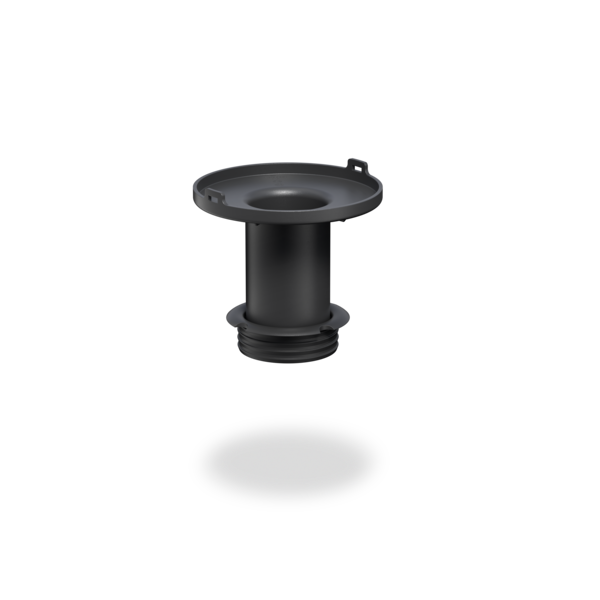

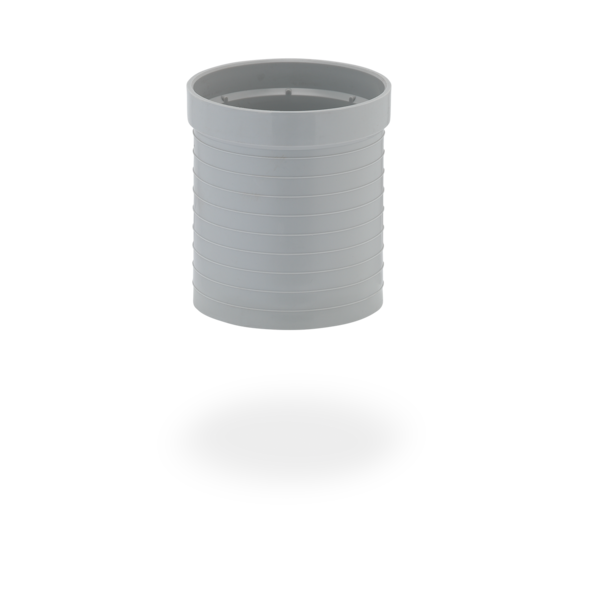

SitaCompact stuwring bestaande uit:
7.1 Stuwring
7.2 Afdichtring
SitaDrain® Terra bestaande uit:
8.1 Inspectierooster
8.2 Frame
8.3 In hoogte verstelbare rubberen voetjes
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
3 SitaMore dampschermplaat
4 SitaPipe roestvrijstalen buis
4 SitaPipe roestvrijstalen verankeringsbeugel
SitaCompact gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Aansluitslabbe volgens specificatie
SitaCompact stuwring bestaande uit:
7.1 Stuwring
7.2 Afdichtring
SitaDrain® Terra bestaande uit:
8.1 Inspectierooster
8.2 Frame
8.3 In hoogte verstelbare rubberen voetjes
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

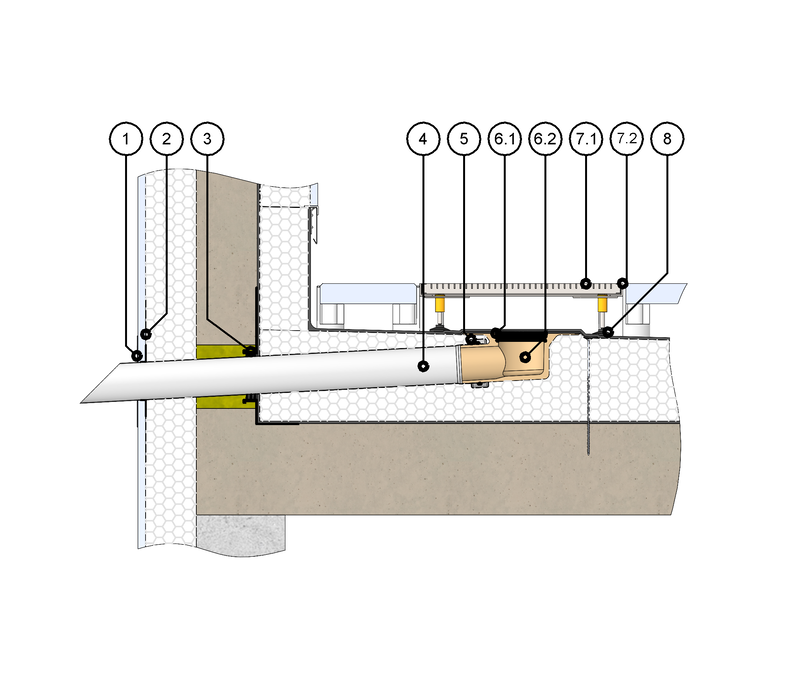

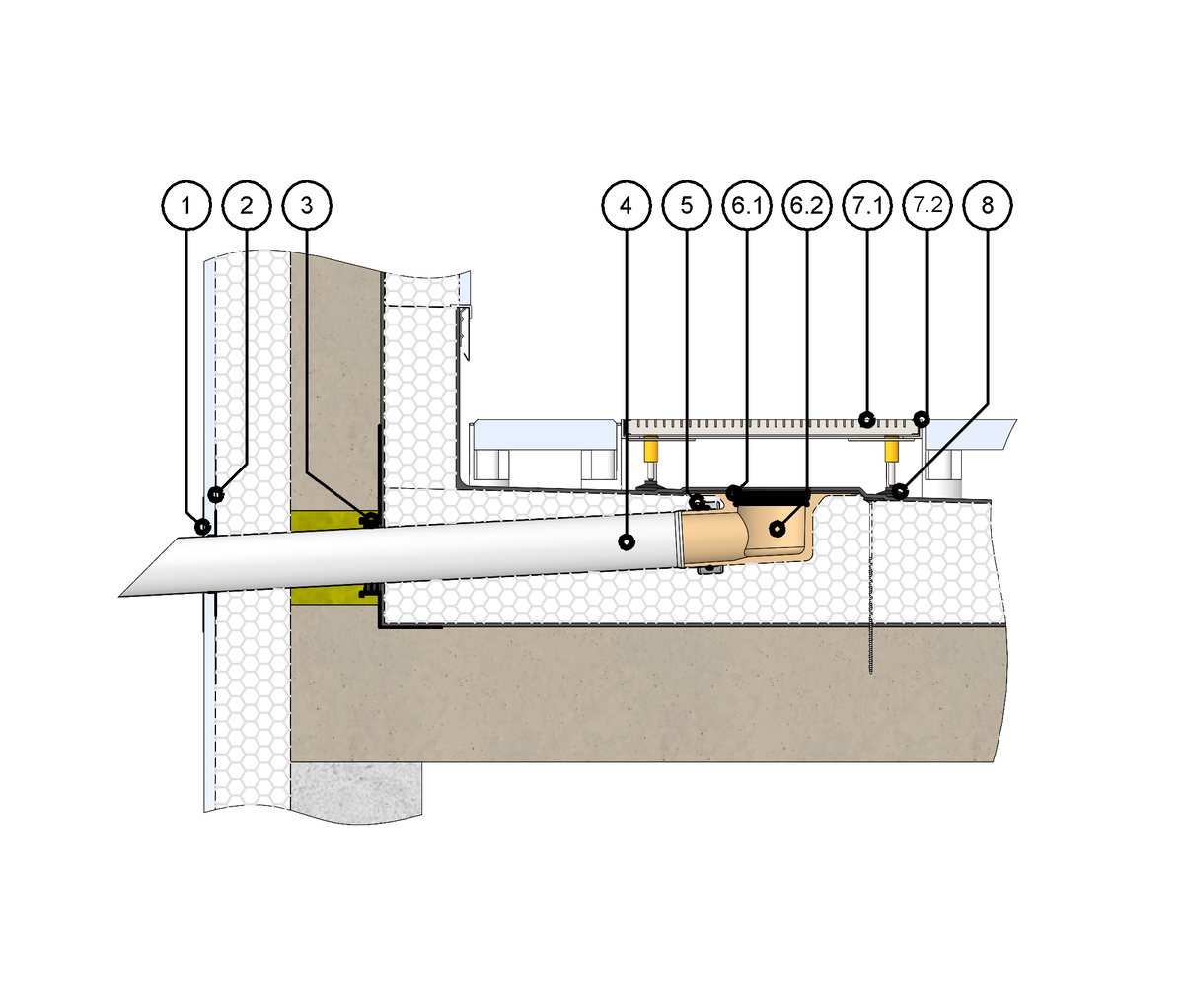

SitaCompact gebogen, verhoogde inbouw voor noodafwatering in ongeventileerde dakopbouw met betegeling
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
3 SitaMore dampschermplaat
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel
SitaCompact gebogen, bestaande uit:
6.1 Aansluitslabbe volgens specificatie van de klant
6.2 Afvoerelement
SitaDrain® Terra bestaande uit:
7.1 Maasrooster
7.2 Frame
8 SitaDrain® scharnierend gelagerde steunpoten
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
3 SitaMore dampschermplaat
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel
SitaCompact gebogen, bestaande uit:
6.1 Aansluitslabbe volgens specificatie van de klant
6.2 Afvoerelement
SitaDrain® Terra bestaande uit:
7.1 Maasrooster
7.2 Frame
8 SitaDrain® scharnierend gelagerde steunpoten
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten op dragers
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
