SitaSani®
Renovatiekolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

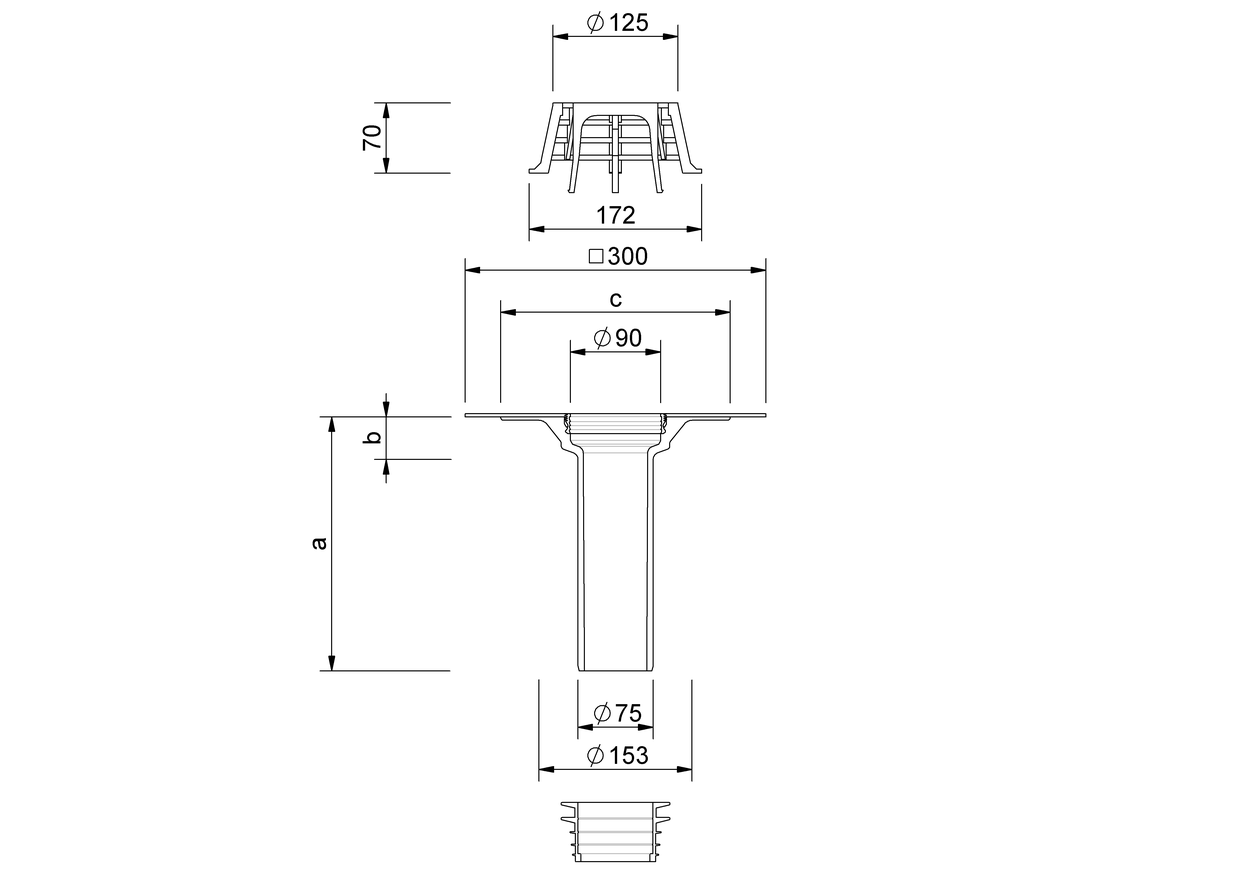

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) | b (mm) | c (mm) | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met profieldichtingsring |
|---|---|---|---|---|---|---|
| 70 | 75 | 255 | 44 | 229 | 82 - 103 | - |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie

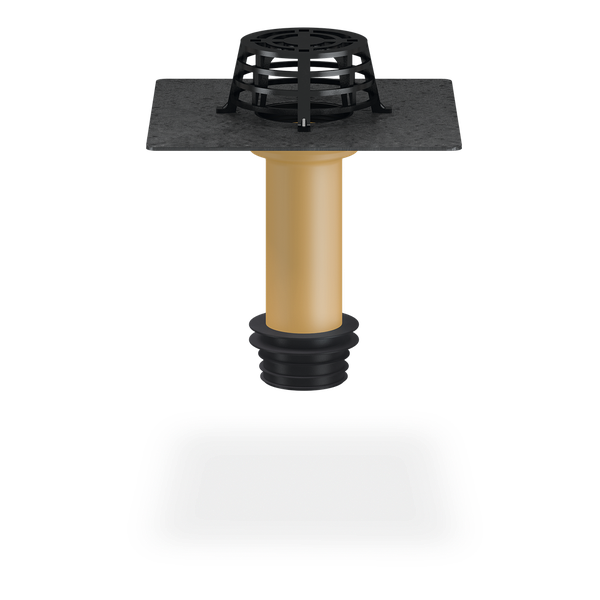

SitaSani® 70 renovatiekolk,van polyurethaan, hoogte 255 mm, thermisch geïsoleerd, conform NEN EN 1253-2, afvoercapaciteit 4,1 l/s bij 35 mm stuwhoogte, voor de renovatie van binnendiameters van 82–103 mm. Inclusief grote ingeschuimde aansluitslabbe (300 x 300 mm) in dakdichtingsmembraan naar keuze voor homogene aansluiting op dakdichtingslaag. Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van de grindvang. Compleet inclusief grindvanger en meerlippige afdichtring voor terugstroombeveiliging, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 255 mm | 0.7 | 1.2 | 1.7 | 2.2 | 2.5 | 3.4 | 4.1 | 4.7 | 5.3 | 5.9 | 6.8 | 7.6 | 9 | 10 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 255 mm | 0.7 | 1.2 | 1.7 | 2.2 | 2.5 | 3.4 | 4.1 | 4.7 | 5.3 | 5.9 | 6.8 | 7.6 | 9 | 10 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 |
SitaSani® als trechterrenovatie in ongeventileerde dakopbouw als trechterrenovatie in ongeventileerde dakopbouw
SitaSani® bestaande uit:
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaSani® als buisrenovatie in ongeventileerde dakopbouw
SitaSani® 63/90/105 bestaande uit:
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Nieuwe afdichting
- Nieuwe thermische isolatie
- Bestaande afdichting
- Bestaande thermische isolatie
- Dampscherm
- Onderconstructie
+
