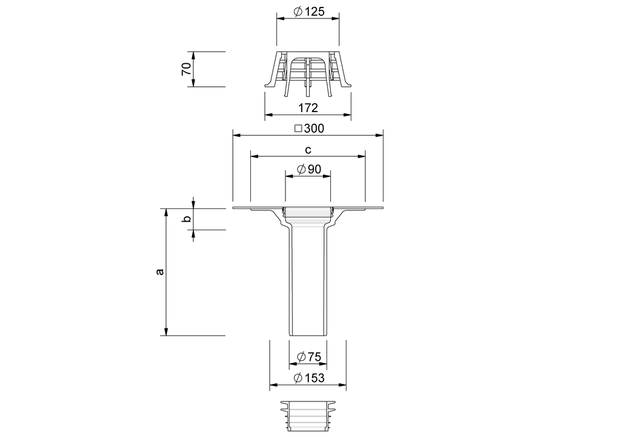

| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Lippendichtring | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Profildichtring |
|---|---|---|---|---|---|---|
| 70 | 75 | 255 | 44 | 229 | 82 - 103 | - |

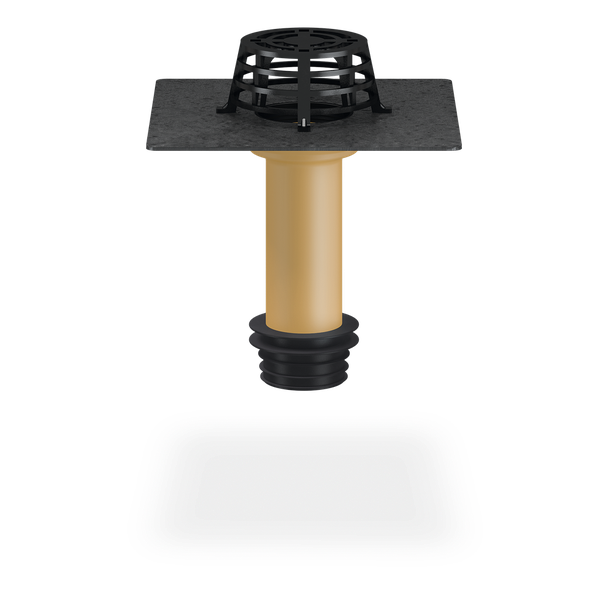

SitaSani® 70 Sanierungsgully, aus Polyurethan, Höhe 255 mm, wärmegedämmt, nach DIN EN 1253-2, Abflussmenge 4,1 l/s bei 35 mm Stauhöhe, zur Sanierung von Innendurchmessern von 82–103 mm. Mit großer eingeschäumter Wunschanschlussmanschette (300 mm x 300 mm) zur homogenen Verbindung der Dachabdichtung. Mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfangs. Komplett inklusive Kiesfang, Gleitmittel und mehrlippigem Dichtring zur Rückstausicherung, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 255 mm | 0.7 | 1.2 | 1.7 | 2.2 | 2.5 | 3.4 | 4.1 | 4.7 | 5.3 | 5.9 | 6.8 | 7.6 | 9 | 10 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 |
