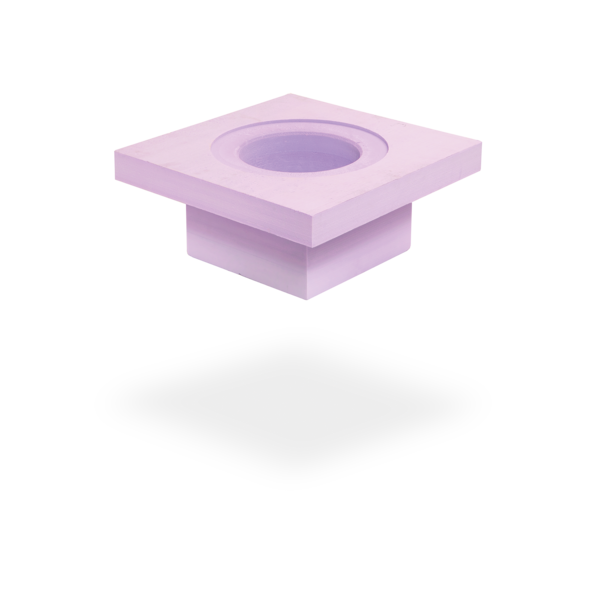

SitaCompact

Isolatieblok voor dakkolk

Foto_S_SitaStandard_SitaTrendy_Daemmkoerper_Gully.tif

Productkenmerken

Drukvast
Maatvast
Ongevoelig voor vocht
Rotbestendig

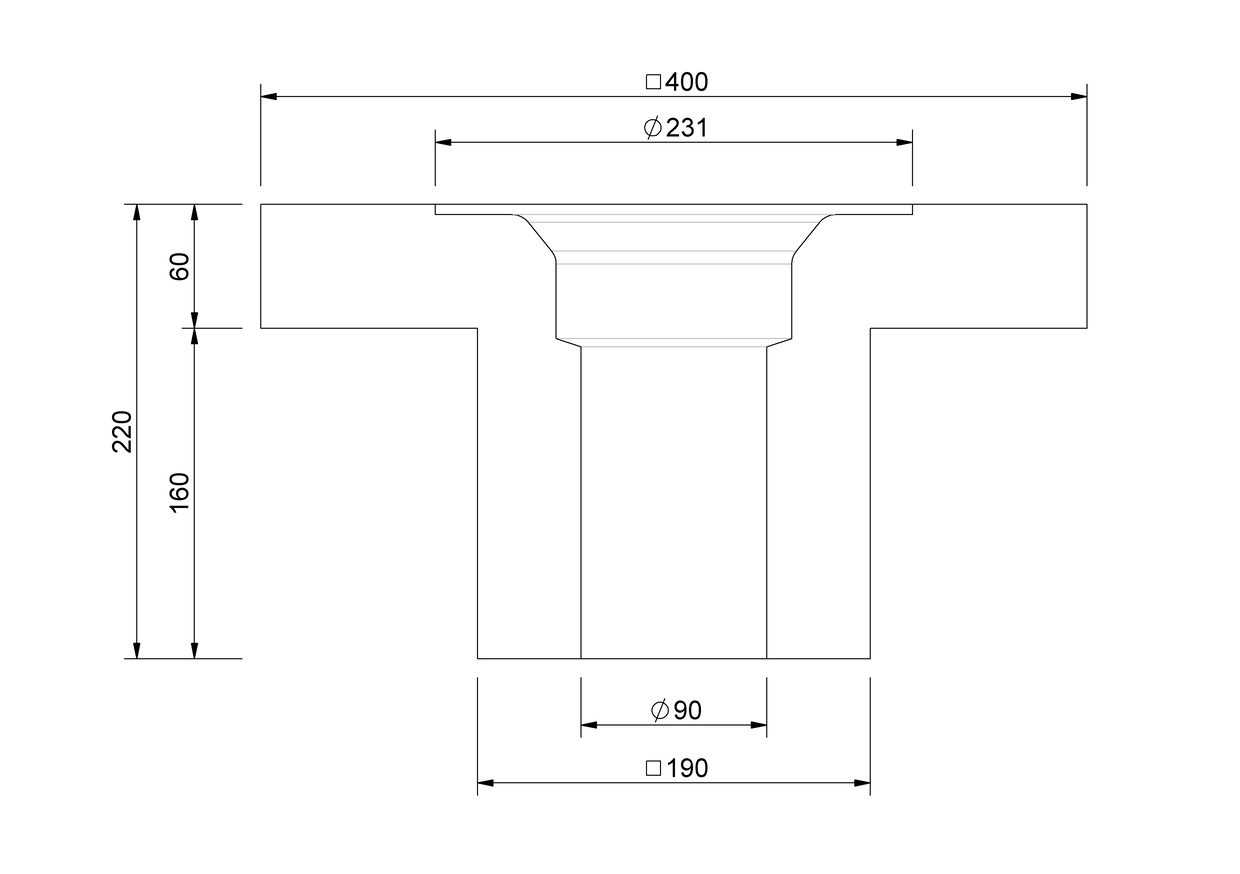

Technische tekening

SitaCompact isolatie-element, voor SitaCompact en SitaCompact met schroefflens, van geëxtrudeerd polystyreenschuim (XPS), afmetingen 400 mm x 400 mm x 220 mm, nominale waarde van de warmtegeleidbaarheid λʙ = 0,037 W/m*K, Euro-brandreactieklasse E, volgens EN 13501-1. Voor de thermische isolatie en als verloren bekisting, geleverd en deskundig ingebouwd.

Installatievoorbeelden

SitaCompact voor ongeventileerde dakconstructies met SitaCompact balkonopzetframe en bekledingsplaten

1 SitaCompact isolatie-element
2 SitaCompact verticaal

SitaCompact verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement

SitaCompact balkonopzetframe bestaande uit:
4.1 Eindrooster
4.2 Behuizing
4.3 Roosterinlaatzeef

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaCompact met overloopring voor ongeventileerde dakconstructies met bekledingsplaten

1 SitaCompact isolatie-element
2 SitaCompact verticaal

SitaCompact verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement

SitaCompact stuwring bestaande uit:
4.1 Stuwring
4.2 Afdichtring

SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame

6 SitaPipe roestvrijstalen buisbeugel
7 SitaPipe roestvrijstalen buis
8 SitaPipe roestvrijstalen bocht
9 SitaPipe roestvrijstalen verankeringsbeugel

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaCompact		Artikelnummer
Isolatieblok voor dakkolk
Isolatieblok voor dakkolk	SitaCompact verticaal	E199003	Product tonen
