SitaDSS Ravana

overloopelement

Productkenmerken

Bestand tegen gebruikelijke externe omgevingsinvloeden
Slag- en stootvast
Hittebestendig
Lange levensduur
Universeel inzetbaar voor elke dakdichting

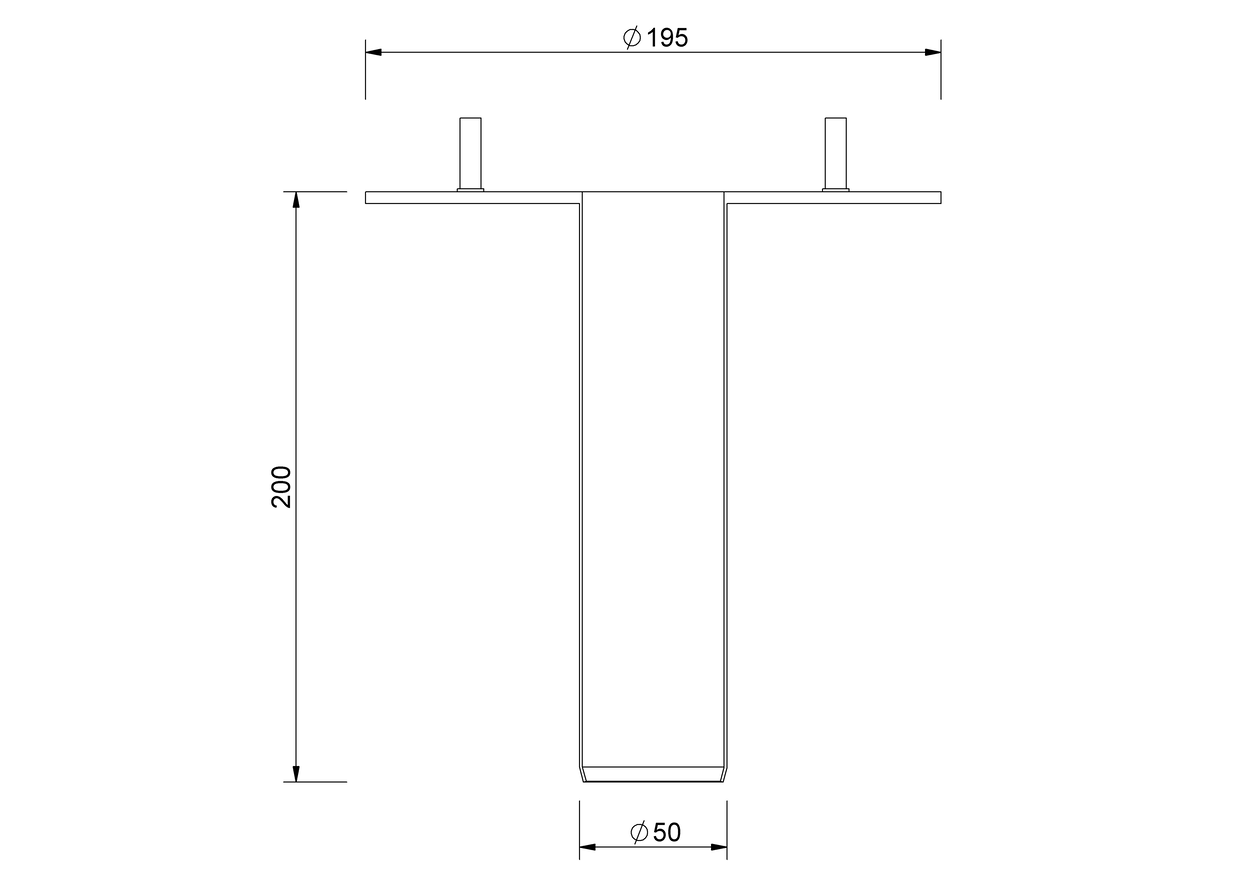

Technische tekening

Damming hoogte van-tot (mm)
30 - 150

Prestatiebeschrijving

SitaDSS Ravana stuwelement voor noodafwatering voor SitaDSS Ravana drukstroomkolk, van roestvrij staal, materiaalnr. 1.4301, conform NBN EN 1253-2, stuwhoogte van 30 tot 150 mm, met een afvoercapaciteit van 14,1 l/s volvulling bij een waterkolom van 43 mm,conform EN 1253-2:2013, geleverd en deskundig ingebouwd.

Installatievoorbeelden

SitaDSS Ravana met SitaDSS Ravana overloopelement voor noodafvoer in binnenliggende goot

1 SitaDSS Ravana overloopelement

SitaDSS Ravana verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Sluitringen, moeren en afdichtslabben
2.3 Losse flens

SitaDSS Ravana bestaande uit:
3.1 Airstop
3.2 Losse flens
3.3 Sluitringen, moeren en afdichtslabben
3.4 Afvoerelement
3.5 Verankeringsbeugel
3.6 Insteekmof uit HDPE

4 SitaDSS elektrolasmof uit PE
5 SitaDSS PE-bocht 88,5°
6 SitaDSS PE-bocht 45°
7 SitaDSS Y-stuk uit PE
8 SitaDSS PE-buizensysteem
9 SitaDSS Clamp bevestiging
10 SitaDSS Rail montagerail
11 SitaDSS railophanging

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Dakbedekking
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDSS Ravana			Artikelnummer
overloopelement
overloopelement	SitaDSS Ravana	30 - 150	289001	Product tonen
