Variante

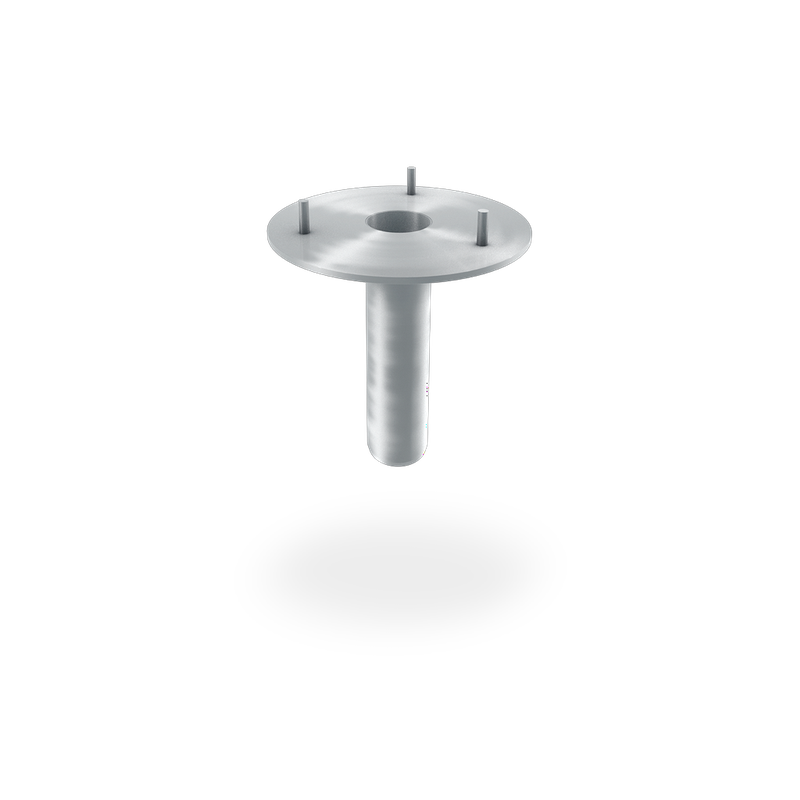

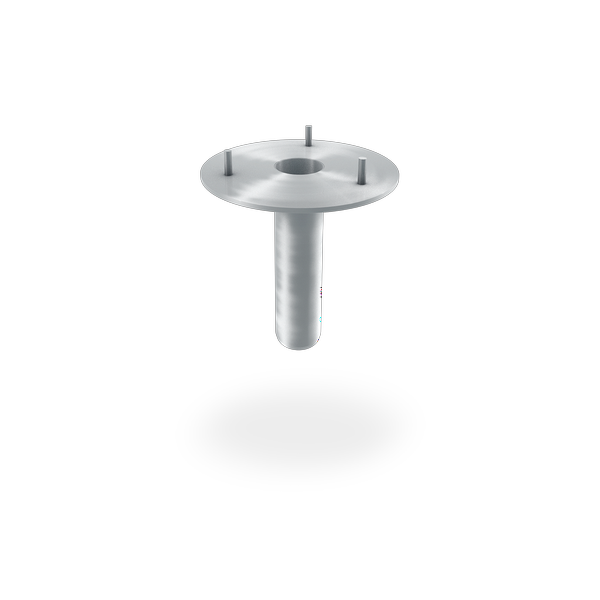

SitaDSS Ravana

Anstauelement

Eigenschaften

Wiederstandsfähig gegenüber üblichen Einflüssen aus Umweltbelastungen
Stoß- und schlagfest
Hitzebeständig
Langlebig
Universell für jede Abdichtung

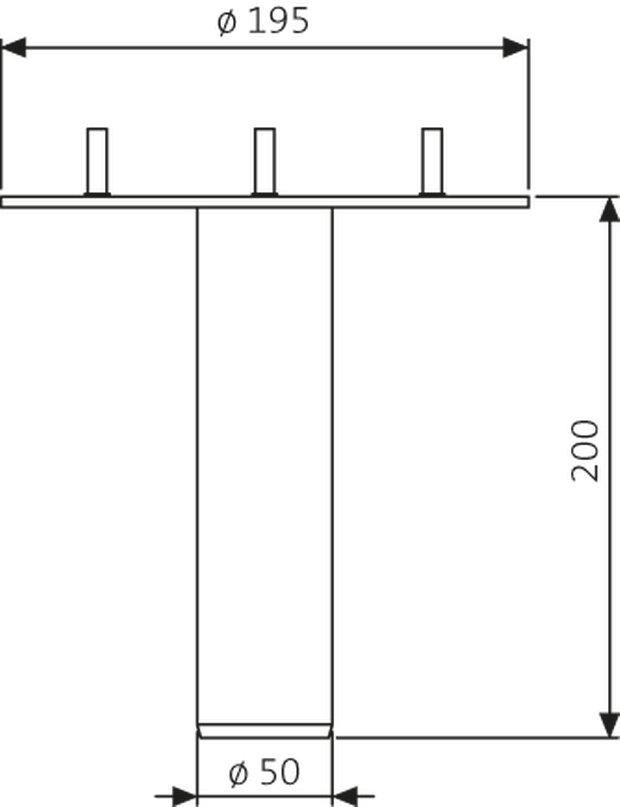

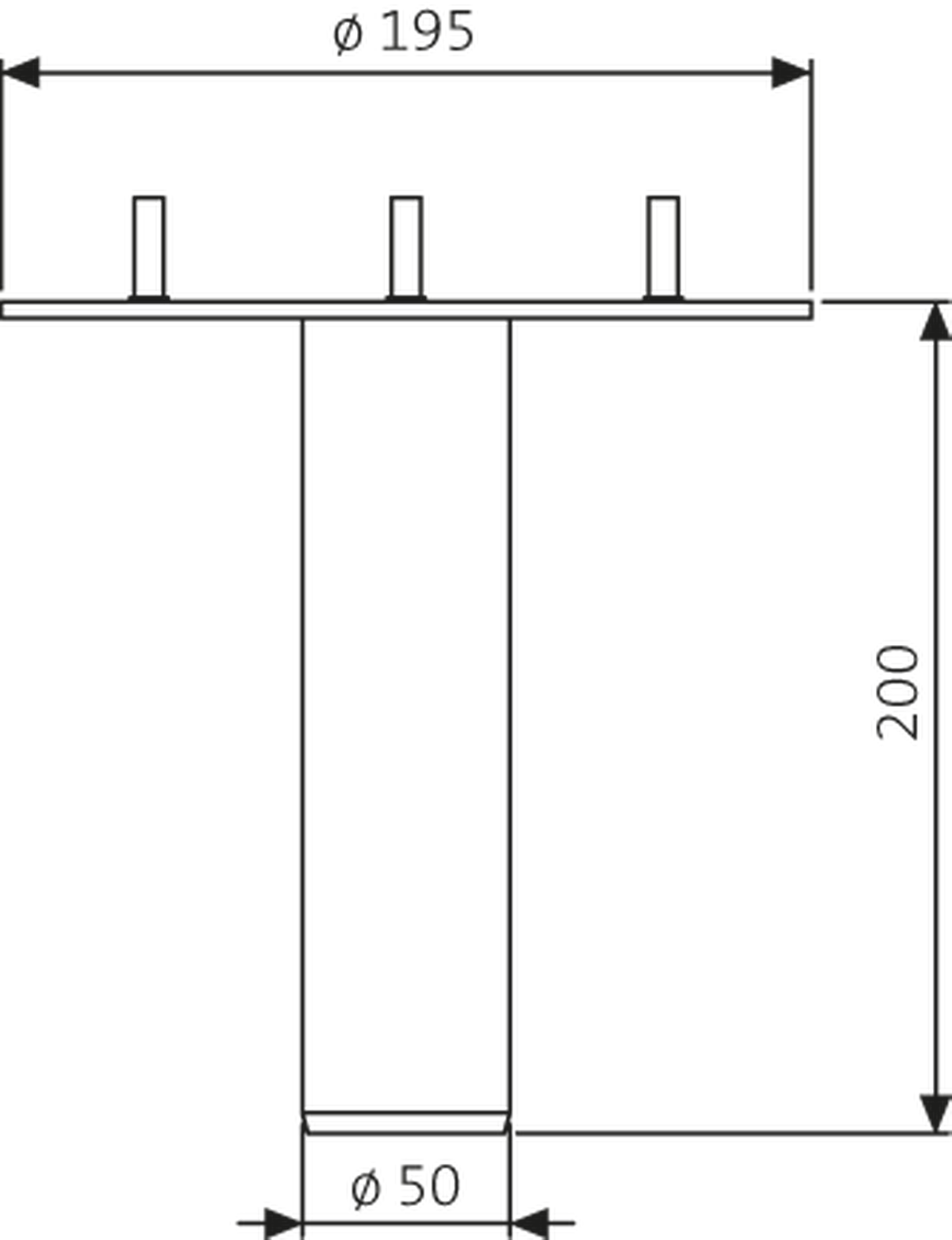

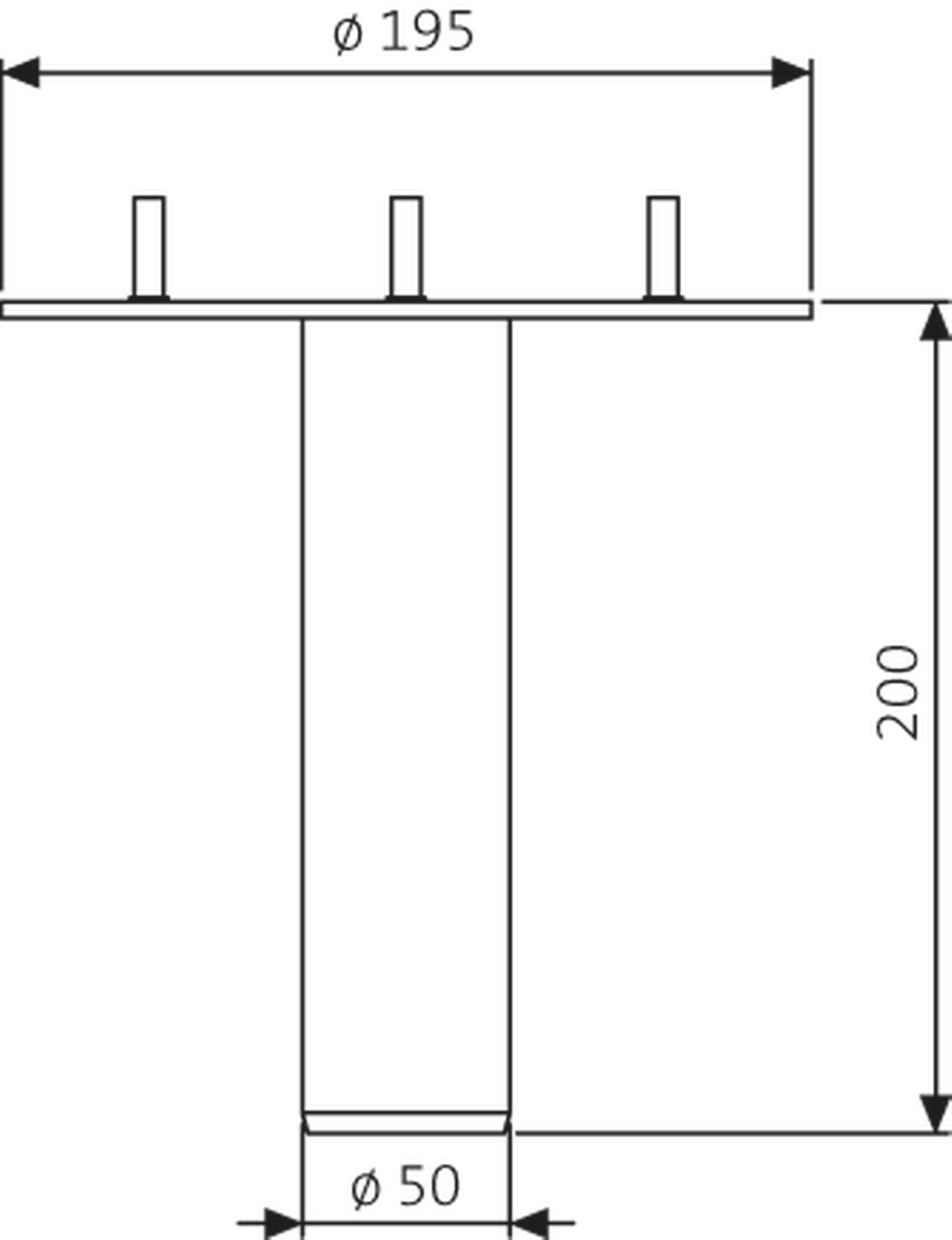

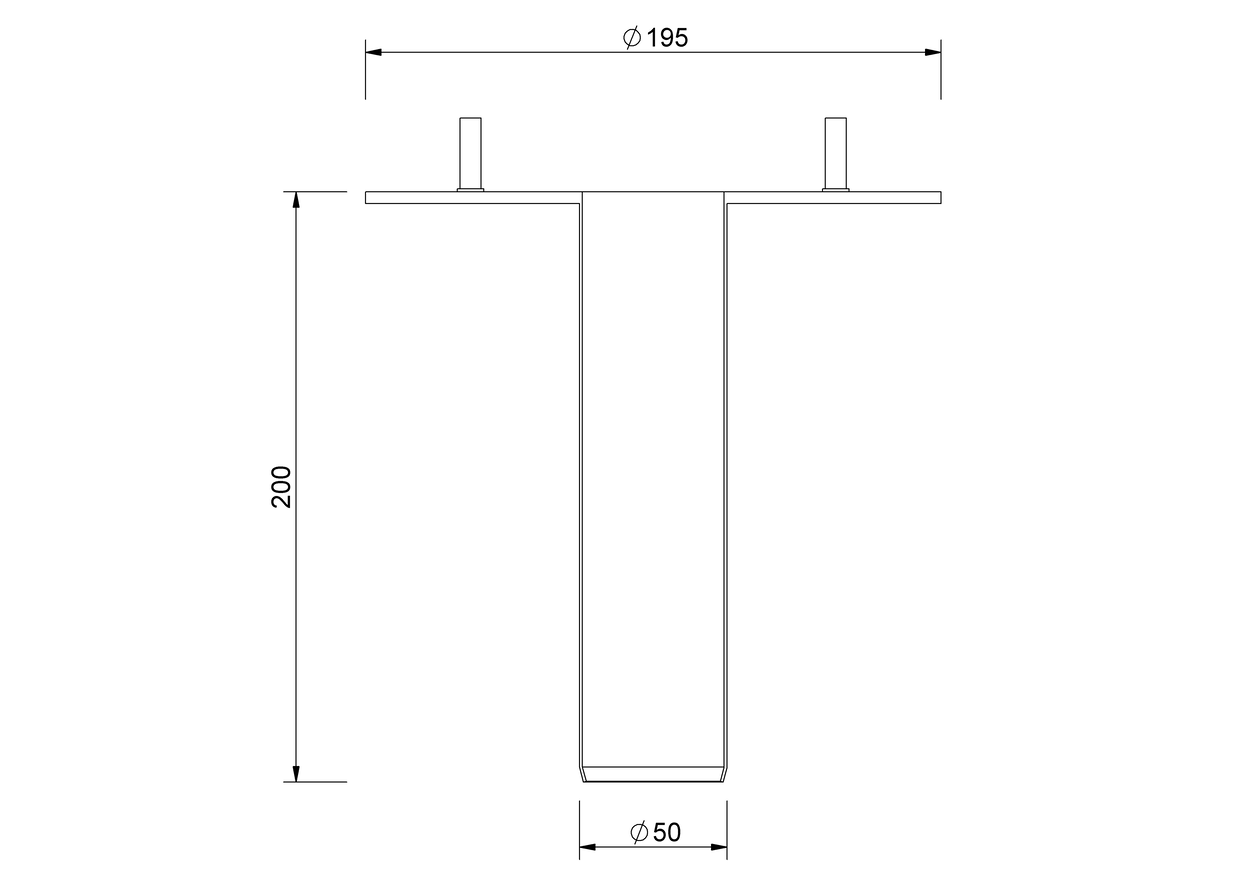

Technische Zeichnung

Anstauhöhe von-bis (mm)
30 - 150

Leistungstext

SitaDSS Ravana Anstauelement zur Notentwässerung für SitaDSS Ravana Druckstroemungsgully, aus Edelstahl rostfrei, Werkstoff-Nr. 1.4301, nach DIN EN 1253-2, AnstauHöhe von 30 bis 150 mm, Mit einer entwässerungsleistung von 14,1 l/s Vollfuellung bei einer Wassersaeule von 43 mm, nach prEN 1253-2:2013, liefern und fachgerecht einbauen.

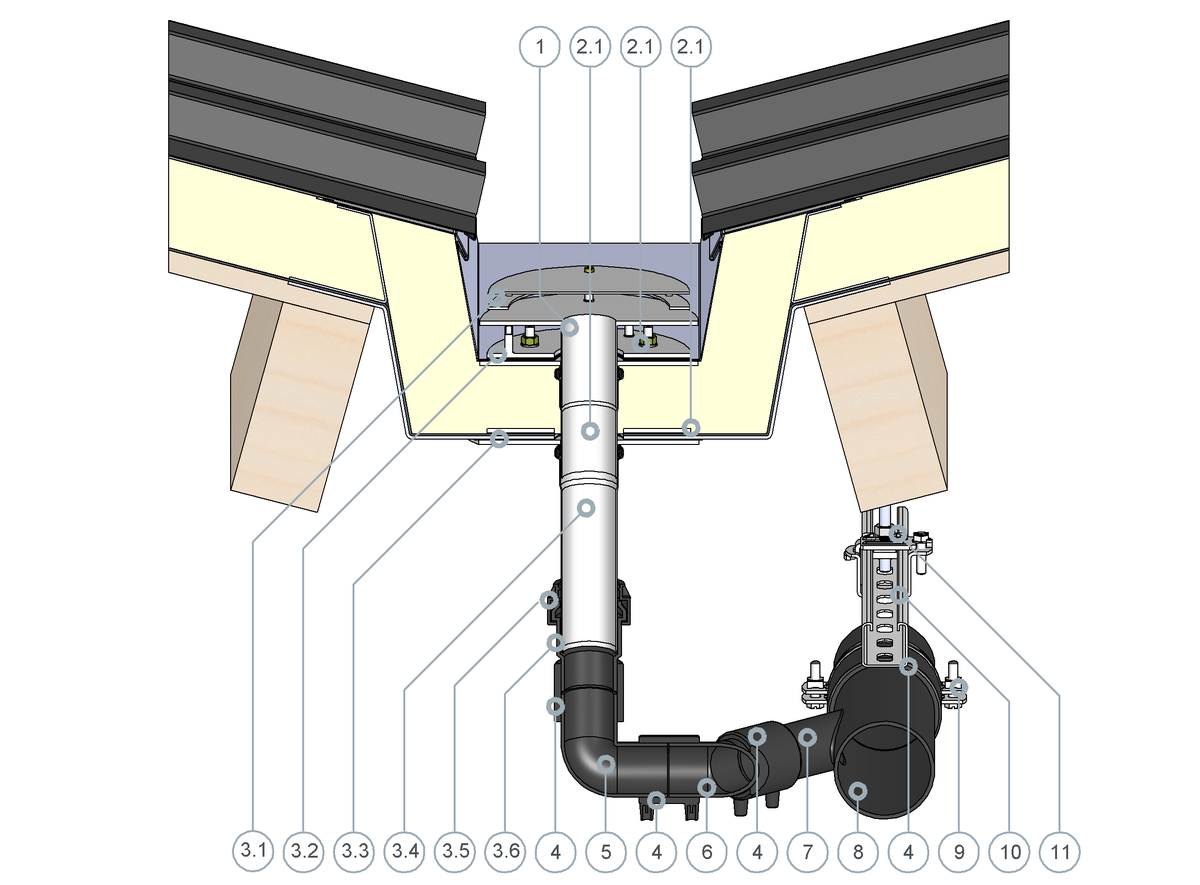

Einbaubeispiele

SitaDSS Ravana mit SitaDSS Ravana Anstauelement für die Notentwässerung in einer innenliegenden Rinne

1 SitaDSS Ravana Anstauelement

SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Unterlegscheiben, Muttern und Dichtmanschetten
2.3 Losflansch

SitaDSS Ravana bestehend aus:
3.1 Airstop
3.2 Losflansch
3.3 Unterlegscheiben, Muttern und Dichtmanschetten
3.4 Grundkörper
3.5 Sicherungsschelle
3.6 PE-HD Steckmuffe

4 SitaDSS PE Elektroschweißmuffe
5 SitaDSS PE Bogen 88,5°
6 SitaDSS PE Bogen 45°
7 SitaDSS PE Abzweig
8 SitaDSS PE Rohrsystem
9 SitaDSS Clamp Befestigung
10 SitaDSS Rail Montageschiene
11 SitaDSS Rail Aufhängung

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Dacheindeckung
Wärmedämmung
Dampfsperre
Unterkonstruktion

MultiCAD und BIM-Daten

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

Artikelauswahl

SitaDSS Ravana			Artikel Nr.
Anstauelement
Anstauelement	SitaDSS Ravana	30 - 150	289001	Zum Produkt
