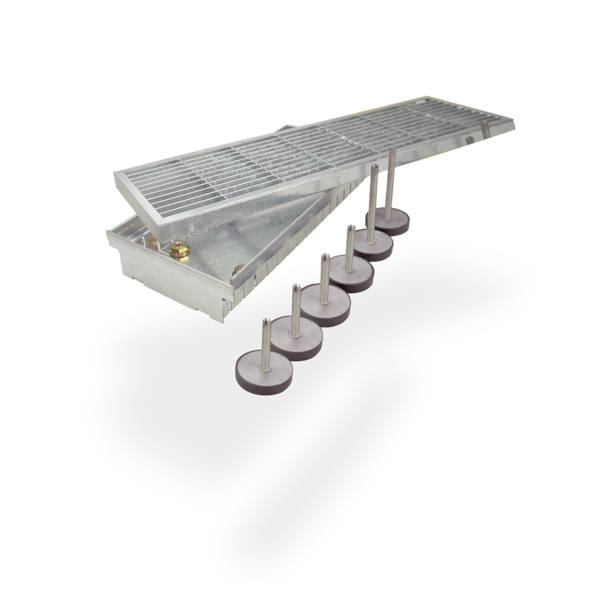

SitaDrain® bakgoot
Hoogteverstelset
Productkenmerken
- Traploos verstelbare hoogte-instelset, voor 50-90 mm 70-110 mm of 110-150 mm, afhankelijk van de bakgoot en de hoogte-instelset
- Bij langsstaafrooster en roosterplaten traploos verstelbare hoogte-instelset, voor 60-90 mm 80-110 mm of 120-150 mm, afhankelijk van de bakgoot en de hoogte-instelset

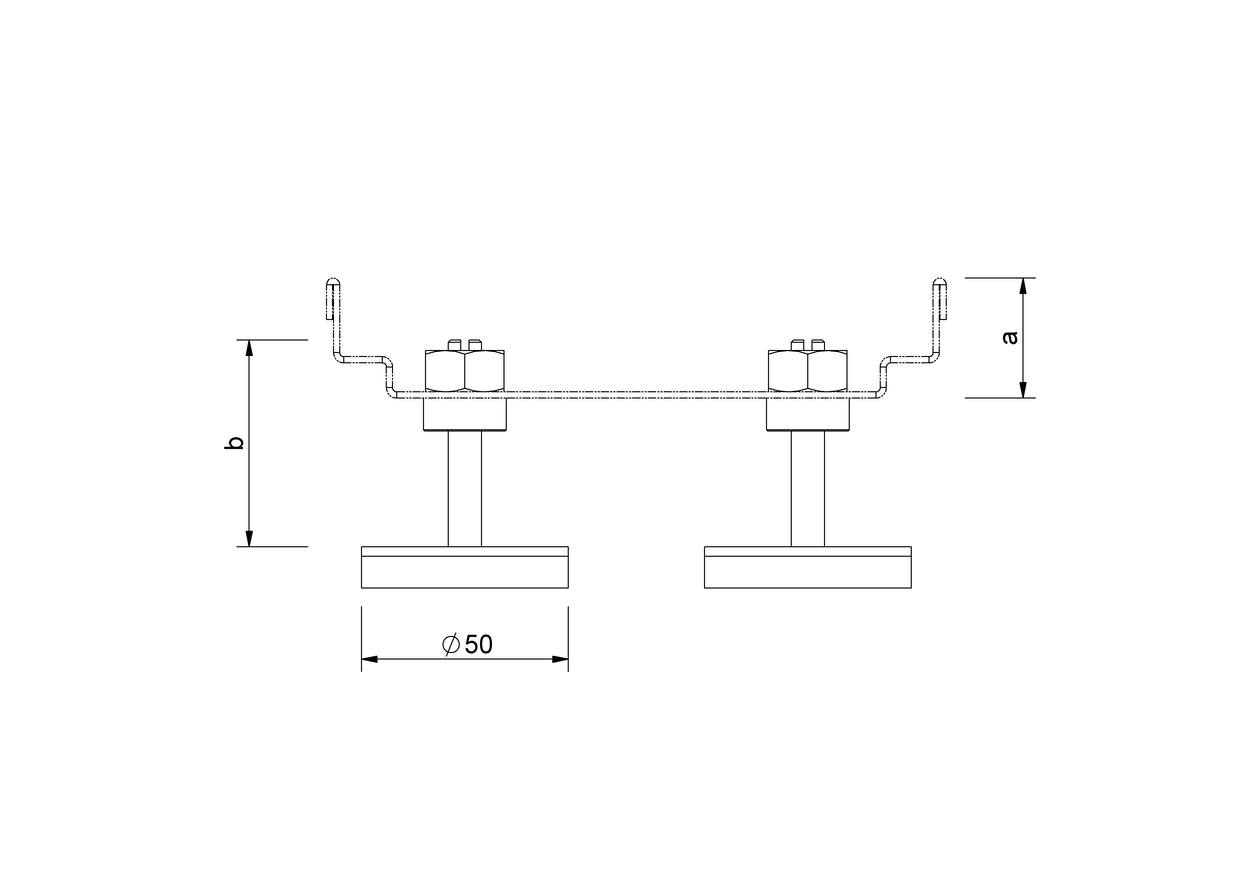

Technische tekening
| Hoogteverstelling set nr. | b (mm) | Goothoogte (mm) a = 30 mm | Goothoogte (mm) a = 40 mm | Goothoogte (mm) a = 50 mm |
|---|---|---|---|---|
| Set 2 | 50 | 70-90 mm | 70-100 mm | 70-110 mm |
| Set 3 | 90 | 110-130 mm | 110-140 mm | 110-150 mm |
| Set 1 | 30 | 50-70 mm | 60-80 mm | 70-90 mm |
