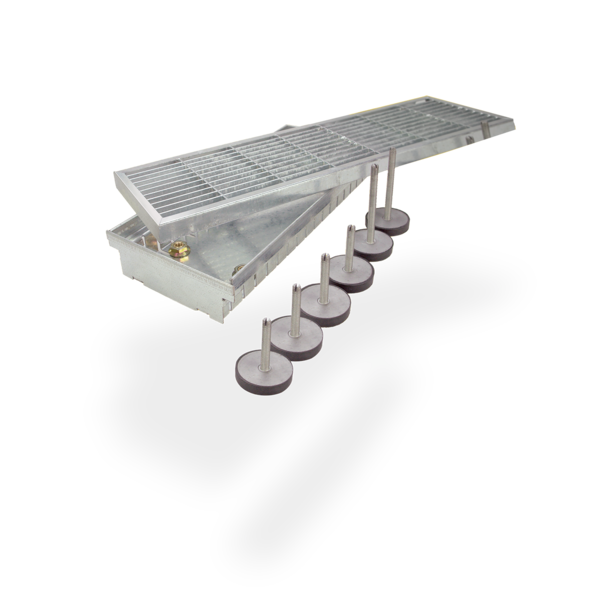

SitaDrain® Kastenrinne
Höheneinstellset
Eigenschaften
- Höheneinstellset stufenlos höheneinstellbar von 50-90 mm, 70-110 mm oder 110-150 mm, je nach Kastenrinne und Höheneinstellset
- Bei Längsstab- und Gitterrost stufenlos höheneinstellbar von 60-90 mm, 80-110 mm oder 120-150 mm, je nach Kastenrinne und Höheneinstellset

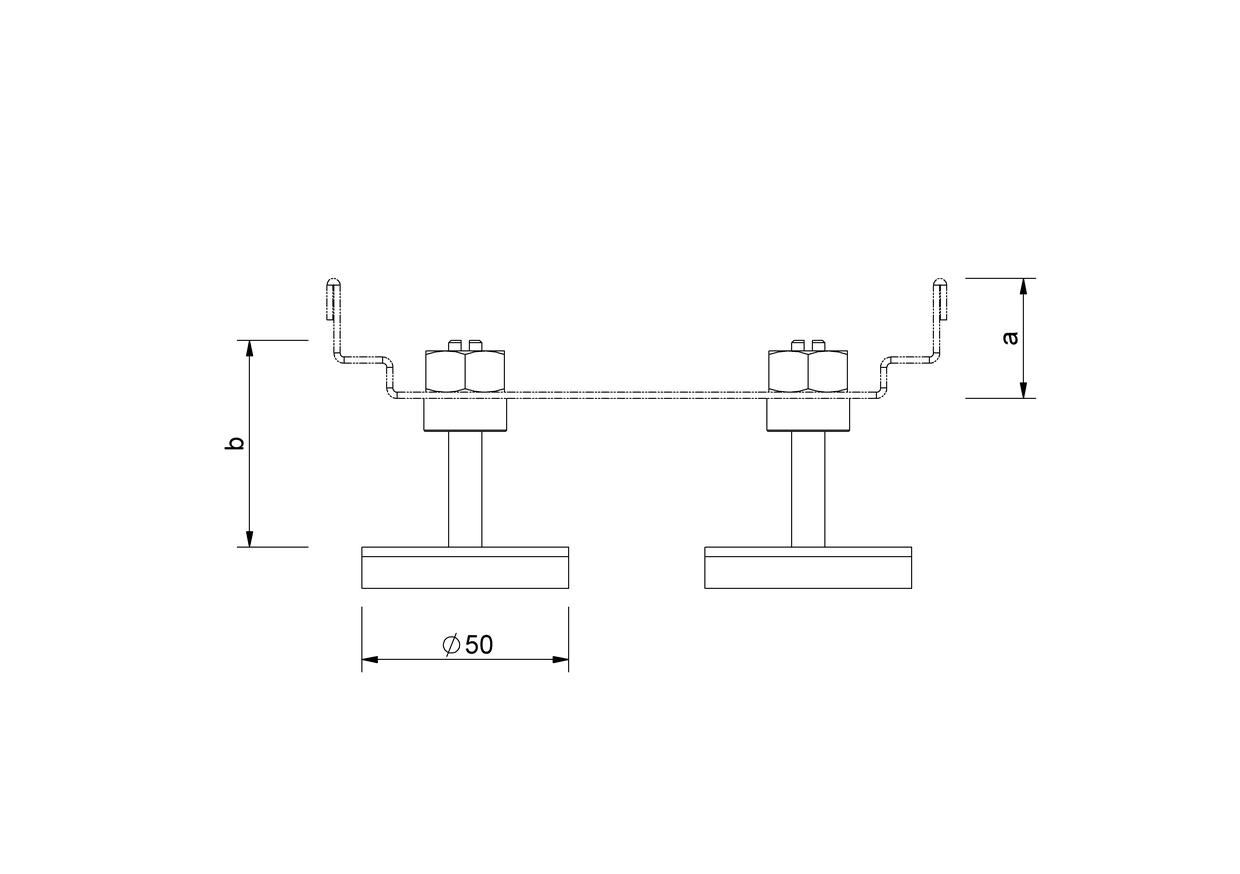

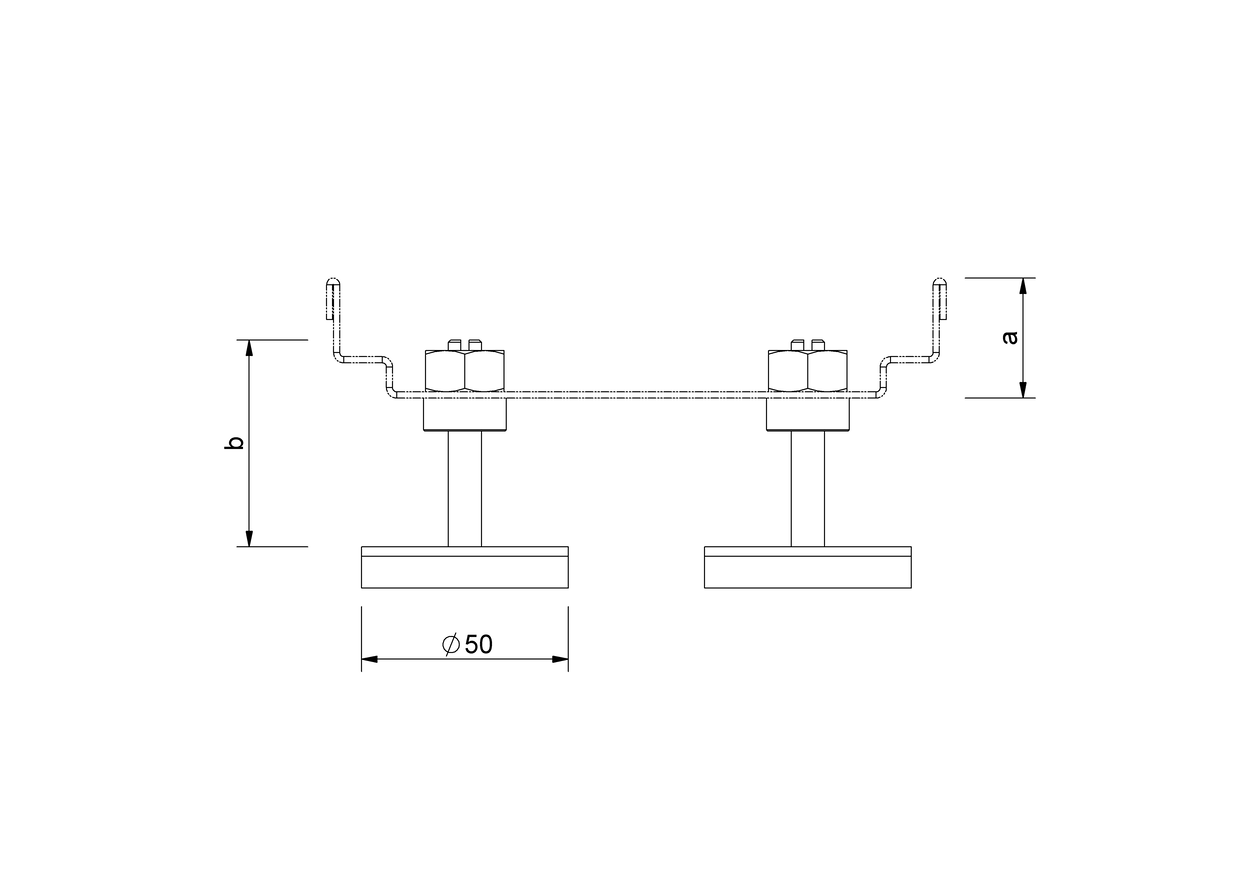

Technische Zeichnung
| Höheneinstellset Nr. | b (mm) | Rinnenhöhe (mm) a = 30mm | Rinnenhöhe (mm) a = 40mm | Rinnenhöhe (mm) a = 50mm |
|---|---|---|---|---|
| Set 3 | 90 | 110-130 mm | 110-140 mm | 110-150 mm |
| Set 1 | 30 | 50-70 mm | 60-80 mm | 70-90 mm |
| Set 2 | 50 | 70-90 mm | 70-100 mm | 70-110 mm |
