Дренажный желоб SitaDrain®

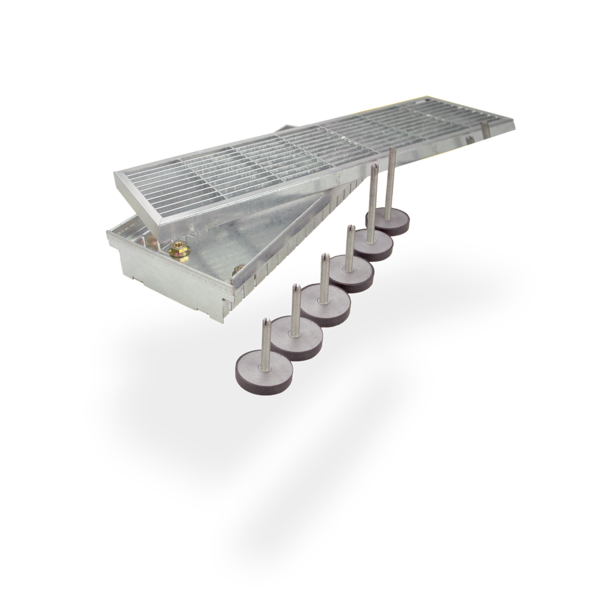

Комплект для регулировки высоты
Свойства
- Регулировка высоты устанавливается бесступенчато регулируемая по высоте от 50-90 мм, 70-110 мм или 110-150 мм, в зависимости от комплекта для установки желоба и высоты

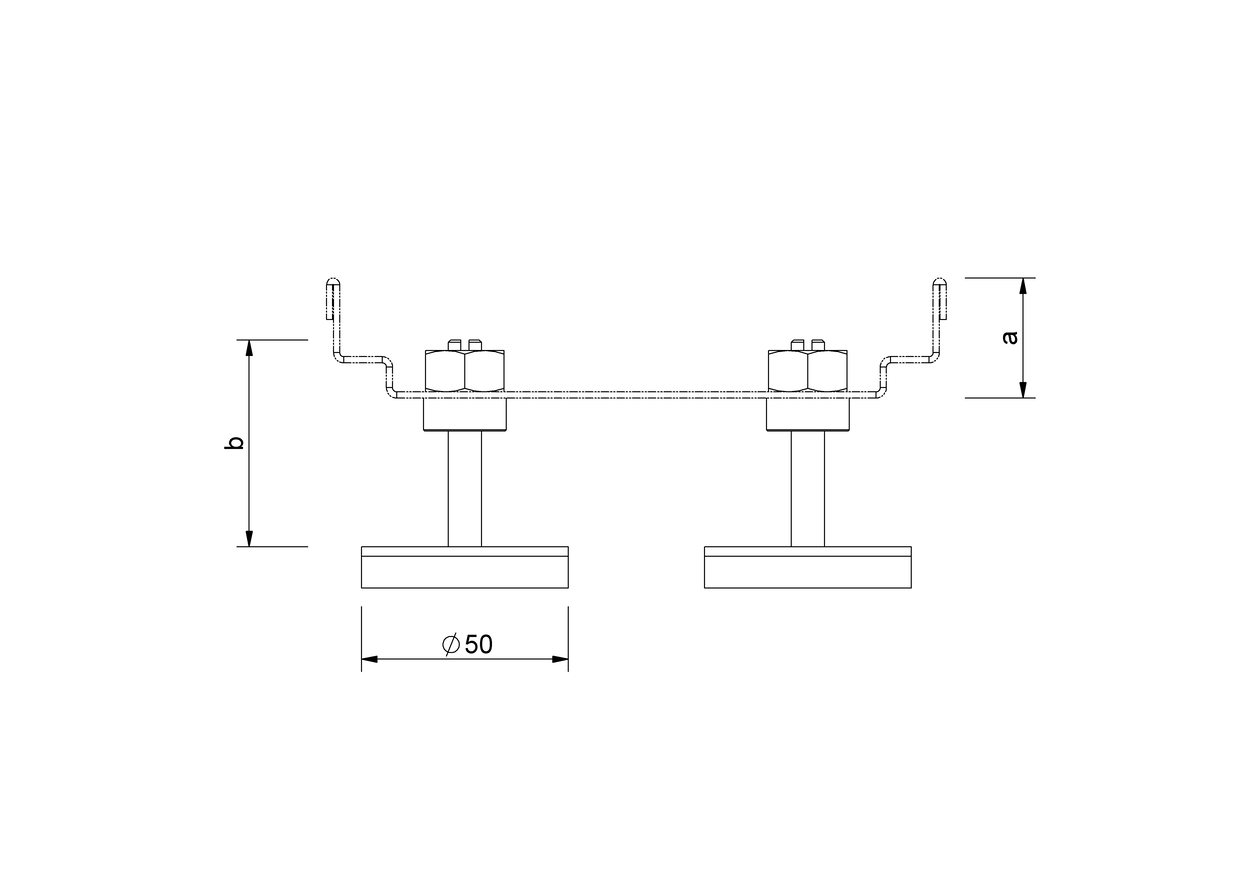

Технический чертеж
| Установка регулировки по высоте №. | b (мм) | Высота желоба (мм) a = 30 мм | Высота желоба (мм) a = 40 мм | Высота желоба (мм) a = 50 мм |
|---|---|---|---|---|
| Набор 1 | 30 | 50-70 мм | 60-80 мм | 70-90 мм |
| Набор 2 | 50 | 70-90 мм | 70-100 мм | 70-110 мм |
| Набор 3 | 90 | 110-130 мм | 110-140 мм | 110-150 мм |
