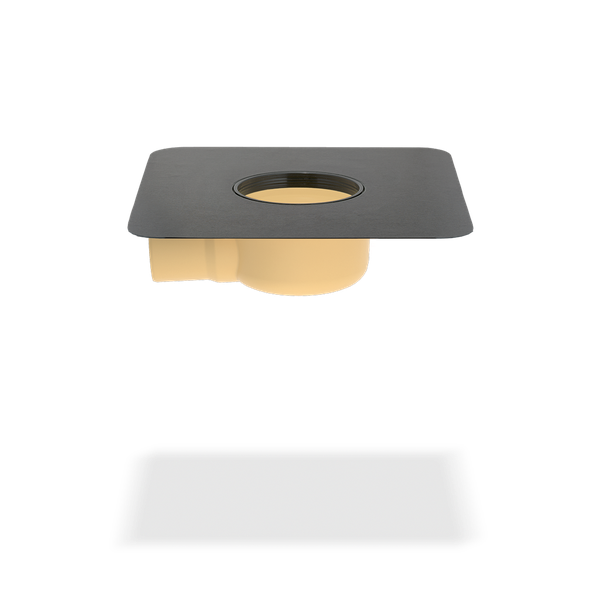

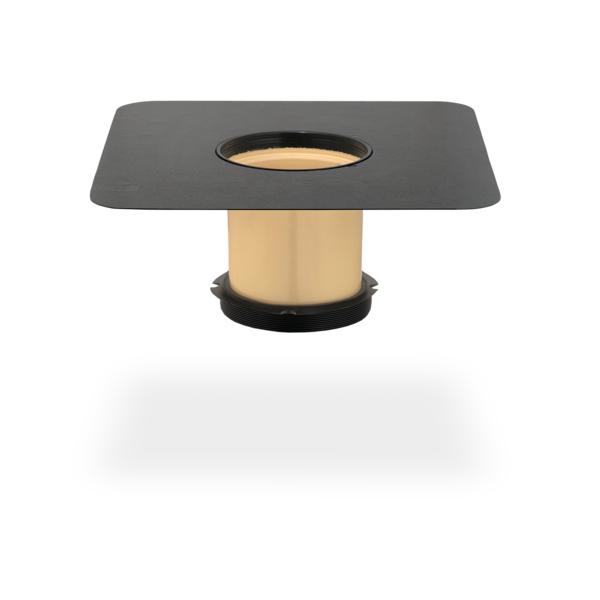

SitaStandard
Gravitaire afvoerkolk
- Producten
SitaStandard
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

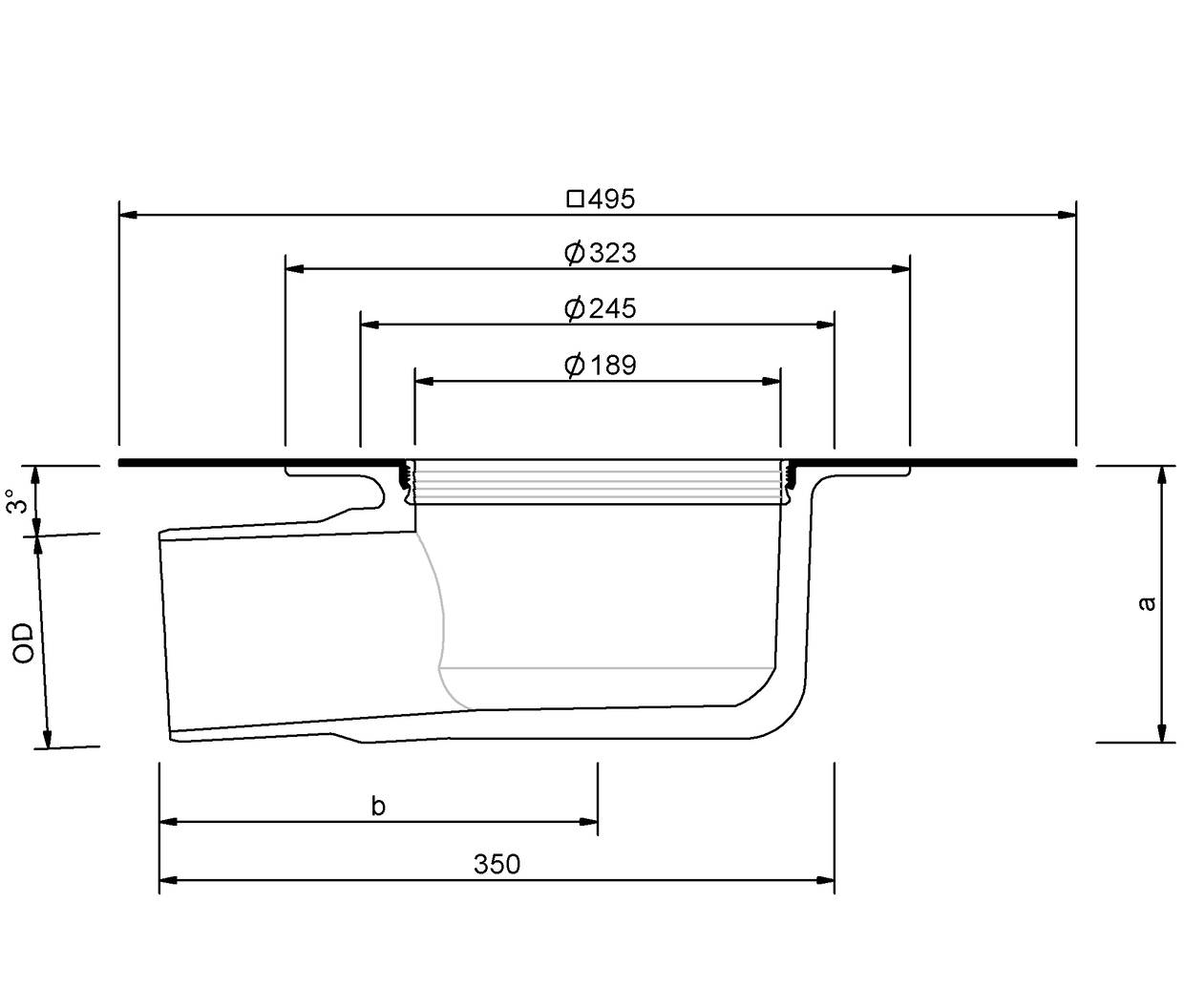

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Uitsparingsmaat (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 250 x 350 mm | 145 | 222 |
| 125 | 125 | 250 x 430 mm | 149 | 298 |
| 70 | 75 | 250 x 350 mm | 122 | 224 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie

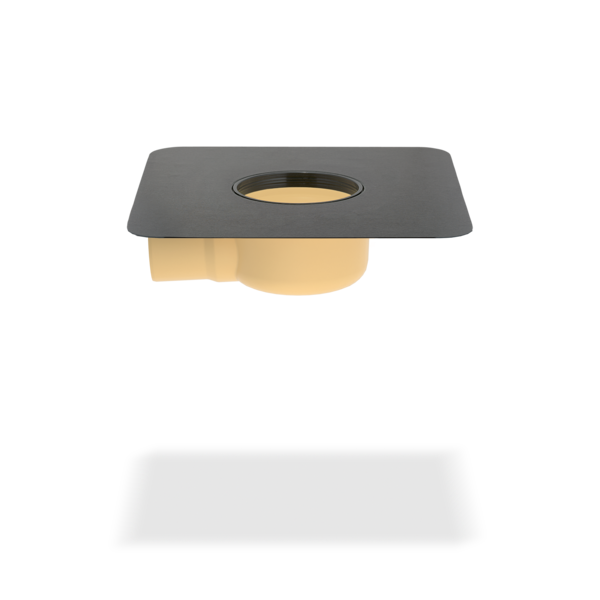

SitaStandard gebogen, zonder grindvanger, van polyurethaan, thermisch geïsoleerd, conform NEN EN 1253-2, in nominale diameters DN 70, DN 100 en DN 125. Voor directe aansluiting op buizen met insteekmof, voor gravitaire afvoer, met grote ingeschuimde aansluitslabbe volgens klantspecificatie (495 mm x 495 mm) passend bij de dakafdichting en met bevestigingsring voor extra borging van de aansluitslabbe, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 100 | 0.5 | 1.5 | 2.4 | 3.4 | 4.3 | 5.3 | 6.3 | 7.5 | 8.6 | 9.8 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| 125 | 0.8 | 1.9 | 2.9 | 4.1 | 5.3 | 6.3 | 7.3 | 8.4 | 9.4 | 10.8 | 12.1 | 13.2 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 |
| DN 70 | 0.7 | 1.8 | 2.8 | 3.8 | 4.7 | 5.8 | 6.9 | 7.9 | 8.9 | 10.2 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 100 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 8.1 | 9.8 | 11.8 | 13.8 | 16.5 | 19.1 | 22.9 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 |
| 125 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.6 | 8.9 | 10.3 | 11.6 | 12.1 | 12.6 | 12.8 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |
| DN 70 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.8 | 9.4 | 11.3 | 13.1 | 14.2 | 15.3 | 15.4 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 |
SitaStandard met horizontale uitlaat als noodafvoer voor ongeventileerde dakconstructies
1 SitaPipe roestvrijstalen buis
2 SitaAttika gevelafdekplaat
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaMore flexibele dampschermplaat

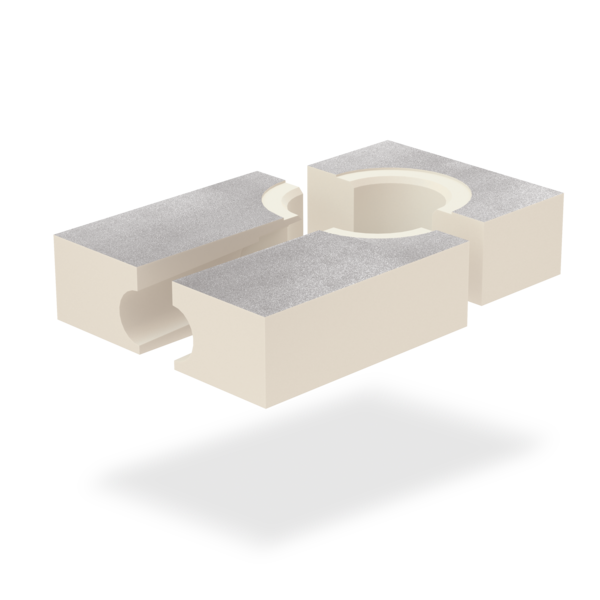

5 SitaStandard isolatieblok met horizontale uitlaat
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Deksel
8.2 Afvoerelement
8.3 Afdichtring
8.4 in hoogte verstelbare rubberen/metalen voetjes
2 SitaAttika gevelafdekplaat
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaMore flexibele dampschermplaat
5 SitaStandard isolatieblok met horizontale uitlaat
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Deksel
8.2 Afvoerelement
8.3 Afdichtring
8.4 in hoogte verstelbare rubberen/metalen voetjes
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandaard gebogen met isolatie-element, verhoogde inbouw in dakopbouw met begroeiing
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe
3 SitaMore dampschermplaat
4 SitaStandard gebogen isolatie-element
5. SitaPipe roestvrijstalen buis
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Afvoerelement
8.2 Afdichtring
8.3 Gesloten deksel
8.4 Rubberen/metalen voetjes
2 SitaMore afdichtslabbe
3 SitaMore dampschermplaat
4 SitaStandard gebogen isolatie-element
5. SitaPipe roestvrijstalen buis
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Afvoerelement
8.2 Afdichtring
8.3 Gesloten deksel
8.4 Rubberen/metalen voetjes
Extensief groen dak in ongeventileerde dakopbouw volgens de aaRdT:
- extensief groene dakopbouw volgens systeemaanbieder
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
+
