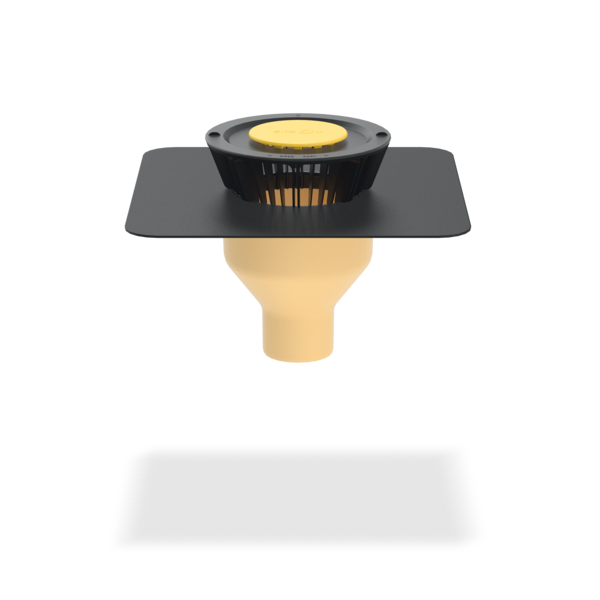

SitaStandard
Gravitaire afvoerkolk
- Producten
SitaStandard
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

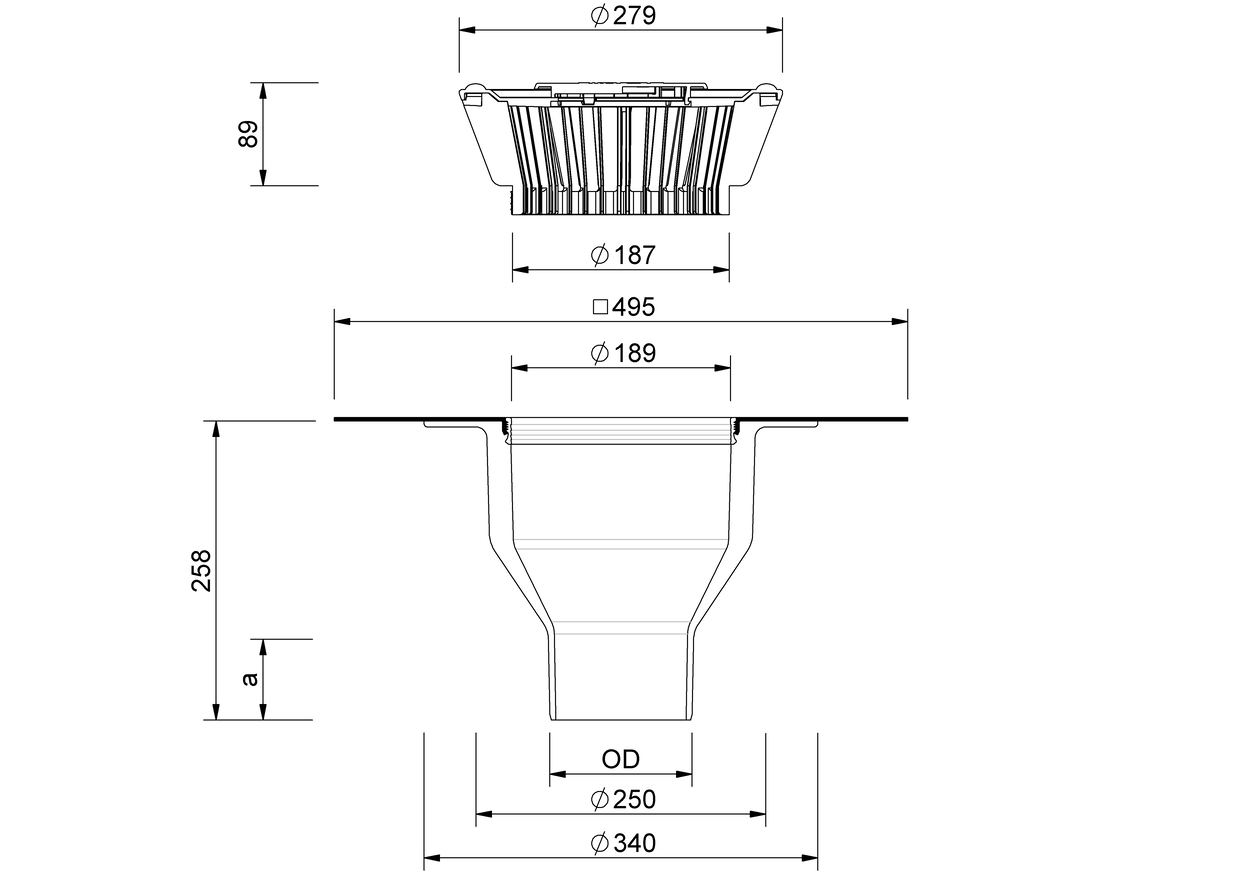

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) |
|---|---|---|---|
| 70 | 75 | 250 | 65 |
| 100 | 110 | 250 | 67 |
| 125 | 125 | 250 | 70 |
| 150 | 160 | 250 | 77 |
| 200 | 200 | 250 | 101 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaStandard verticaal, van polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70, DN 100, DN 125, DN 150 en DN 200. Voor directe aansluiting op buizen met schuifmof, voor conventionele dakwaterafvoer. Met grote ingeschuimde aansluitmanchet naar keuze (495 mm x 495 mm) passend bij de gebruikte dakdichting. Met klemring voor extra borging van de aansluitslabbe en montage van de bijgeleverde bladvanger. Leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.7 | 2.7 | 3.8 | 4.8 | 6 | 7.1 | 8.3 | 9.4 | 10.8 | 12.2 | 13.5 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 100 | 0.7 | 1.8 | 2.8 | 3.8 | 4.8 | 6.1 | 7.4 | 8.5 | 9.6 | 11 | 12.3 | 13.6 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 125 | 0.7 | 1.8 | 2.9 | 4.1 | 5.2 | 6.4 | 7.6 | 8.7 | 9.7 | 11 | 12.3 | 14.1 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 |
| 150 | 0.6 | 1.6 | 2.6 | 3.6 | 4.6 | 5.9 | 7.2 | 8.2 | 9.2 | 11 | 12.8 | 14 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 |
| 200 | 0.5 | 1.5 | 2.5 | 3.5 | 4.5 | 5.8 | 7.1 | 8.1 | 9.2 | 10.6 | 12 | 13.3 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.2 | 3.1 | 4.6 | 6 | 7.6 | 9.2 | 11.1 | 13 | 13.9 | 14.8 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 |
| 100 | 1.6 | 2.8 | 4 | 5.5 | 7 | 8.8 | 10.5 | 12.3 | 14.1 | 16.7 | 19.3 | 22.8 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 |
| 125 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 7.9 | 9.5 | 11.6 | 13.6 | 16.1 | 18.6 | 21.9 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 |
| 150 | 1.4 | 2.4 | 3.4 | 4.9 | 6.3 | 8 | 9.6 | 11.6 | 13.6 | 16.2 | 18.7 | 22.3 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 |
SitaStandard met verticale uitlaat voor ongeventileerde dakconstructies
1 SitaStandard dakkolk isolatie-element
SitaStandard verticaal bestaande uit:
2.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
2.2 Grindvanger-afvoerelement
2.3 Grindvangerdeksel

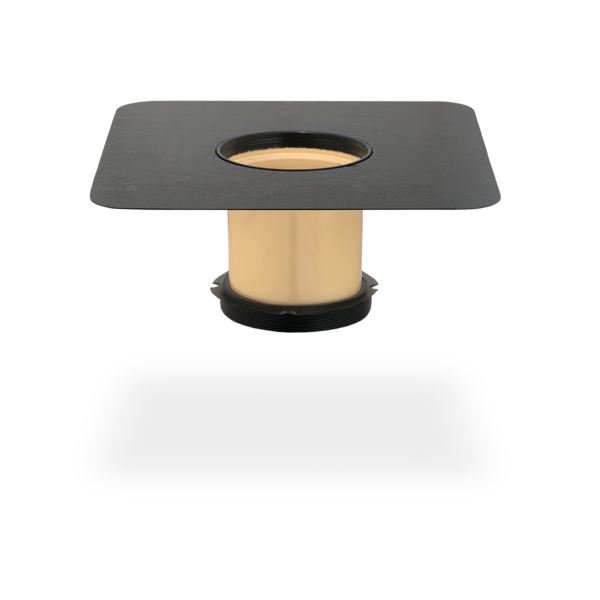

SitaStandard verhogingselement bestaande uit:
3.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
3.2 Dichtingsring
4 SitaStandard isolatie-element voor verhogingselement
5 SitaMore versterkingsplaat
SitaStandard verticaal bestaande uit:
2.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
2.2 Grindvanger-afvoerelement
2.3 Grindvangerdeksel
SitaStandard verhogingselement bestaande uit:
3.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
3.2 Dichtingsring
4 SitaStandard isolatie-element voor verhogingselement
5 SitaMore versterkingsplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard met overloopelement en standleiding voor ongeventileerde dakconstructies

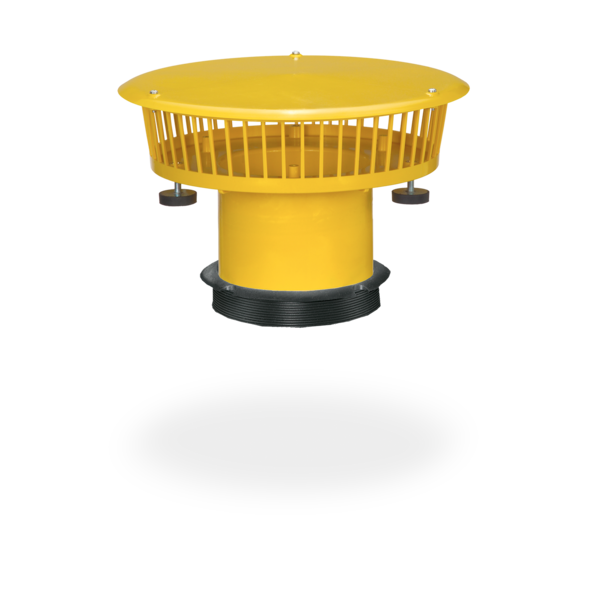

SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaStandard isolatie-element verhogingselement
4 SitaStandard isolatie-element dakkolk
5 SitaStandard verticaal
6 SitaMore versterkingsplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard hoofdafvoer voor ongeventileerde dakopbouw (warmdaksysteem) met begroeiing
1 SitaStandard isolatie-element
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
5 SitaStandard isolatie-element voor verhogingselement
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
5 SitaStandard isolatie-element voor verhogingselement
Ongeventileerde dakopbouw (warmdaksysteem) met begroeiing conform algemeen erkende vaktechnische regels:
- Dakbegroeiing van leverancier groendaksysteem
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard met verticale uitlaat voor SitaGreen inspectierooster voor groendaken als hoofdafvoer op omkeerdaken
1 SitaStandard isolatie-element
2 SitaStandard verticaal
3 SitaStandard verhogingselement zonder dichtingsring
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
2 SitaStandard verticaal
3 SitaStandard verhogingselement zonder dichtingsring
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Dakbegroeiing van leverancier groendaksysteem
- Filtervlies
- Draineermat
- Beschermmat
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Afdichting
- Onderconstructie
SitaDrain vlak frame met SitaStandard in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers
1 SitaStandard dakkolk isolatie-element
2 SitaStandard isolatieblok voor verhogingselement
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaDrain® oppervlakteframe bestaande uit:
4.1 Inspectierooster
4.2 Oppervlakteframe
5 SitaStandard verticaal
2 SitaStandard isolatieblok voor verhogingselement
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaDrain® oppervlakteframe bestaande uit:
4.1 Inspectierooster
4.2 Oppervlakteframe
5 SitaStandard verticaal
Niet geventileerde dakconstructie met plaatbedekking op paalfunderingen volgens de aaRdT met:
- Plaatbedekking op paaldak
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
