SitaVasant

Double overgangsstuk

Productkenmerken

Montage zonder gereedschap
Eenvoudig aan te brengen
Beveiligd tegen terugstuwing

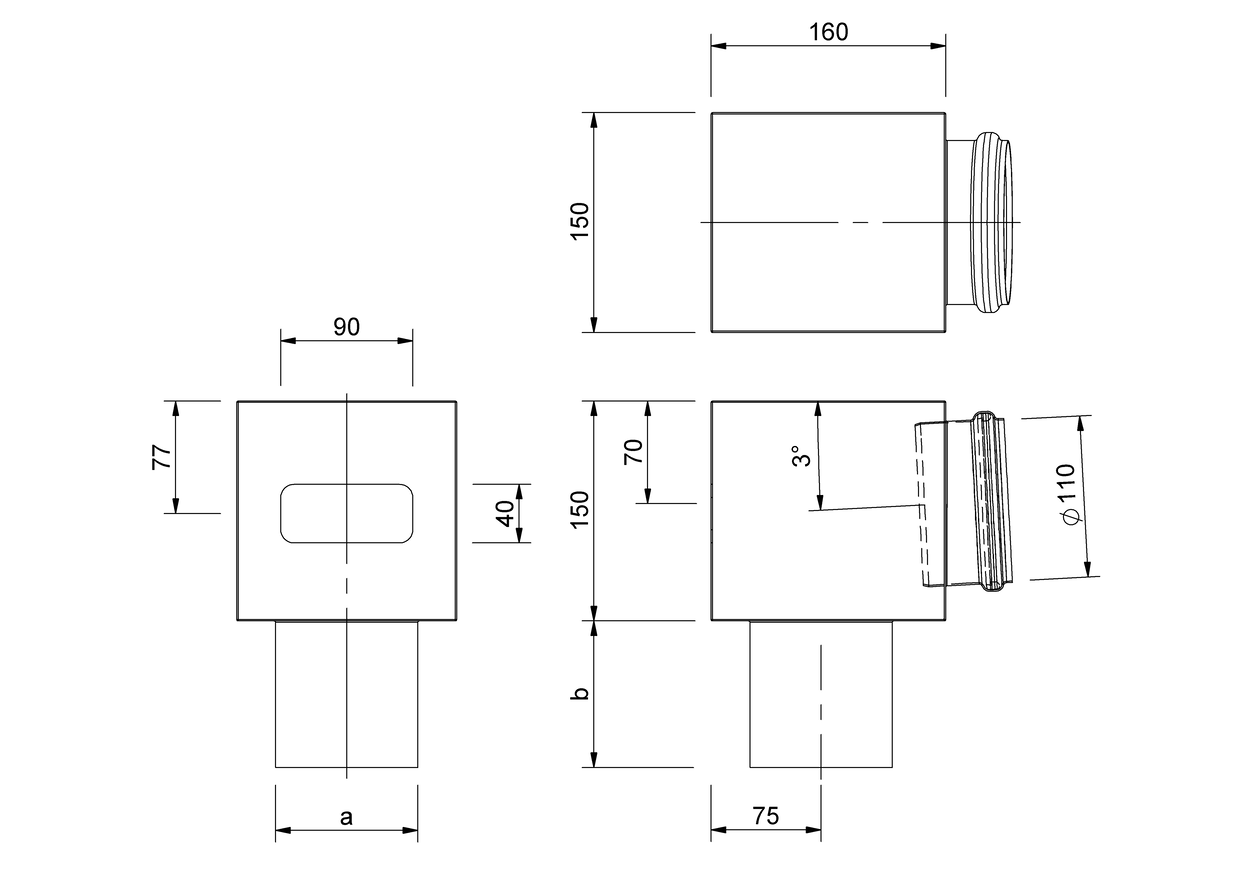

Technische tekening

Nominale diameter DN	a (mm)	b (mm)
100	97	100
100	110	70

Prestatiebeschrijving

SitaVasant Double overgangsstuk van roestvrij staal, materiaalnummer 1.4301, voor het aansluiten van SitaVasant en SitaVasant noodinloopkanaal op een standleiding en voor het verhogen van de afvoerwaarden, met geprefabriceerde uitsparing voor het noodinloopkanaal en gelaste mof voor de hoofdafvoergoot, levering en professionele inbouw.

Installatievoorbeelden

SitaVasant Double met grindvanger in niet-geventileerde dakconstructie

1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe
5. SitaVasant Double overgangsstuk

SitaVasant Double bestaande uit:
6.1 Buis
6.2 Noodafwateringskanaal met pakking voor wateropvangbak
6.3 Dampschermplaat
6.4 Verankeringsbeugel
6.5 Dakkolk
6.6 Scharniervoet

7 SitaVasant Double grindvanger

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaVasant			Artikelnummer
Double overgangsstuk
	op SitaPipe roestvrijstalen afvoerbuis DN 100	SitaVasant Double	501000	Product tonen
	op zink regenpijp DN 100	SitaVasant Double	501100	Product tonen
