SitaVasant

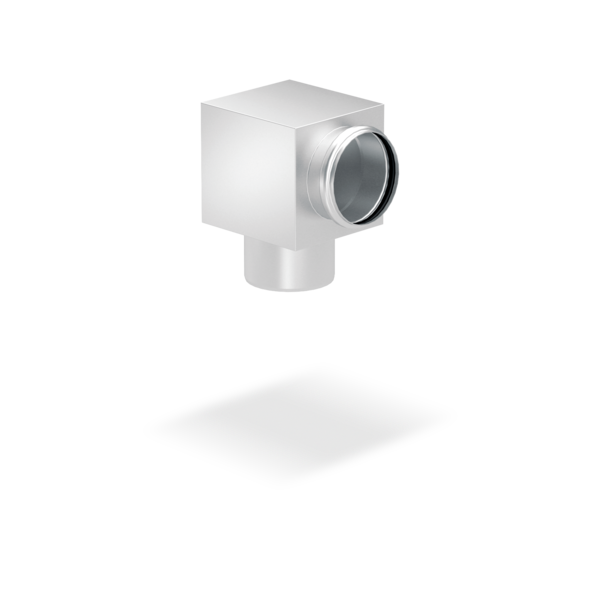

Double Übergangsstück

Eigenschaften

Werkzeuglos zu installieren
Einfaches Aufstecken
Rückstausicher

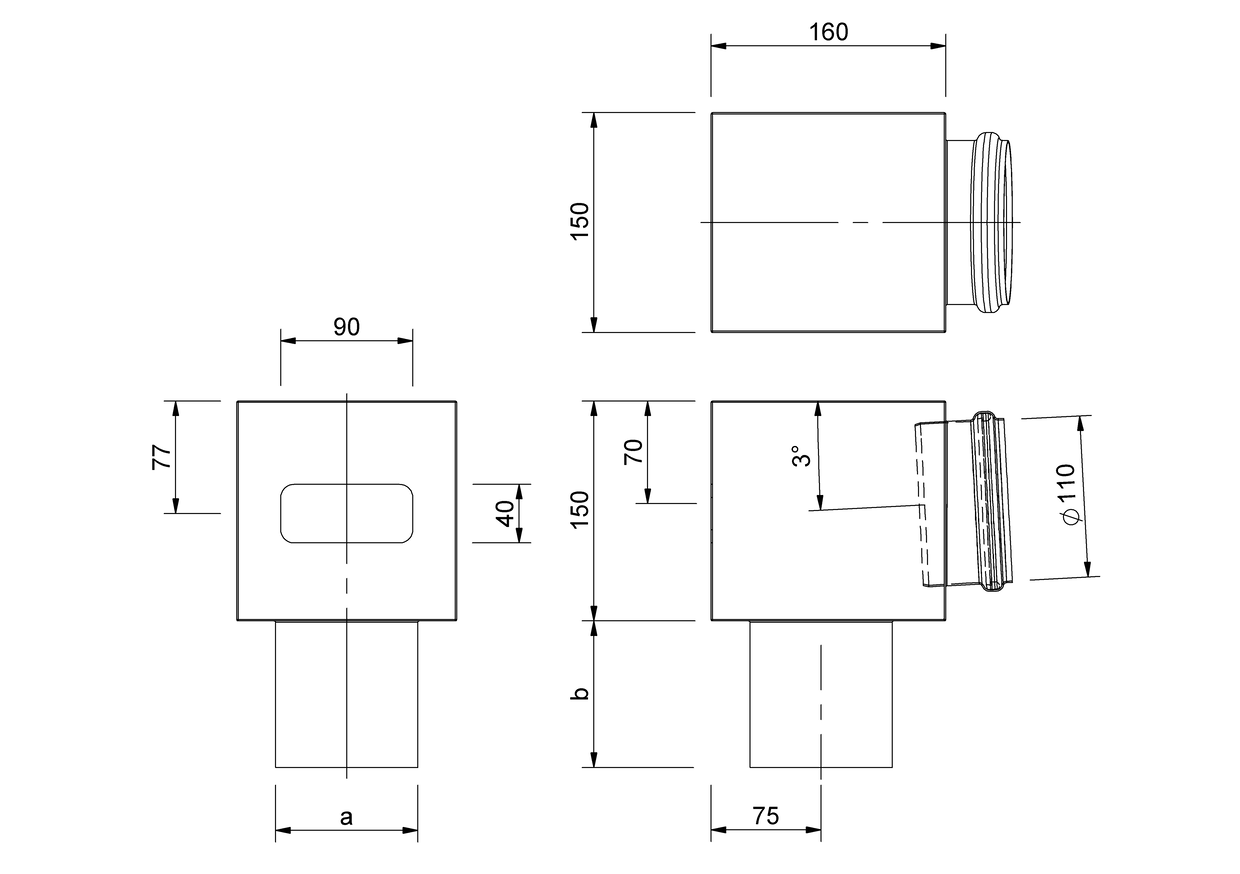

Technische Zeichnung

Nennweite DN	a (mm)	b (mm)
100	110	70
100	97	100

Leistungstext

SitaVasant Double Übergangsstück aus Edelstahl rostfrei, Werkstoffnummer 1.4301, für die Verbindung von SitaVasant und SitaVasant Noteinlaufkanal an ein Fallrohrsystem und zur Erhöhung der Abflusswerte, mit vorgefertigter Aussparung für den Noteinlaufkanal und angeschweißter Muffe für den Hauptentwässerungskanal, liefern und fachgerecht einbauen.

Einbaubeispiele

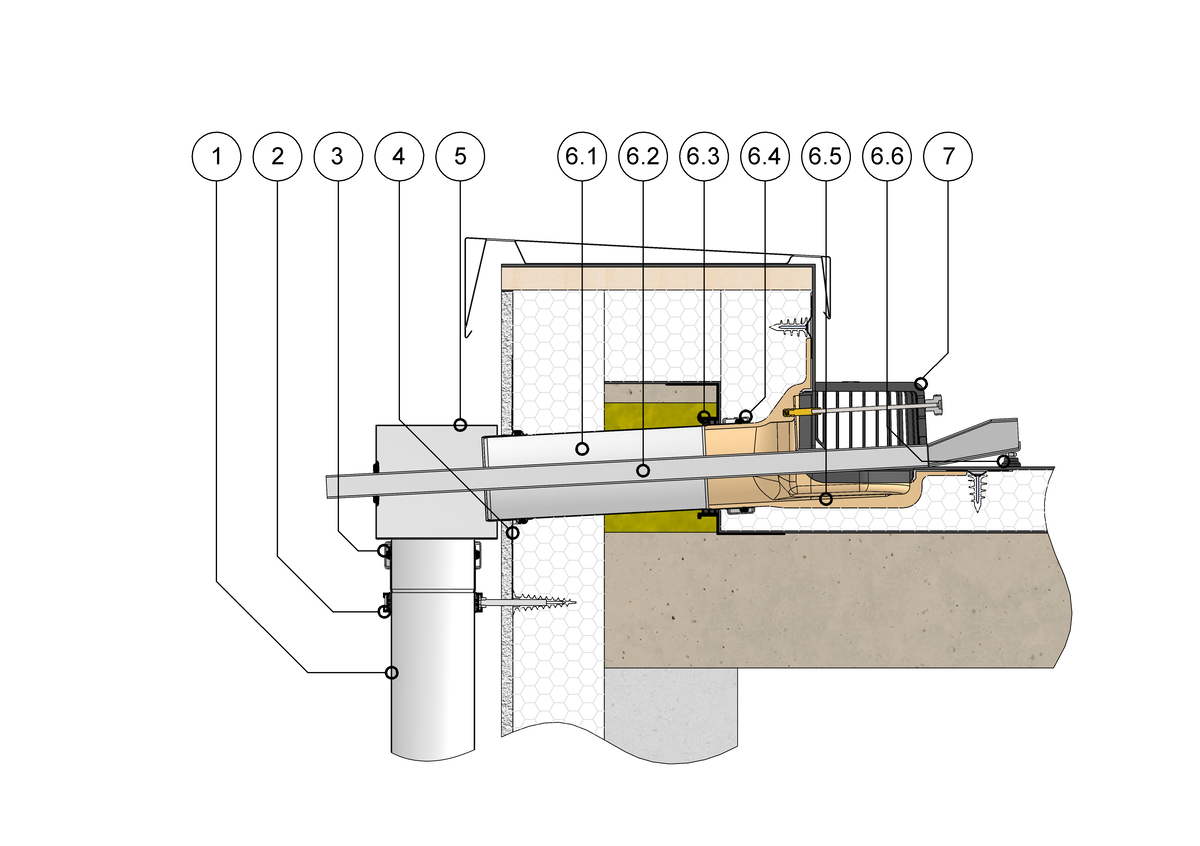

SitaVasant Double mit Kiesfang im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück

SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.3 Dampfsperrplatte
6.4 Sicherungsschelle
6.5 Gully
6.6 Gelenkfuß

7 SitaVasant Double Kiesfang

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

MultiCAD und BIM-Daten

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaVasant			Artikel Nr.
Double Übergangsstück
	auf SitaPipe Edelstahl Rohr DN 100	SitaVasant Double	501000	Zum Produkt
	auf Zinkfallrohr DN 100	SitaVasant Double	501100	Zum Produkt
