SitaVasant

Double adapter

Atrybuty

Instalacja bez narzędzi
Łatwe nakładanie
Zabezpieczenie przed spiętrzeniem

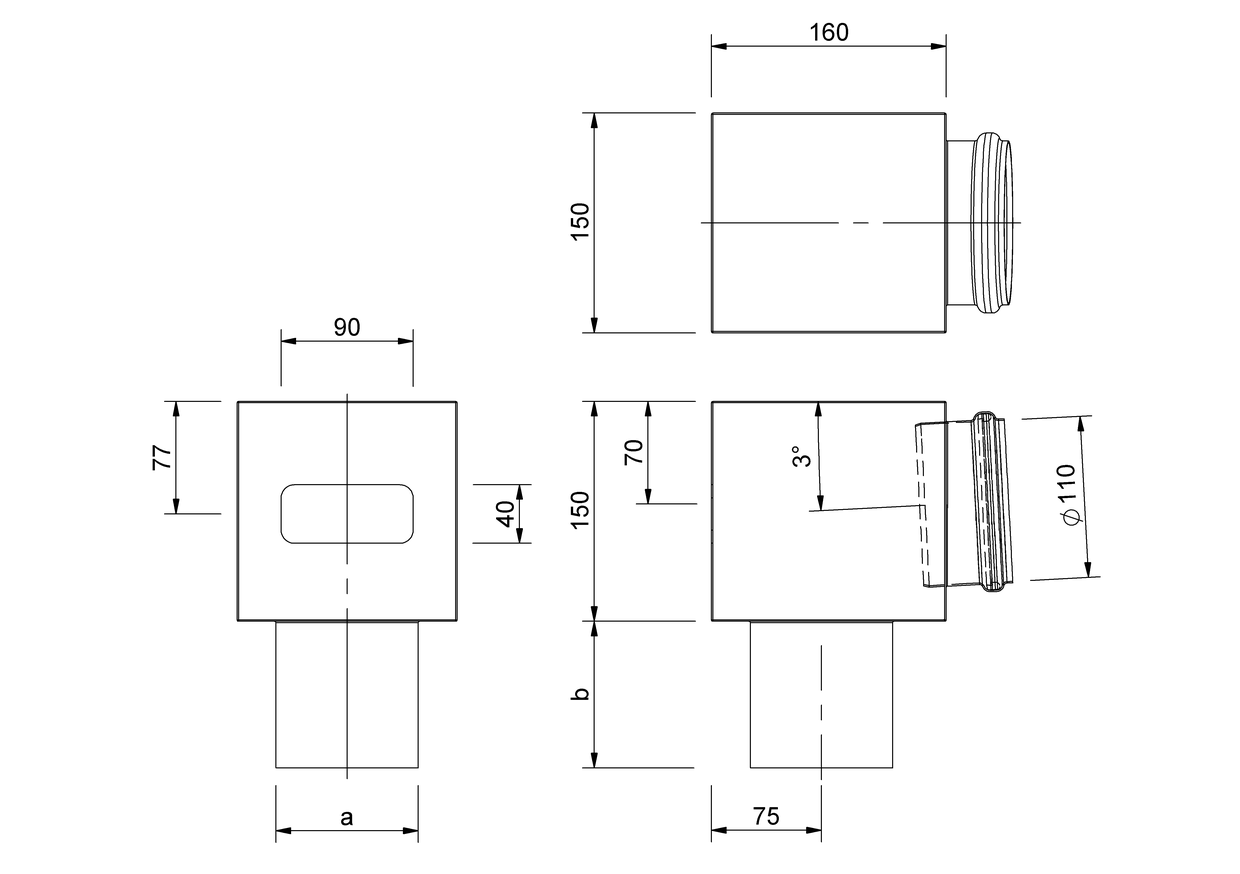

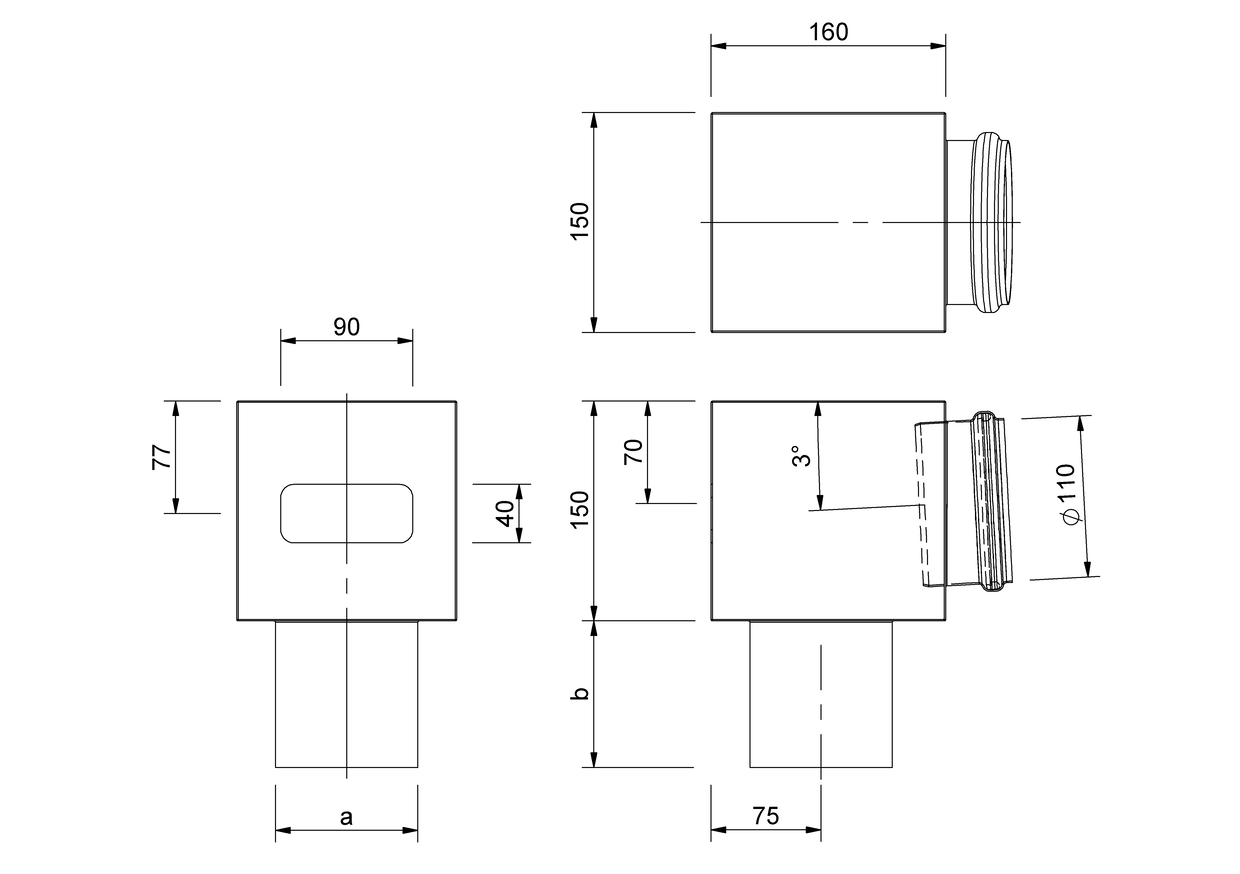

Rysunek techniczny

Średnica nominalna DN	a (mm)	b (mm)
100	110	70
100	97	100

Tekst wykonania

SitaVasant Double adapter ze stali szlachetnej nierdzewnej, numer materiału 1.4301, do łączenia SitaVasant i awaryjnego kanału odwadniającego SitaVasant z systemem rur spustowych i zwiększania wartości odwadniania, z prefabrykowanym wgłębieniem dla awaryjnego kanału odwadniającego i przyspawaną mufą dla głównego kanału odwadniającego, element dostarczany jako gotowy do montażu.

Przykłady instalacji

SitaVasant Double z koszem ochronnym w konstrukcji dachowej

1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kołnierz uszczelniający SitaMore
5 Adapter SitaVasant Double

SitaVasant Double składa się z następujących elementów:
6.1 Rura
6.2 Kanał odwadniania awaryjnego z uszczelką do skrzynki zbiorczej wody
6.3 Płyta paroizolacyjna
6.4 Obejma bezpieczeństwa
6.5 Wpust
6.6 Nóżka wahliwa

7 Osadnik żwiru SitaVasant Double

Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:

uszczelnieniem
izolacją termiczną
paroizolacją
dolną konstrukcją

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Wybór artykułu

SitaVasant			Numer artykułu
Double adapter
	na rurę ze stali szlachetnej SitaPipe DN 100	SitaVasant Double	501000	Pokaż produkt
	na rurę spustową cynkową DN 100	SitaVasant Double	501100	Pokaż produkt
