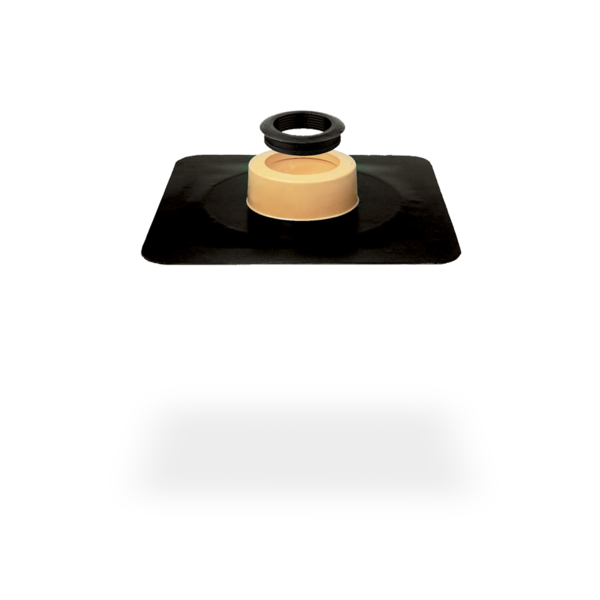

SitaVent kabeldoorvoer
kabeldoorvoer
- Producten
SitaVent kabeldoorvoer
kabeldoorvoer
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

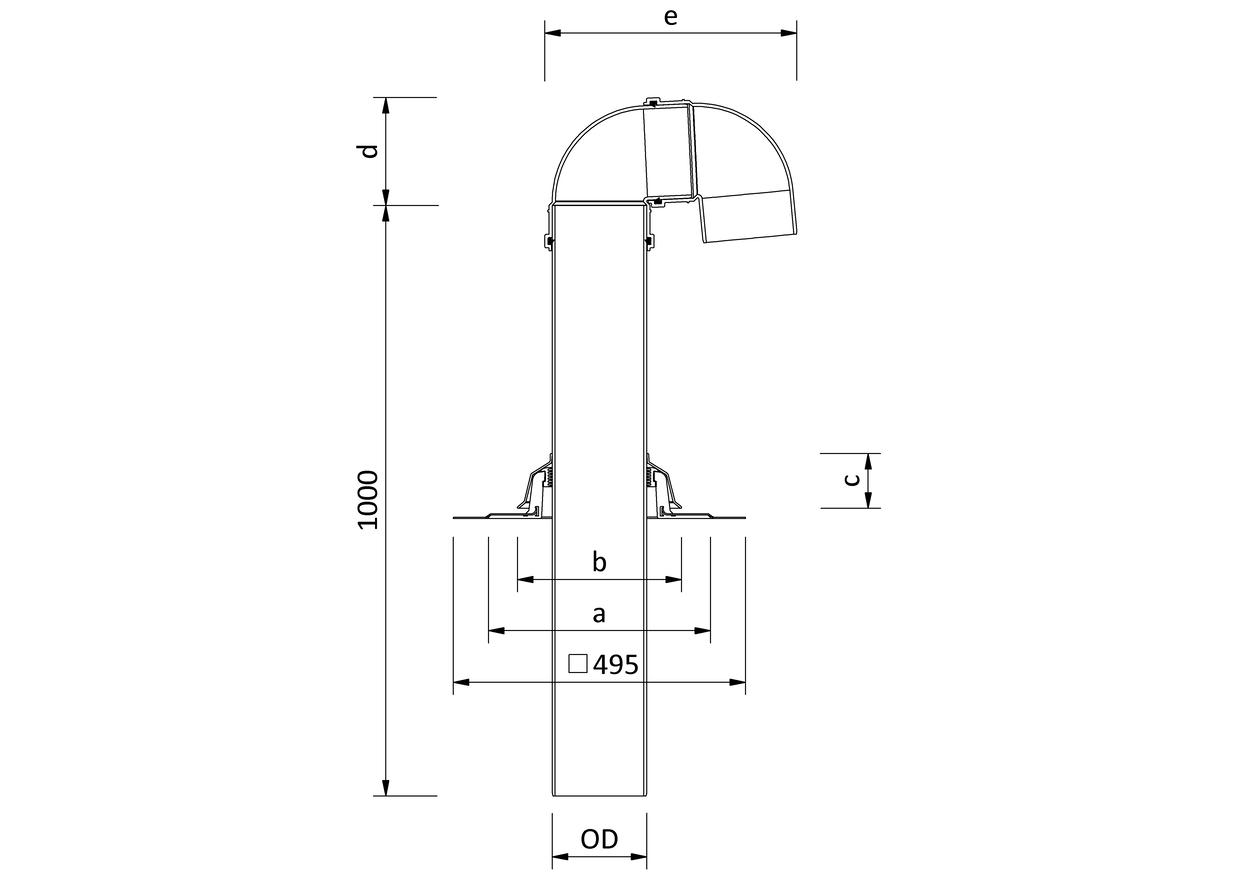

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|---|---|
| 100 | 110 | 170 | 340 | 228 | 90 | 138 | 314 |
| 150 | 160 | 220 | 376 | 278 | 93 | 183 | 427 |
Prestatiebeschrijving
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaVent kabeldoorvoer uit polyurethaan. Met nominale diameter DN 100 of DN 150. Met vast ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Compleet met zevenlippige dichtingsring, glijmiddel, twee afneembare halve bochten (87,3°) van polypropyleen en deflector van polyamide. Leveren en plaatsen volgens de regels der kunst.
SitaVent kabeldoorvoer voor ongeventileerde dakconstructies
SitaVent buisdoorvoer bestaande uit:
1.1 Voetplaat
1.2 Regendeflector
1.3 Afdichtring
1.4 Verbindingsbuis
1.5 Buisbocht

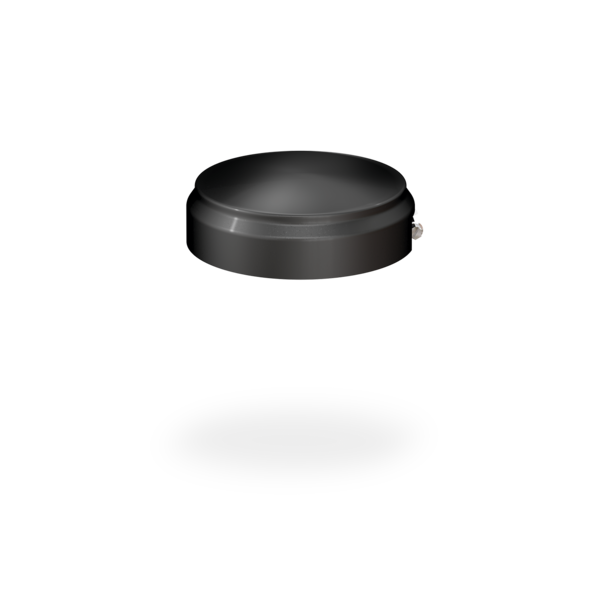

2 SitaVent dampschermkap

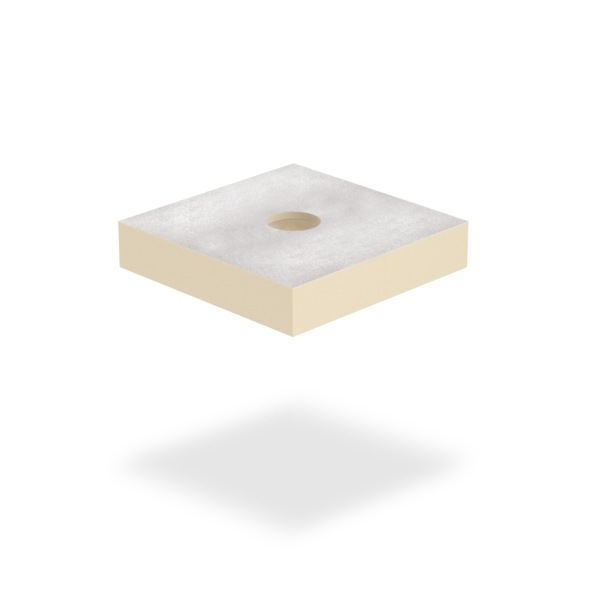

3 SitaMore versterkingsplaat
SitaVent voetplaat bestaande uit:
4.1 Voetplaat
4.2 Afdichtring
1.1 Voetplaat
1.2 Regendeflector
1.3 Afdichtring
1.4 Verbindingsbuis
1.5 Buisbocht
2 SitaVent dampschermkap
3 SitaMore versterkingsplaat
SitaVent voetplaat bestaande uit:
4.1 Voetplaat
4.2 Afdichtring
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaVent buisdoorvoer voor omkeerdaken met begroeiing
SitaVent buisdoorvoer bestaande uit:
1.1 Bodemplaat met aansluitslabbe volgens klantspecificatie
1.2 Regendeflector
1.3 Afdichtring
1.4 Verbindingsbuis
1.5 Buisbocht
2 SitaVent dampschermkap
SitaVent voetplaat bestaande uit:
3.1 Bodemplaat met aansluitslabbe volgens klantspecificatie
3.2 Dichtingsring
1.1 Bodemplaat met aansluitslabbe volgens klantspecificatie
1.2 Regendeflector
1.3 Afdichtring
1.4 Verbindingsbuis
1.5 Buisbocht
2 SitaVent dampschermkap
SitaVent voetplaat bestaande uit:
3.1 Bodemplaat met aansluitslabbe volgens klantspecificatie
3.2 Dichtingsring
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- dakbegroeiing volgens systeemaanbieder
- Filtervlies
- Afwatering
- waterafwijzende scheidingslaag
- XPS thermische isolatie
- Afdichting
- Onderconstructie
